面向高速、小型化模组的极细同轴线束方案

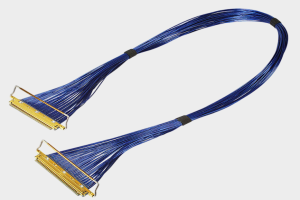

随着笔记本电脑、平板、显示模组、VR/AR设备及高速数据终端不断向轻薄化、高分辨率和高带宽方向发展，模组内部的信号连接对线束的尺寸、传输性能、布线灵活性以及批量制造一致性提出了更高要求。传统线缆在高密度空间中容易受到尺寸、弯折半径以及信号干扰等因素限制，而极细同轴线通过中心导体、绝缘层、屏蔽层及外被组成相对完整的高速信号传输结构，在有限空间内兼顾信号完整性与布线灵活性，因此逐渐成为众多模组厂进行高速信号连接时的重要线材方案。本文重点介绍的 I-PEX 82994-100B-01-D，属于 CABLINE®-CA II 系列50Pin极细同轴线束参考型号，采用40AWG极细同轴线材，线束两端采用连接器结构进行连接，可用于高密度、高速信号传输场景。

---

为什么极细同轴线成为模组厂的“标准配置”？

从工程师的设计角度来看，模组内部最核心的问题之一就是如何在越来越小的空间里实现稳定、高速的信号传输。极细同轴线的优势并不仅仅体现在“线径更细”，更重要的是其结构有利于进行高速信号的阻抗控制、屏蔽和串扰管理。当显示模组、主板、摄像模组或其他高速功能模块之间需要传输高频信号时，线束需要同时面对空间受限、信号衰减、EMI干扰以及机械弯折等问题。以 40AWG 规格为代表的极细同轴线能够在满足微型化布线需求的同时，为高速信号提供更加稳定的传输路径，因此越来越容易成为模组厂标准化设计中的重要组成部分。对于采购人员而言，采用成熟的极细同轴线束方案，也有助于减少后期因线材规格、连接器匹配和加工工艺不一致而产生的供应风险。

---

从工程选型角度关注阻抗、连接器与加工一致性

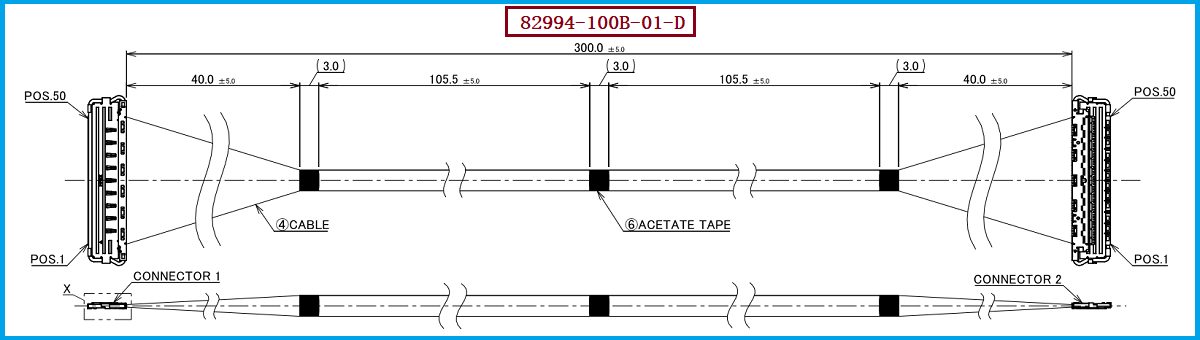

对于工程师而言，选择极细同轴线束不能只看线径和连接器Pin数，还需要重点关注特性阻抗、线材结构、连接器匹配、线长、端部加工以及批量一致性。高速信号在线束中传输时，如果阻抗控制不稳定，就可能产生信号反射、波形畸变、插入损耗增加以及串扰等问题，因此极细同轴线束的阻抗控制是影响高速信号完整性的重要因素。对于本方案而言，I-PEX 82994-100B-01-D对应50Pin极细同轴线束，使用40AWG线材，线材端配套使用 I-PEX 20680-050T-01 连接器型号。在实际项目开发过程中，建议工程师同时确认连接器匹配关系、线材阻抗要求、线束长度、公差、弯折路径及终端测试要求，而采购人员则应重点确认供应商是否能够稳定实现相同规格的批量加工，以及连接器压接、焊接或组装后的电气性能一致性。

---

选型和兼容与替代方案参考及建议

在进行 I-PEX 82994-100B-01-D 的兼容或替代选型时，建议不要简单按照“相同Pin数+相同AWG”进行替换，而应综合确认50Pin数量、40AWG线材、线束长度及两端连接结构、连接器型号、阻抗要求、屏蔽结构和整体外形尺寸等关键参数。如果设备端已经采用 CABLINE®-CA II 系列连接器，则线束端的配套连接器型号以及端子排列方式尤其需要重点核对；对于工程验证阶段，还应通过实际样品进行导通、阻抗、高频传输、耐弯折以及装配可靠性测试。对于采购及供应链管理而言，如果原供应渠道存在交期、成本或供货稳定性方面的问题，可以考虑寻找具备同等加工能力的极细同轴线束制造商进行兼容替代。我们公司可提供 I-PEX 82994-100B-01-D 兼容替代线束方案，可根据客户实际项目需求，对40AWG极细同轴线材、50Pin连接结构、线束长度及端部加工方式进行匹配开发，为工程师提供样品验证及量产导入支持。

---

从“能连接”走向“稳定高速连接”
对于现代电子模组而言，极细同轴线已经不只是解决“内部连接”的普通线材，而是连接器、线材结构、阻抗控制、屏蔽性能和加工工艺共同构成的高速信号传输方案。I-PEX 82994-100B-01-D所对应的50Pin极细同轴线束方案，采用40AWG极细同轴线材，并配套 20680-050T-01 连接器，为高密度模组内部连接提供了具有代表性的方案参考。随着高速显示、高速数据传输以及电子设备轻薄化持续发展，极细同轴线凭借小型化、高密度布线及高速信号传输方面的综合优势，正在成为越来越多模组产品的重要标准配置。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于需要进行国产替代、第二供应商导入或定制化开发的客户，我们可围绕原有线束规格进行兼容设计与制造，帮助客户降低供应链风险，并提高极细同轴线束项目的开发与量产效率。
