随着高速数据传输需求的不断提升，传统FPC及普通排线在抗干扰能力与信号完整性方面逐渐显现出局限性。相比之下，极细同轴线束（Micro Coaxial Cable）凭借其优异的电气性能，正逐步成为笔记本电脑、工业控制设备以及显示模组等领域的重要连接方案。

本文以 I-PEX 81619-100B-02-D 线束组件为例，从结构设计、连接器特性、性能优势以及替代方案等方面进行系统分析，帮助工程人员更高效地理解其应用逻辑与技术价值。

---

一、I-PEX 81619-100B-02-D线束组件结构解析

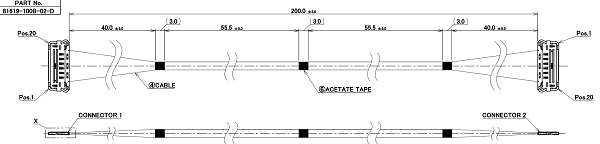

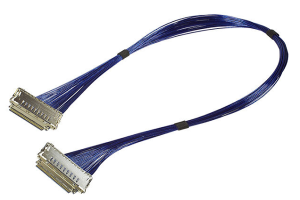

该型号本质上是一款20Pin极细同轴线束组件，主要参数如下：

20Pin / 0.5mm间距（Pitch）;

40AWG极细同轴线；

线长：200mm；

结构形式：Plug to Plug；

接点定义：1-N直通（Pin to Pin）。

从结构角度来看，该类线束的核心优势在于“单通道独立屏蔽”。不同于传统排线的并行结构，其内部由多根独立的超细同轴线组成，每一路信号均配有独立屏蔽层。这种设计可有效降低串扰（Crosstalk）和电磁干扰（EMI），从而满足eDP、LVDS甚至更高速通信协议的传输需求。

---

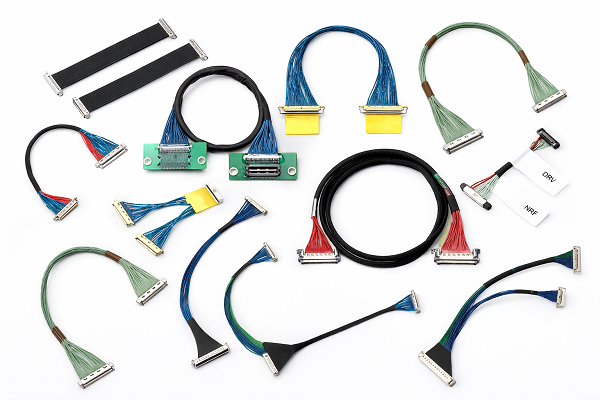

二、关键连接器特性分析

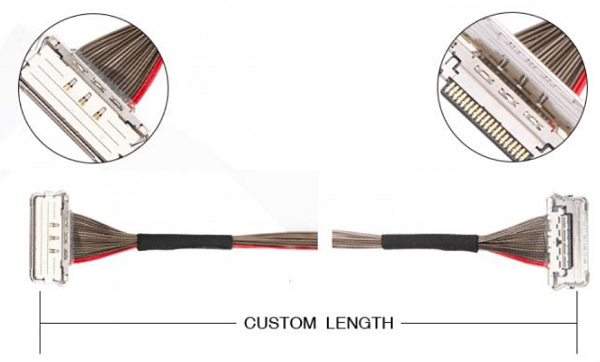

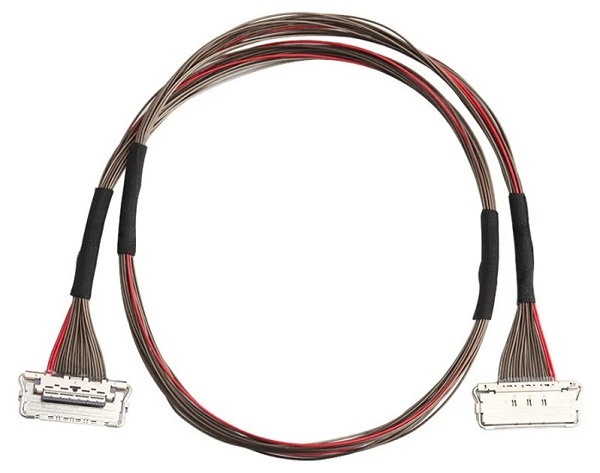

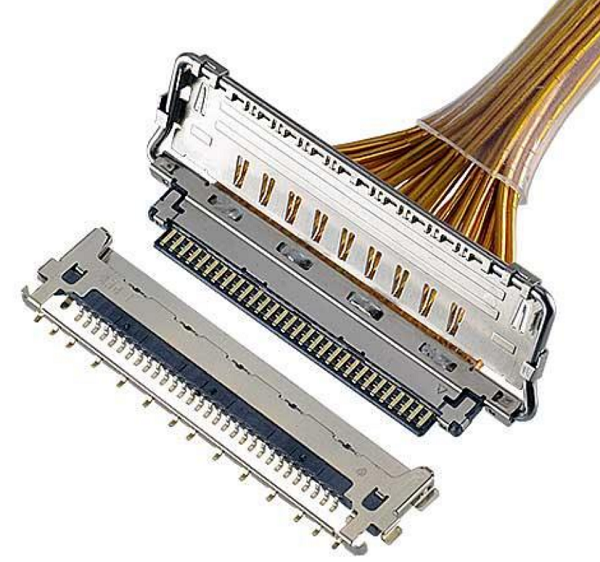

该线束两端采用20847-020T-01连接器，属于CABLINE-VS II系列中的典型产品，具备以下特点：

0.5mm超细间距设计，适用于高密度PCB布局；

低插入力与高保持力兼顾，提高装配效率与连接稳定性；

针对高速差分信号优化结构，支持多Gbps传输速率；

良好的屏蔽性能，有效降低信号泄露与外界干扰。

在高速传输系统中，连接器不仅承担机械连接功能，同时也是关键的阻抗控制节点。其与极细同轴线的匹配，可形成完整的端到端屏蔽传输路径，对信号完整性及眼图质量具有重要影响。

---

三、极细同轴线束的性能优势

在20Pin高速差分应用场景中，极细同轴线束展现出明显优势：

信号完整性更优：独立屏蔽结构显著降低串扰；

支持更高传输速率：适配eDP、MIPI、LVDS等高速接口；

柔韧性与可靠性兼备：相比FPC更耐弯折、抗疲劳；

优异的EMI表现：适用于复杂电磁环境（如工业与医疗设备）。

尤其在中等规模接口（如20Pin）中，该类线束能够实现稳定的差分阻抗控制（通常为100Ω），并有效减少由走线不一致引起的时序偏移问题。

---

四、选型与替代方案建议

在实际项目中，围绕该型号进行选型或替代时，可重点关注以下几个方面：

1. 连接器匹配性：需确保与20847-020T-01对应母座完全兼容，包括Pin数、间距及锁扣结构，同时注意正插与反插（Reverse）设计差异。

2. 线材规格：重点确认是否采用40AWG极细同轴线，并关注阻抗控制能力及屏蔽结构（单层或双层）的一致性。

3. 电气性能指标：需满足目标协议要求（如eDP HBR2/HBR3），并重点评估插入损耗（Insertion Loss）、回波损耗（Return Loss）及EMI/EMC表现。

4. 替代方案方向：在国产化趋势推动下，极细同轴线束已具备成熟替代能力，可实现：Pin to Pin兼容设计（1-N定义），等效连接器匹配，支持长度、线规及屏蔽结构定制；在不改变原有系统结构的前提下，实现稳定替代并优化整体成本。

---

五、工程落地与应用建议

在笔电显示屏线、工业显示系统及嵌入式设备等应用中，该类线束通常作为核心高速传输链路。实际导入过程中建议：

优先进行整链路SI（信号完整性）仿真验证；

开展小批量替代测试（如插损与误码率测试）；

关注长期可靠性（弯折寿命及接触稳定性）。

通过系统性验证，可有效降低替代风险，加快项目落地进度。

---

I-PEX 81619-100B-02-D 线束组件代表了当前高速互连技术向“微型化、高速化与高可靠性”发展的趋势。极细同轴结构与高性能连接器的结合，不仅显著提升了信号传输质量，也为复杂系统提供了更加稳定的连接方案。
