数据高速化与设备小型化，让极细同轴线束成为关键连接方案

未来通信的发展不仅意味着传输速度越来越高，也意味着设备内部必须在越来越有限的空间中完成更多高速信号连接。笔记本电脑、平板、AR/VR设备、智能终端以及高速显示设备，都需要同时满足高速传输、高密度布线、轻薄化和柔性连接等要求。普通排线在部分高速、高密度应用中会受到空间、串扰和屏蔽设计等因素限制，而极细同轴线束通过“中心导体＋绝缘层＋屏蔽层”的同轴结构，使高速信号能够在更小的线径中保持相对稳定的传输环境。I-PEX的CABLINE®-UX II采用0.25mm Contact Pitch、Vertical Right Angle结构，支持30/34/40/50Pin，并面向空间有限的小型电子产品；官方资料还显示，其40Pin连接器尺寸非常小，采用约0.24mm外径同轴线加工的40Pin线束可以穿过约Φ2.66mm的转轴或小直径管道。由此来看，极细同轴线束的价值已经不只是“把线做细”，而是成为未来高密度高速设备内部连接的重要基础。

---

极细同轴线束为什么适合未来高速通信？关键在于高速、屏蔽与高密度的统一

对于工程师而言，未来通信设备内部的核心矛盾之一，就是信号速度不断提高，而PCB和机构空间却不断缩小。极细同轴线束可以通过独立同轴通道传输信号，并利用外围屏蔽层降低外部干扰及相邻通道之间的影响，同时通过连接器端的接地结构形成连续的屏蔽路径。CABLINE®-UX II官方资料展示的屏蔽路径为Wire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB，并给出了5 Gbps/lane NRZ的参考传输速度，同时列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用标准。对于工程设计来说，这意味着线材本身、连接器、屏蔽结构和PCB之间需要作为一个完整的高速互连系统进行考虑，而不能只关注“线是否导通”。这也是极细同轴线束能够长期服务于高速显示和大容量数据连接的重要原因。

---

I-PEX 82446-100B-02-D：40Pin、0.25mm Pitch与300mm极细同轴线束方案

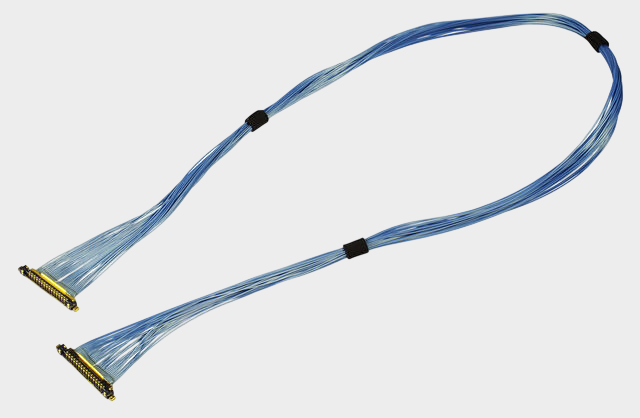

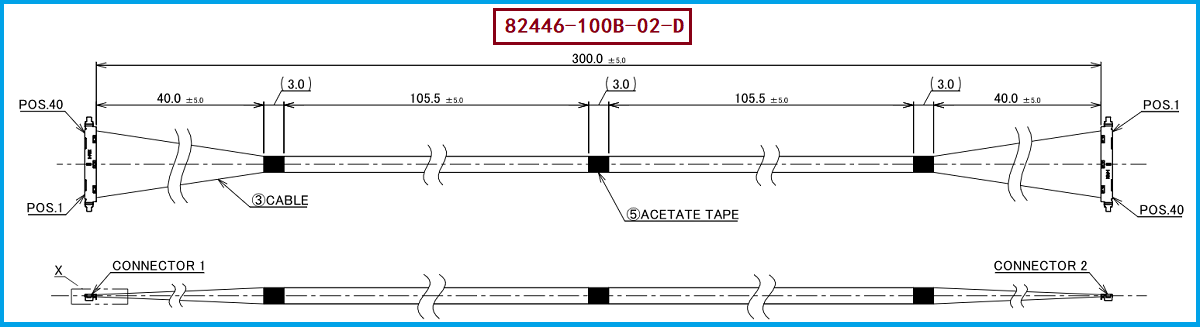

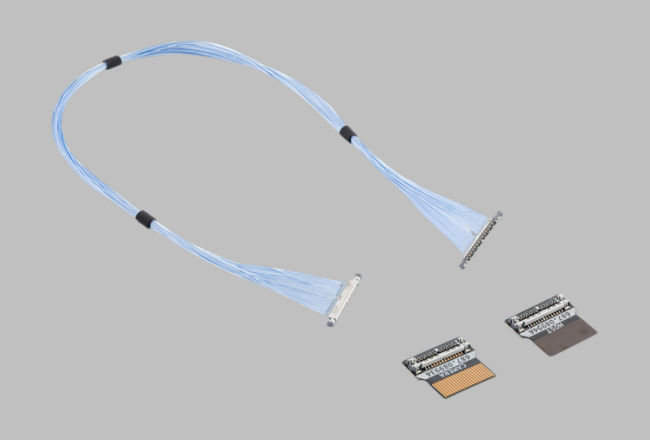

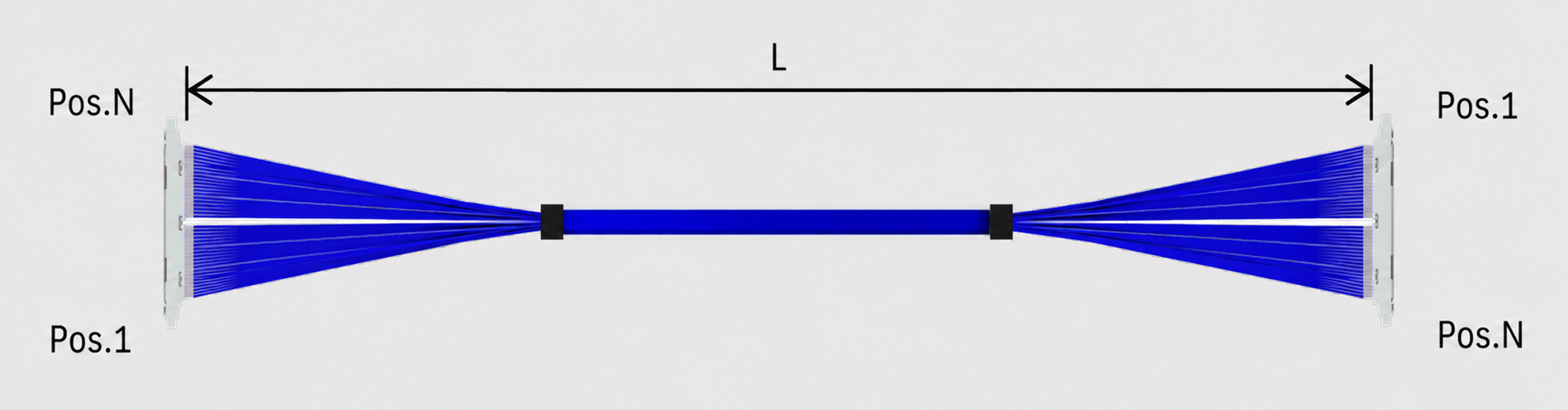

I-PEX 82446-100B-02-D是CABLINE®-UX II系列40Pin、300mm、1-N极细同轴线束。根据对应PDF图纸，该型号采用40根AWG #46、50Ω Micro-Coaxial Cable，两端使用CABLINE®-UX II结构，线材端主要连接器组件型号为20532-040T-02-1，配套Plug Cable Assembly为20531-040T-02-1、Plug Metal Cover为2799-0401，配对Receptacle为20533-240E；线束整体长度为300.0±5.0mm。从产品结构来看，40根极细同轴线集中在非常有限的空间内，通过0.25mm Pitch的高密度连接器与PCB实现高速信号连接。需要注意的是，I-PEX官方页面明确列出的20532-040T-02-1属于40Pin Plug Housing，而CABLINE®-UX II官方线材规格页面列出的Micro-Coax为AWG44/AWG46；因此，如果项目需要采用AWG#40线材，应作为兼容替代方案进行具体的线径、端接尺寸、阻抗及信号完整性验证，而不应直接视为82446-100B-02-D原厂图纸配置。

---

选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，极细同轴线束替代不能只看一个料号，更需要确认连接器Pin数、Pitch、连接器型号、线材AWG、阻抗、外径、线长、线序、出线结构及屏蔽接地方式。以82446-100B-02-D为例，其原厂方案是40Pin、0.25mm Pitch、AWG #46、50Ω、300mm、1-N，因此替代产品首先需要保证40Pin结构和机械安装尺寸能够匹配，同时根据实际项目要求确认20532-040T-02-1连接器端的适配条件。如果客户希望采用AWG#40线材，则需要进一步验证线材外径是否满足连接器端加工空间要求，并通过阻抗、插损、串扰、回损及高速信号完整性等项目验证其实际性能。采购人员则可以重点关注样品匹配、批量加工一致性、交期和供应稳定性。我们公司可提供：I-PEX 82446-100B-02-D兼容替代线束方案，可依据客户提供的原样、PDF图纸及具体应用要求，对40Pin极细同轴线束进行连接器匹配、AWG线材选型、线序加工、长度控制及批量制造，帮助客户建立稳定的国产兼容替代供应方案。

---

未来通信不仅需要更快的信号，也需要更小、更密、更可靠的连接
从未来电子设备的发展趋势来看，通信速度提升与设备小型化将长期并行发展，而极细同轴线束恰好解决了高速信号连接中的空间、密度、柔性和屏蔽等关键问题。I-PEX 82446-100B-02-D以40Pin、0.25mm Pitch的CABLINE®-UX II连接结构、AWG #46 50Ω Micro-Coax以及300mm长度，为高密度内部高速连接提供了典型方案。对于工程师而言，它体现的是高速信号完整性与结构小型化的结合；对于采购人员而言，则代表着高精密线束国产替代和供应链优化的机会。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。随着高速显示、智能终端、AR/VR及其他高密度电子设备持续发展，极细同轴线束将不只是传统意义上的“连接线”，而会越来越成为未来高速通信设备内部互连的重要组成部分。
