30Pin超薄高速连接方案，适合空间受限设备

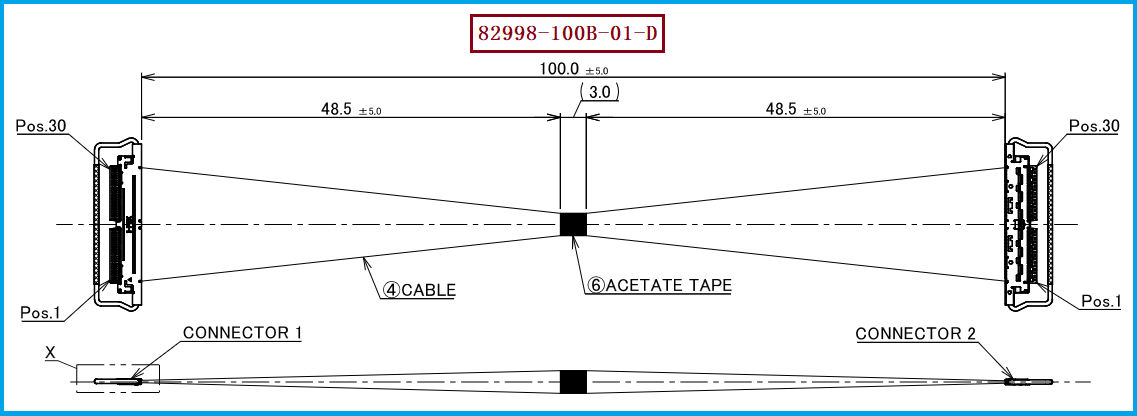

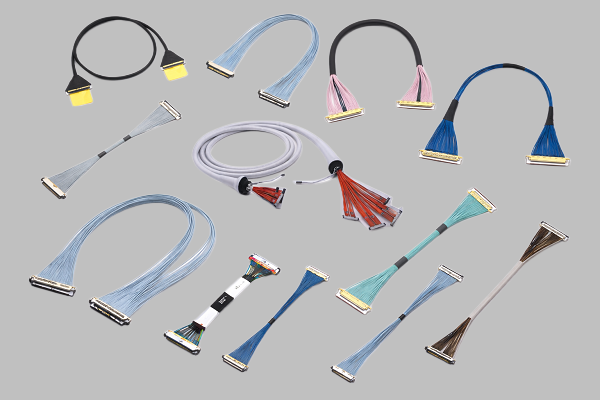

I-PEX CABLINE®-CAL是一款面向薄型、高速电子设备的极细同轴线连接器，采用0.4mm Pitch水平对插结构，嵌合高度为0.73±0.07mm，最高参考传输速率可达40Gbps/lane PAM3，并支持30Pin、40Pin以及AWG38、AWG40、AWG42、AWG44等Micro-Coax规格。官方产品详情还显示，CABLINE®-CAL 40Pin嵌合后的高度最大约0.80mm，适用于薄型屏幕及窄边框结构。 在这一系列线束中，I-PEX 82998-100B-01-D对应30Pin、40AWG Micro-Coax、100mm长度、1-1连接方式的极细同轴线束；其线材端使用的连接器型号为20777-030T-01。对于工程师而言，这类低高度、高密度线束能够满足设备内部有限空间下的高速信号连接需求；对于采购人员而言，明确料号、Pin数、线径、长度及连接方式，则是后续寻找兼容替代产品的重要基础。

---

极细同轴线束连接器接触不良如何解决？先从“完全嵌合”排查

在实际装配和设备调试过程中，极细同轴线束出现接触不良，不能只判断为“连接器质量问题”，还需要重点检查连接器是否完全插入、锁扣是否正常锁定、线束端子是否存在偏移以及装配过程中是否受到拉扯。CABLINE®-CAL采用机械锁扣结构，I-PEX官方明确说明，只有当公座与母座完全嵌合后，机械锁扣才能锁定，这一设计有助于降低半嵌合和连接器弹出的风险。 对于82998-100B-01-D这类30Pin极细同轴线束，在生产和装配验证时应重点确认20777-030T-01公座Housing与对应母座的配合状态，同时检查30根AWG#40线芯的端接一致性、线序是否正确以及连接器外壳、锁扣等组件是否安装到位。若出现偶发性断讯、信号抖动或某一路信号异常，还应进一步检查端子接触状态和线束弯折、拉力对连接器区域造成的机械影响。

---

从机械、电气和线序三个维度解决接触可靠性问题

对于工程师进行故障分析或替代线束验证，建议不要只看“30Pin、0.4mm Pitch”两个参数，而应同时确认连接器型号、线径、阻抗、长度、线序以及整体结构尺寸。82998-100B-01-D为100mm、40AWG Micro-Coax、30Pin、1-1结构，替代时需要保持两端对应连接关系，避免因线序错误造成信号异常。CABLINE®-CAL官方高速测试参考条件采用30Pin连接器、AWG#40 Micro-Coax、45Ω、100mm线长和GSSGSSG Pin Assignment；同时，该系列工作温度范围为-40℃至+85℃，机械锁扣为Yes。 因此，在替代线束验证中，应分别进行机械插拔与锁扣确认、导通及接触可靠性检查，并结合实际高速信号应用进行阻抗、插损、回损及串扰等信号完整性验证，而不能仅凭外观或“能插进去”判断兼容。

---

选型和兼容与替代方案参考及建议

针对需要替换I-PEX CABLINE®-CAL线束的项目，采购人员在询价时建议明确提供原型号82998-100B-01-D、线材端连接器20777-030T-01、30Pin、0.4mm Pitch、AWG#40、100MM长度以及1-1线序结构等关键信息。I-PEX官方型号资料显示，82998-100B-01-D属于CABLINE-CAL 30Pin、40AWG、100mm、1-1评估线束。 在实际替代开发中，还应重点核对连接器Housing、Shell、Lock Bar与线材端接工艺，确保机械尺寸、接触状态和高速传输性能满足原设计要求。我们公司可提供：I-PEX 82998-100B-01-D兼容替代线束方案，可根据客户原有应用要求进行30Pin、20777-030T-01连接器、AWG#40极细同轴线、100MM长度及1-1线序等规格匹配，为工程验证、样品替换和批量采购提供对应的极细同轴线束解决方案。

---

降低接触不良风险，关键在于“连接器+线束+装配”整体匹配
极细同轴线束的接触不良往往涉及连接器嵌合、锁扣状态、端接质量、线序以及线束受力等多个环节，因此替代时不能简单按照Pin数和长度采购，而应建立完整的规格匹配和验证流程。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于I-PEX 82998-100B-01-D，其30Pin、AWG#40、100MM、1-1结构以及20777-030T-01线材端连接器，是进行兼容替代时的重要识别参数。通过对机械尺寸、电气性能、高速信号完整性及装配可靠性进行综合验证，可以更有效地降低接触不良风险，提升极细同轴线束在薄型、高速设备中的连接稳定性。
