在高速显示与高速数据互连项目中，很多工程师都会遇到一个典型问题：随着线束长度增加，高频信号完整性开始快速下降。尤其是当极细同轴线束长度达到300mm时，眼图余量下降、插损增大、误码率上升等问题都会逐渐暴露。

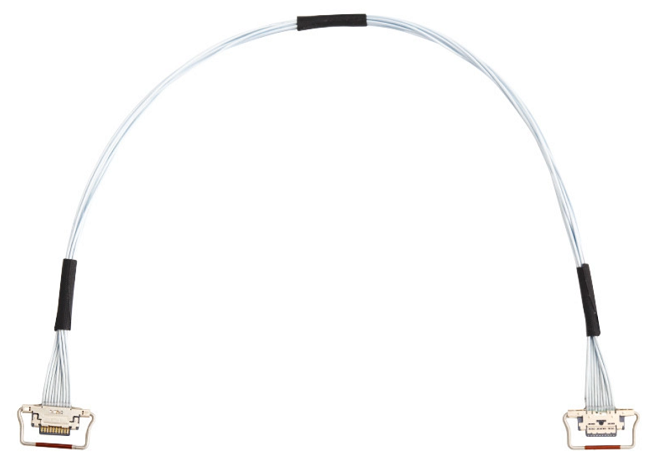

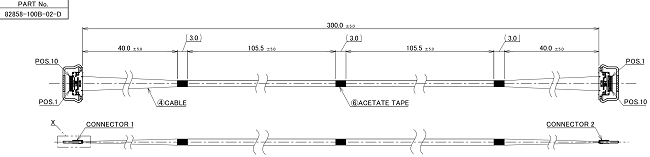

因此不少人会下意识认为：“40AWG极细线材做到300mm后，很难再稳定跑32Gbps。”但实际项目中，像 I-PEX 82858-100B-02-D 这样的300mm micro coaxial cable方案，依旧能够在高速显示模组、高刷新率设备以及高速视觉终端中保持较好的稳定性；原因并不只是“线材性能好”，而在于整套高速链路的协同设计。

---

一、300mm实现32Gbps高速传输，核心在于阻抗连续性控制

很多人对极细同轴线束的第一印象是：线径越细，高频损耗越大，这种理解并没有错，但对于 I-PEX 82858-100B-02-D 这类10Pin、40AWG、1-N结构的极细同轴线束而言，真正决定高速表现的，并不只是线径，而是整条链路的阻抗一致性。在实际高速项目中，如果以下几个关键工艺控制稳定：

1. 导体偏心率，

2. 绝缘层厚度，

3. 屏蔽包覆均匀性，

4. 压接区域阻抗过渡。

那么即使长度达到300mm，也依然能够保持较好的高速传输稳定性；相反，如果生产工艺波动较大，即便线长只有150mm，高频测试结果同样可能出现明显衰减。此前某显示模组项目在调试过程中，就曾长时间怀疑主控与屏幕参数不匹配，最终定位后发现，真正的问题来自线束端接区域阻抗过渡异常，导致高速链路产生反射；所以对于32Gbps链路来说，“阻抗连续”往往比“线长本身”更加关键。

---

二、20634-210T-02连接器的重要性，往往被很多项目低估

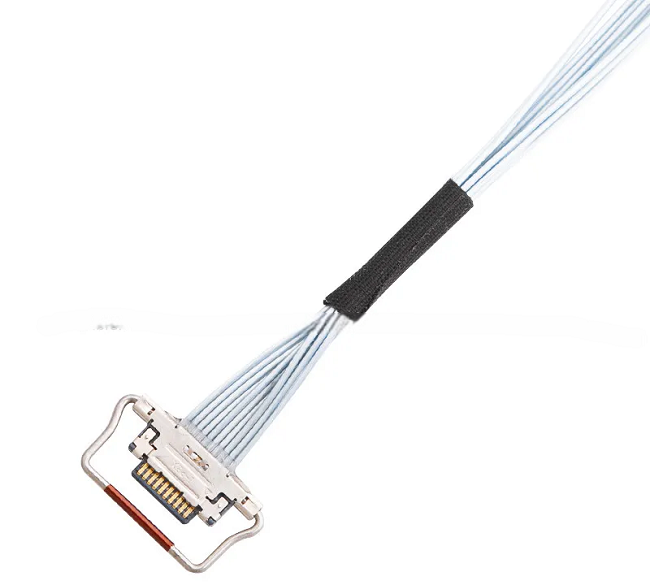

I-PEX 82858-100B-02-D 所搭配的是 20634-210T-02 连接器，属于 CABLINE-CA 系列，采用0.4mm Pitch设计；很多工程师在做选型时，会重点关注线材规格，但在高速链路中，真正容易产生问题的位置，往往恰恰是连接器接口区域。20634-210T-02 的优势主要体现在以下几个方面：

1、多点接地结构：能够增强高速信号屏蔽连续性，降低串扰与EMI干扰，对于32Gbps高速链路尤其重要。

2、稳定的机械锁定设计：在笔记本、工业终端、高速视觉设备等应用中，设备长期震动或频繁开合容易导致接触阻抗变化；机械锁结构能够提升插合稳定性，减少高速链路波动。

3、高速接口区域优化：连接器本身的高速结构设计，可以有效改善端接区域阻抗突变问题。

很多时候，高速链路能否真正稳定，并不完全取决于线材本身，连接器接口质量，往往决定了整条链路的性能下限。对于32Gbps级别应用来说，连接器与线束实际上是一个整体高速系统。

---

三、300mm极细同轴线束方案导入时，需要重点关注哪些问题？

如果项目准备导入类似 I-PEX 82858-100B-02-D + 20634-210T-02 的高速互连方案，通常建议优先确认以下几个方面：

1、确认高速协议规格：需要明确项目使用的是：eDP、MIPI、USB4、PCIe、Thunderbolt，不同协议对应的高速裕量要求存在明显差异。

2、评估设备内部布线路径：300mm长度对于折弯空间要求较高，如果内部结构过于紧凑，容易因弯折半径不足而影响阻抗稳定性。

3、重点验证SI测试数据：除了规格书参数外，更应重点关注：插损（Insertion Loss）、回损（Return Loss）、串扰（Crosstalk）、眼图测试，这些数据往往比单纯规格参数更能反映真实高速性能。

在样机阶段，原厂方案通常更适合作为基准验证；而进入量产后，很多客户也会进一步考虑兼容替代与成本优化方案。目前我们在极细同轴线束项目中，也能够提供对应型号的兼容替代线束组件，包括：线序匹配、端接压接、高速一致性验证、接口兼容测试，帮助客户在不修改原有接口定义的情况下完成替代验证与量产导入。

---

四、为什么越来越多高速设备开始采用300mm极细同轴线束？

从行业发展来看，内部高速互连正在面临两个同步趋势：一方面，显示分辨率、刷新率以及数据带宽持续提升；另一方面，设备内部空间却越来越紧凑。传统内部连接方案已经越来越难同时满足：高带宽、小空间布线、EMI控制、高频稳定性，而像 I-PEX 82858-100B-02-D 这类 micro coaxial cable 方案，本质上解决的正是“小空间下的高速传输问题”。

I-PEX 82858-100B-02-D 能够在300mm长度下稳定实现32Gbps，并不是因为某一个参数特别突出，而是来自：极细同轴结构设计、20634-210T-02连接器配合、高频屏蔽连续性、阻抗控制工艺、端接一致性管理等多个环节的共同配合，对于高速显示模组、工业视觉设备、AI终端以及高刷新率平台来说，这种整链路高速设计能力，正在变得越来越重要。

---

I-PEX 82858-100B-02-D 能够在300mm长度下稳定实现32Gbps高速传输，其核心并不只是线材规格本身，而是完整高速互连系统设计能力的体现；对于正在评估高速内部连接方案的工程师而言，与其单纯关注Pin数、AWG或线长，不如更多从：阻抗一致性、连接器结构、SI性能、屏蔽连续性、工艺稳定性等角度综合判断。

我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
