40PIN微间距连接，构成高速设备内部连接链路

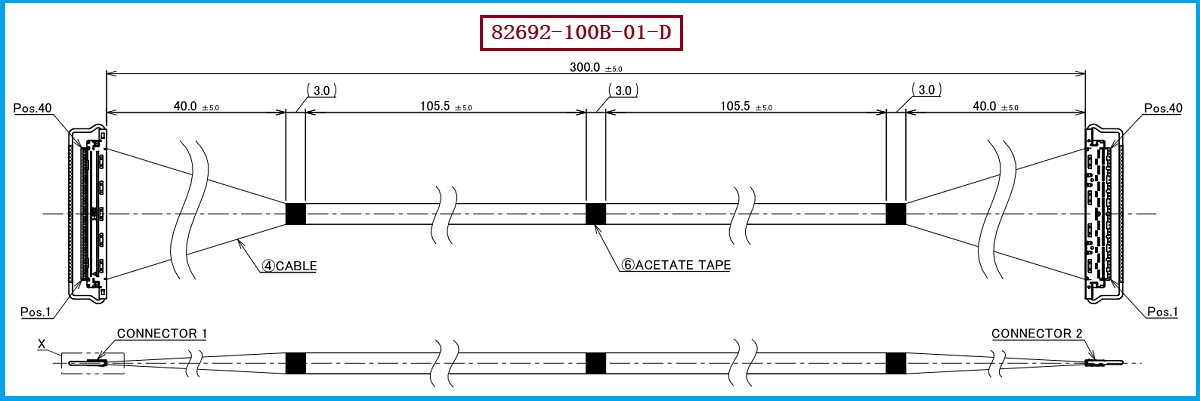

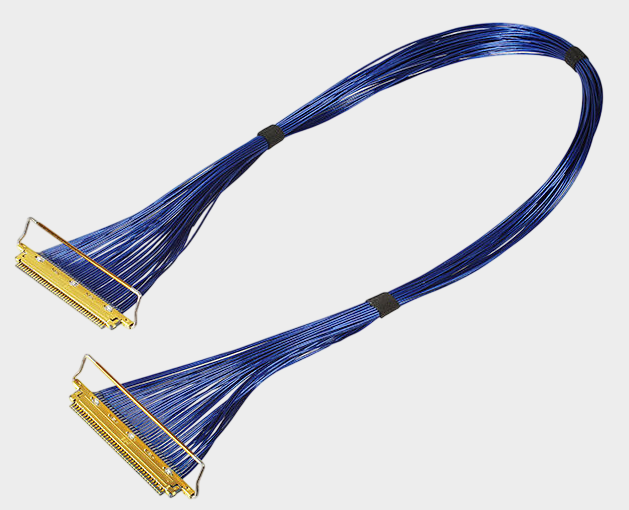

在笔记本电脑、高分辨率显示设备、工业视觉、AI视觉以及高性能电子设备中，内部信号连接不仅要求线束足够细，还需要兼顾高速传输、阻抗控制、抗干扰和空间布局。I-PEX 82692-100B-01-D是一款CABLINE®-VS 40Pin极细同轴线束，PDF工程图显示其采用AWG40、50Ω Micro-Coaxial Cable，总长度为300±5mm，采用1-1直通线序。线材端使用20454-240T连接器组件，对应40PIN、0.5mm间距的CABLINE-VS连接方案。I-PEX官方资料显示，CABLINE-VS为0.5mm Pitch、水平对插型极细同轴连接器，40Pin版本支持AWG40极细同轴线，并以40Pin、AWG40 Micro-Coaxial Cable进行32Gbps/lane NRZ高速传输参考测试。

---

极细同轴线的结构组成：中心导体、绝缘层与屏蔽层共同工作

极细同轴线虽然外径非常小，但基本工作结构仍然遵循同轴传输原理，其核心可以理解为“中心导体＋绝缘介质＋屏蔽层＋外部保护结构”。中心导体负责传输高速电信号；绝缘层用于保持中心导体与外部屏蔽结构之间的稳定距离，并影响线路的阻抗特性；屏蔽层包围在信号导体外围，可以形成相对稳定的电磁传输环境，降低外部干扰进入信号通道，同时也有助于控制信号之间的串扰；最外层则承担机械保护作用。对于AWG40这种极细规格而言，各层尺寸、材料以及同轴结构的一致性都会影响阻抗、衰减和高速信号完整性，因此极细同轴线并不是简单地将普通导线“做细”，而是需要对整个传输结构进行精密控制。

---

极细同轴线的工作原理：让高速信号在受控传输通道内稳定传递

从工作原理来看，高速信号进入极细同轴线后，主要沿中心导体传播，而周围的绝缘介质和屏蔽结构共同构成受控的电磁传输环境。当高速信号频率不断提高时，阻抗连续性、信号反射、插入损耗、串扰和电磁辐射等问题都会更加明显，因此线材结构必须尽量保持稳定。以本产品为例，82692-100B-01-D使用50Ω AWG40极细同轴线，并通过40PIN、0.5mm Pitch的高密度连接器完成多通道信号传输；连接器端采用20454-240T，配合CABLINE-VS的机械锁扣结构，使极细同轴线与连接器之间形成完整的高速信号链路。对于工程师而言，真正需要关注的不是单独某一根线，而是“线材＋端部加工＋连接器＋PCB”的整个链路是否保持良好的电气连续性和机械可靠性。

---

选型和兼容与替代方案参考及建议

对于I-PEX 82692-100B-01-D的兼容替代，工程师和采购人员建议首先锁定40PIN、0.5mm间距、20454-240T、AWG40、50Ω、300±5mm、1-1直通这些核心条件，再进一步核对端部尺寸、线材走向、焊接及绝缘处理、屏蔽结构和固定方式。该PDF中还涉及2574-0402 Shell、2576-140-00 Pull Bar、UV Glue及黑色Acetate Tape等结构与加工要求，因此替代产品不能只做到“连接器型号一样”，还需要保证线材端部加工和整体装配尺寸满足原应用要求。我们公司可提供：I-PEX 82692-100B-01-D兼容替代线束方案，可根据客户设备结构、线序、长度、线材规格及连接器要求进行极细同轴线束生产制造，为工程验证、样品导入和批量采购提供兼容替代选择。

---

极细同轴线束的核心是完整控制高速信号传输链路
极细同轴线的价值来自其精密的内部结构以及各结构层之间的协同工作：中心导体负责信号传输，绝缘层影响传输特性，屏蔽层改善电磁环境，外部保护结构则保障机械可靠性，而连接器和端部加工进一步决定整条链路能否稳定工作。I-PEX 82692-100B-01-D将AWG40、50Ω极细同轴线与40PIN、0.5mm Pitch的CABLINE-VS连接方案结合，在有限空间内实现高密度高速信号连接。我是【3W电子元器件网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于需要进行国产替代的项目，只有同时关注线材结构、阻抗特性、连接器匹配、端部加工、线序及尺寸一致性，才能真正实现可靠的兼容替代。我们持续专注于极细同轴线束的生产制造、国产替代研究与市场应用方案开发，如果你对I-PEX 82692-100B-01-D兼容替代线束产品感兴趣或有采购需求，欢迎联系我们。
