30PIN高密度极细同轴线束，面向高速设备内部连接

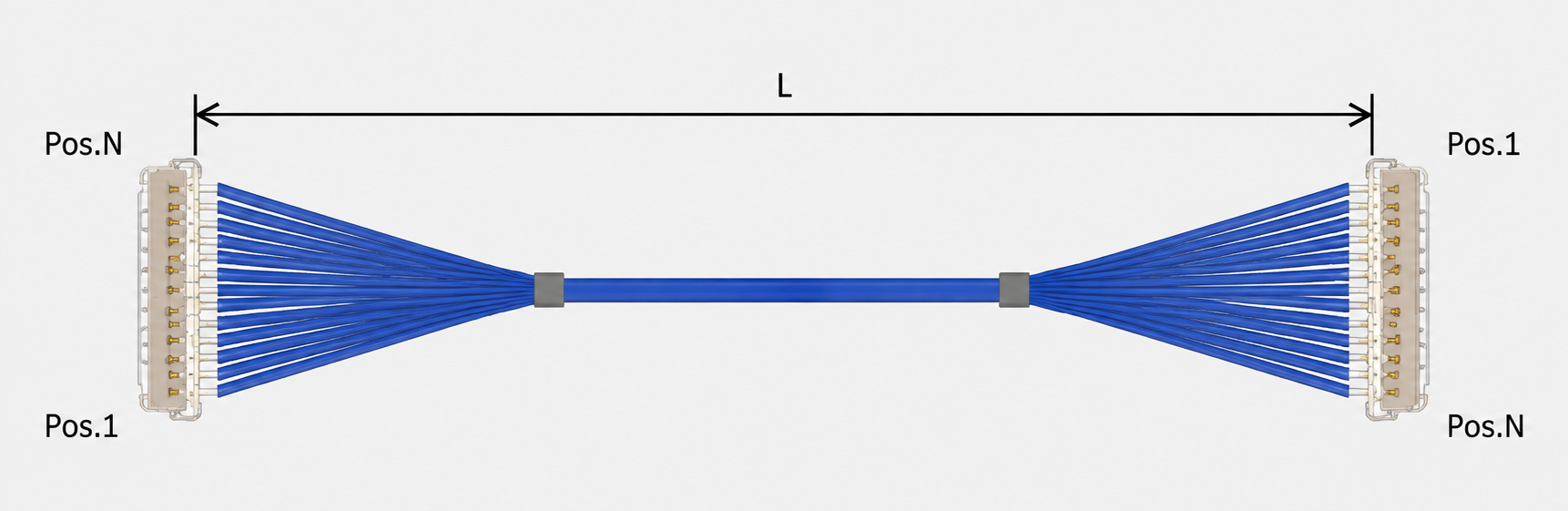

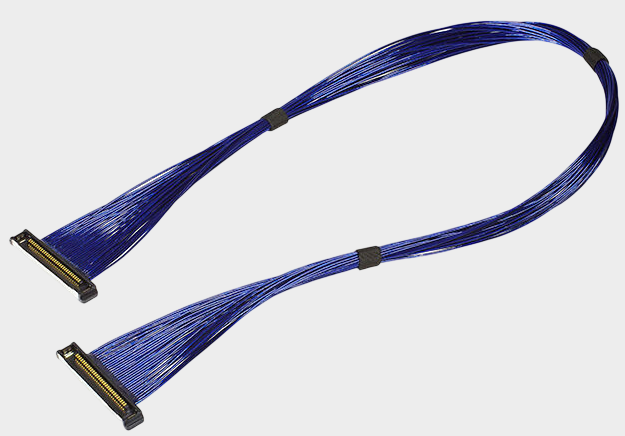

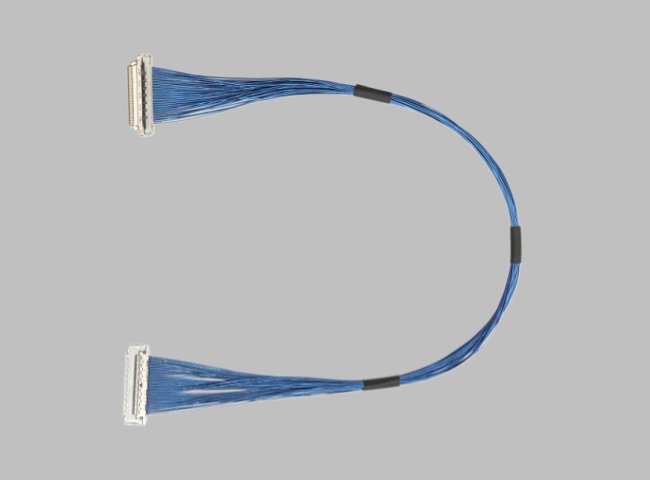

在笔记本电脑、平板电脑、高速显示设备、VR/AR设备以及高速数据传输设备中，内部空间越来越紧凑，而eDP、USB4、Thunderbolt等高速信号对信号完整性和EMI控制又提出了更高要求。针对这类应用，I-PEX CABLINE®-CA II系列采用0.4mm超细间距、水平插接、ZenShield®全屏蔽以及机械锁扣结构，为高密度高速连接提供了紧凑型解决方案。本文重点介绍的极细同轴线束产品料号/型号为I-PEX 81461-100B-02-D，属于30Pin、200mm、1-N结构的Micro-Coaxial Harness，线材采用AWG #40、50Ω极细同轴线。对于工程师而言，这款线束的价值不仅在于“小型化”，还在于30路高速信号能够在有限空间内实现较高密度的连接；对于采购人员而言，其明确的产品料号/型号、连接器规格及线材参数，也便于进行样品验证、供应商比对和兼容替代方案评估。

---

I-PEX 81461-100B-02-D的连接器与结构参数值得重点确认

I-PEX 81461-100B-02-D采用CABLINE®-CA II系列连接器结构，线材端连接器型号为20680-030T-01，连接器为30PIN、0.4MM Pitch，配合CABLINE®-CA II对应的板端连接器实现高速信号连接。该系列连接器采用ZenShield®全EMI屏蔽技术和多点接地设计，同时配备Mechanical Locking Cover机械锁扣结构，有助于降低连接器松脱、接触异常以及高速信号传输过程中电磁干扰带来的影响。根据所读取的相关资料，CABLINE®-CA II平台面向高速传输应用，支持最高32Gbps/lane PAM4级高速信号，并可应用于USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI 2.1及eDP等高速接口场景。需要强调的是，具体线束实际能够达到的传输性能还需要结合线材、连接器、PCB走线、系统阻抗匹配以及整机信号完整性设计进行验证，不能仅依据连接器平台的最高速率进行直接判断。

---

极细同轴线束能抗多少伏电压？AC 250V耐压与额定电压并不是一回事

这是工程师和采购人员在选型时经常容易混淆的一个问题。针对本文介绍的I-PEX 81461-100B-02-D，其Harness图纸资料明确给出了Withstand Voltage（耐电压）AC 250V，同时规定Leakage Current（漏电流）为2.0mA MAX，Insulation Resistance（绝缘电阻）为50MΩ MIN，测试条件DC 100V。因此，如果问“这款极细同轴线束能抗多少伏电压”，从该具体Harness的耐压测试规格来看，应理解为AC 250V耐电压规格。但这里必须特别区分“耐压测试值”和“正常工作额定电压”：AC 250V属于规定测试条件下的耐电压指标，并不意味着线束可以长期在AC 250V工作。与此同时，CABLINE®-CA II连接器平台资料中的额定电压为AC 50V，因此在实际产品设计时，应按照具体Harness、连接器、线材以及整机安全规范共同确定允许的工作电压，而不能把AC 250V耐压测试值直接当成持续工作电压。对于采购和工程验证而言，这一区分非常重要，能够避免因误读规格而造成选型风险。

---

选型和兼容与替代方案参考及建议

如果企业正在寻找I-PEX 81461-100B-02-D的兼容替代极细同轴线束，建议工程师优先从“连接器兼容+线材规格+机械尺寸+电气性能”四个方面进行确认。首先应确认线材端连接器型号及结构，即20680-030T-01对应的CABLINE®-CA II 30Pin方案，并确认30PIN、0.4MM Pitch以及锁扣、屏蔽和配合结构能够满足整机安装要求；其次应关注AWG #40、50Ω Micro-Coaxial极细同轴线材规格，并结合实际传输速率验证阻抗、插损、回损、串扰及信号完整性；再次需要核对原产品约200mm线长及端部尺寸、出线方向、固定方式等机械要求；最后，还应对耐压、绝缘电阻、EMI/EMC以及实际高速信号性能进行样品测试。对于有国产化、供应链优化或第二供应商需求的企业，我们公司可提供：I-PEX 81461-100B-02-D兼容替代线束方案，可根据客户设备结构、连接器接口、线材规格及长度要求进行极细同轴线束的设计与生产制造，为工程师提供兼容验证样品，也为采购人员提供国产替代和供应链备选方案。

---

从“能连接”走向“性能兼容”的极细同轴线束替代

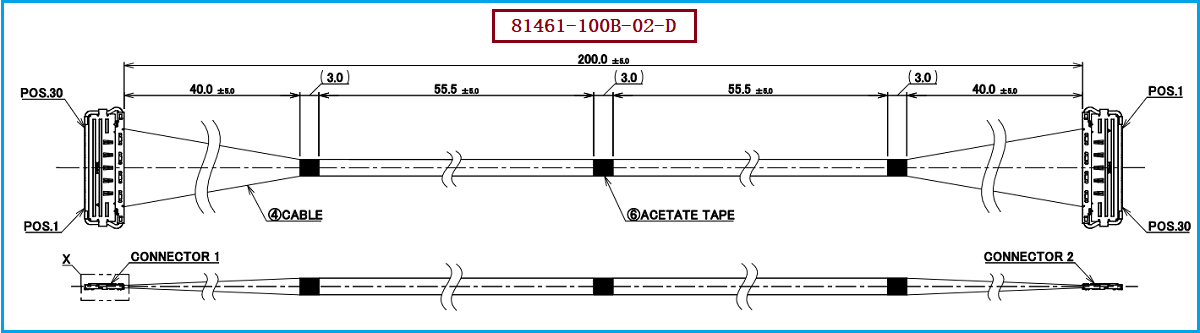

I-PEX 81461-100B-02-D是一款典型的CABLINE®-CA II 30Pin极细同轴线束，其核心规格包括AWG #40、50Ω Micro-Coaxial线材、30Pin、0.4mm Pitch以及约200mm线长；具体Harness资料中的AC 250V耐电压、50MΩ以上绝缘电阻和2.0mA最大漏电流，也为工程选型和品质验证提供了重要依据。对于需要进行国产替代的企业而言，真正有价值的替代方案并不是简单实现“接口可以插上”，而是同时满足机械兼容、电气性能、高速信号完整性、屏蔽性能及可靠性要求。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 81461-100B-02-D、20680-030T-01、30PIN、0.4MM Pitch等关键规格开展兼容替代线束方案，为高速显示、消费电子及高密度高速设备提供更具供应链灵活性的极细同轴线束产品。
