随着AI PC、Mini LED显示器、高刷新率屏幕以及超薄笔记本持续升级，设备内部对于高速数据传输的要求也越来越高。传统LVDS线束在面对更高带宽、更薄机身以及复杂走线空间时，已经逐渐难以满足需求。

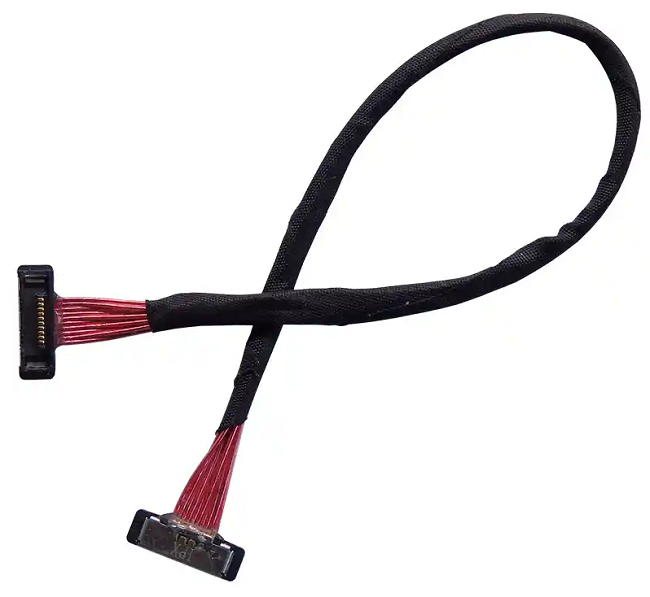

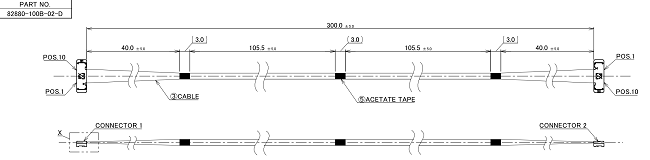

因此，越来越多显示设备开始采用Micro Coaxial Cable（极细同轴线束）方案。而I-PEX 82880-100B-02-D作为一款300mm规格的高速极细同轴线束，即使在线长增加的情况下，依然能够维持稳定的高速信号传输，其核心原因主要来自线材结构、高频控制能力以及连接器设计等多个方面。

---

一、为什么300mm长度会增加高速传输难度？

很多人会认为，线束只是从200mm增加到300mm，对系统影响不会太大；但对于高速差分信号而言，长度增加意味着信号完整性挑战会明显提升；当极细同轴线束长度达到300mm后，通常更容易出现以下问题：

(1). 插入损耗增加，

(2). 高频衰减更明显，

(3). 串扰增强，

(4). EMI干扰变大，

(5). 眼图收缩；

尤其是在eDP、USB高速接口、V-by-One等高速应用环境中，如果线束阻抗控制和屏蔽结构设计不足，就可能出现闪屏、掉帧、花屏甚至黑屏等问题；而I-PEX 82880-100B-02-D采用40AWG Micro Coaxial Cable结构，每组信号都具备独立屏蔽层，相比传统排线方案，能够更有效降低串扰与外部干扰，从而提升高速差分信号的稳定性。这也是近年来高端笔记本、工业显示设备以及医疗显示系统大量转向极细同轴线束的重要原因之一。

---

二、20373-R10T-06连接器为何适用于高速传输？

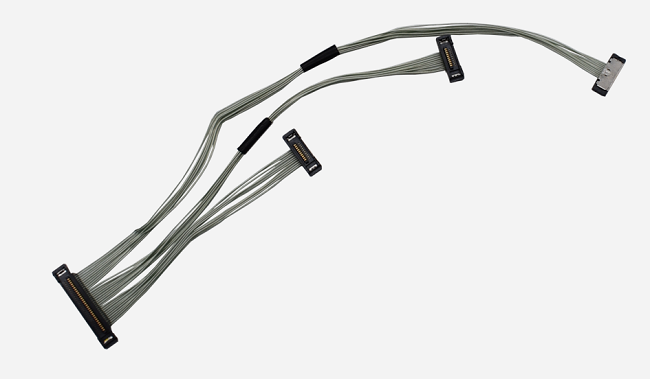

I-PEX 82880-100B-02-D采用的是CABLINE-SS系列微同轴连接器，其中常见配套型号为20373-R10T-06；该连接器属于0.4mm Pitch微细间距结构，专门针对高速显示及轻薄设备设计，具备以下特点：

(1). 支持高速信号传输，

(2). 适用于40AWG极细同轴线，

(3). 插合高度较低，

(4). 更适合超薄设备内部空间，

(5). W-point接触结构稳定性更高；

在高速系统中，很多人只关注线材，却忽略了连接器本身对信号稳定性的影响；实际上，连接器接触结构往往决定了长期运行的可靠性，20373-R10T-06采用W-point接触设计，相比普通单点接触结构，在频繁开合、设备震动以及屏幕转轴等复杂使用环境下，能够保持更稳定的接触性能。同时，CABLINE-SS系列本身就是针对高速显示接口开发，因此在Notebook屏线、工控显示、医疗设备以及高分辨率模组中应用十分广泛。

---

三、为什么越来越多项目开始关注兼容与替代方案？

随着国产化替代需求不断增加，越来越多设备厂商开始重点关注高速极细同轴线束的兼容能力，对于类似82880-100B-02-D这种300mm高速线束来说，真正考验生产能力的并不只是“能做出来”，而是是否能够长期稳定保持高速性能一致性。其核心难点主要包括：

3.1、微同轴剥线稳定性：40AWG线材尺寸极小，加工过程中对剥线精度要求非常高。

3.2、焊接一致性控制：高速差分线对焊接一致性非常敏感，稍有偏差就可能影响阻抗稳定。

3.3、端子压接精度：压接尺寸误差会直接影响接触可靠性及高速性能。

3.4、高频阻抗控制：高速线束必须保持稳定阻抗，否则容易导致信号反射和损耗增加。

3.5、长度公差管理：对于300mm以上规格，长度误差会进一步影响高速一致性表现。

目前除了原厂方案外，我们公司也已经能够提供基于20373-R10T-06结构的兼容型极细同轴线束组件，并开始应用于：eDP屏线、工控显示设备、Mini LED模组、医疗显示系统、高速图像传输模组；同时，还能够支持不同PIN位、不同长度以及定制化屏蔽结构方案，满足样品验证与项目替代需求。

---

四、极细同轴线束选型建议

在实际项目中，若准备导入类似I-PEX 82880-100B-02-D的高速极细同轴线束，建议重点关注以下几个方面：

4.1、确认传输协议：不同协议对于损耗和阻抗要求差异较大，例如：eDP、HDMI、USB、MIPI、LVDS；传输速率越高，对线束一致性的要求也越严格。

4.2、确认AWG规格：40AWG虽然更轻薄，但加工难度更高；若设备空间允许，部分项目采用38AWG会更容易提升稳定性。

4.3、确认连接器兼容性：20373-R10T-06属于0.4mm Pitch结构，替代方案需要重点确认：PIN定义、插合高度、锁扣结构、接触方式、EMI性能；不能仅凭外观相似进行替代。

4.4、关注高速测试能力：很多线束虽然能够正常装配，但不代表能够稳定通过高速测试；建议重点验证以下指标：Eye Diagram、Insertion Loss、Crosstalk、Return Loss；尤其是300mm以上长度规格，更需要实际高速验证。

---

从当前行业发展趋势来看，极细同轴线束已经不仅仅是传统意义上的“屏线”，而是在持续向高速化、小型化以及高可靠方向发展；I-PEX 82880-100B-02-D之所以能够在300mm长度下依然稳定传输高速信号，其核心依赖于：Micro Coaxial Cable结构、高频阻抗控制能力、CABLINE-SS连接器设计、W-point稳定接触结构、精细化生产工艺；未来随着AI PC、高刷新率显示设备以及超薄终端持续普及，高速极细同轴线束的市场需求也将进一步增长。

我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
