面向高速设备的40Pin极细同轴线束方案

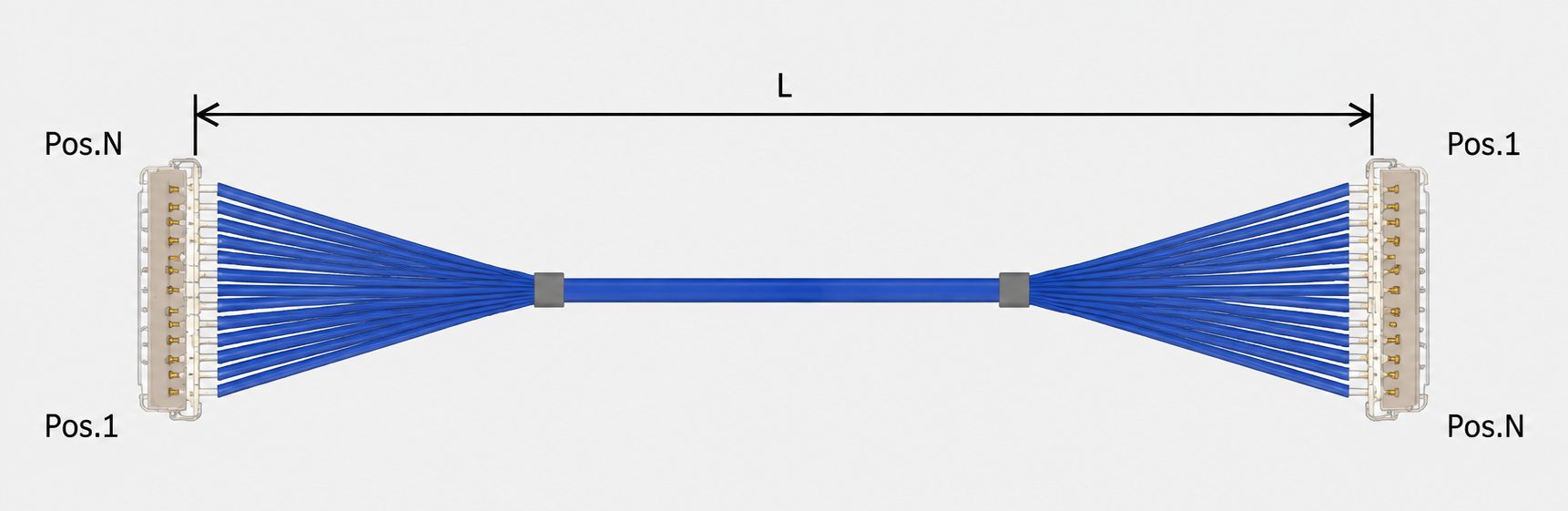

随着笔记本电脑、平板电脑、高清显示设备及高速数据终端不断向轻薄化、高密度和高速传输方向发展，设备内部线束不仅需要占用更小的空间，同时还需要兼顾信号完整性、EMI控制和连接可靠性。I-PEX 81462-100B-02-D 是 CABLINE®-CA II 系列40Pin极细同轴线束，采用 AWG #40 Micro-Coaxial极细同轴线，标称线长200mm，配套使用的线材端连接器型号为 20680-040T-01。该方案采用0.4mm Pitch的CABLINE®-CA II连接器平台，并结合ZenShield®屏蔽技术及机械锁扣结构，适合高密度、高速信号传输场景。对于工程师而言，这类线束能够在有限的设备内部空间中实现多通道信号连接；对于采购人员而言，明确产品料号、Pin数、线材AWG及连接器型号，则有助于快速进行供应商匹配和兼容替代评估。

---

AWG #40极细同轴线为什么适合高速、高密度连接

I-PEX 81462-100B-02-D 使用 AWG #40 极细同轴线，40Pin结构意味着一套线束中包含多通道信号连接。相比普通较粗线缆，AWG #40 Micro-Coaxial Cable能够进一步压缩线束占用空间，在笔记本电脑、平板电脑、高速显示模组等空间紧凑设备中具有明显优势。同轴结构通过中心导体、绝缘层及外围屏蔽结构形成相对完整的信号传输通道，对于高速信号而言，可以更好地控制外部干扰和信号耦合。需要注意的是，高速线束的实际传输能力并不是单纯由AWG规格决定，还与特性阻抗、线长、连接器、端接工艺、PCB走线以及整体信号完整性设计密切相关，因此工程师在进行替代选型时不能只看“40AWG”这一项参数。

---

极细同轴线束能抗多少伏电压？工程选型不能只看额定电压

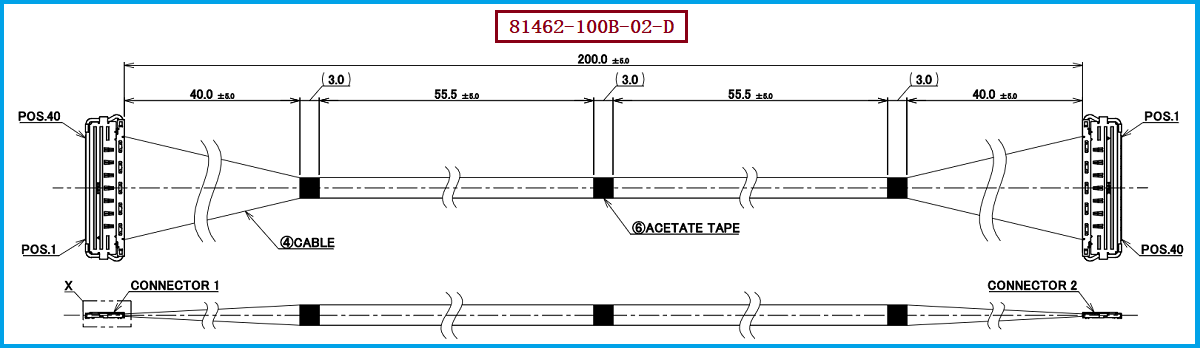

很多工程师和采购人员在选择极细同轴线束时，会关注“极细同轴线束能抗多少伏电压？”。以本次对应的 81462-100B-02-D 产品资料来看，其线束图纸规定的耐电压测试条件为AC 250V，漏电流最大2.0mA，同时要求在DC 100V测试条件下绝缘电阻达到50MΩ以上。这说明该产品在规定测试条件下具备相应的绝缘耐压能力，但需要特别区分“耐压测试值”和“正常工作额定电压”：耐压测试是用于验证绝缘系统在规定条件下是否能够承受较高测试电压，并不意味着线束可以长期在AC 250V下工作。CABLINE®-CA II连接器平台资料中的额定电压为AC 50V，而具体线束还要受到线材、绝缘材料、端部加工以及实际应用环境等因素影响。因此，在采购或替代开发时，应以具体线束图纸和实际应用条件为依据，而不能简单地将“AC 250V耐压测试”理解为“250V长期工作电压”。

---

选型和兼容与替代方案参考及建议

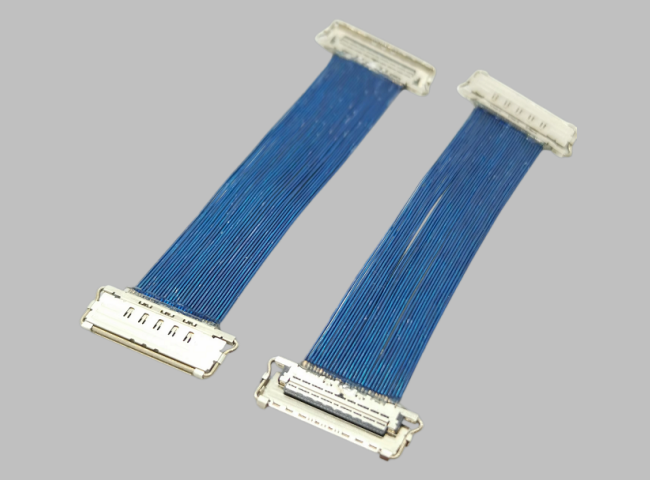

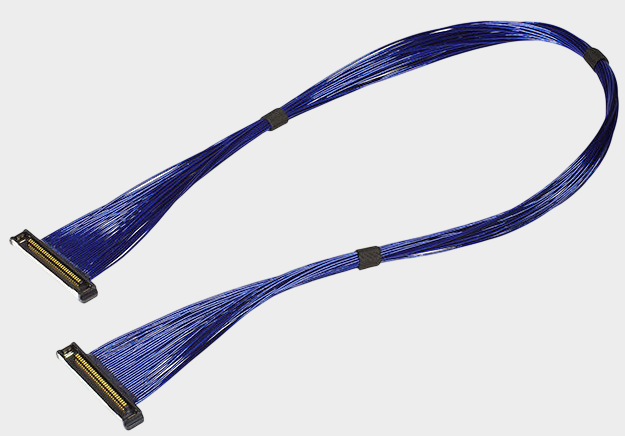

对于需要寻找 I-PEX 81462-100B-02-D 替代产品的工程师和采购人员，建议首先确认40Pin、AWG #40 Micro-Coaxial、200mm线长、连接器系统及线序等核心条件，再进一步核对耐压、绝缘电阻、阻抗、端部尺寸、屏蔽结构及装配可靠性。特别是线材端连接器型号 20680-040T-01，属于CABLINE®-CA II 40Pin Plug Housing体系，替代线束不能只做到“连接器能够插上”，还需要确保Pin Assignment、端部加工尺寸、锁扣配合、屏蔽接地和高速信号性能满足原设计要求。针对有国产替代、第二供应商导入或成本优化需求的客户，我们公司可提供：I-PEX 81462-100B-02-D兼容替代线束方案，可围绕AWG #40极细同轴线、40Pin连接结构及客户实际设备需求进行线长、线序、端部加工和线束结构匹配，为工程验证、样品打样及批量采购提供相应的极细同轴线束制造支持。

---

产品优势与应用价值总结
I-PEX 81462-100B-02-D 的核心特点可以概括为40Pin高密度连接、AWG #40极细同轴线、200mm线长以及CABLINE®-CA II高速连接平台。其针对小型化、高速化电子设备内部连接需求，在有限空间内实现多通道信号传输，并通过屏蔽与机械锁定设计兼顾信号传输和连接可靠性。从工程师角度，应重点关注线材规格、阻抗、Pin Assignment、耐压及绝缘性能；从采购角度，则应重点核对产品料号、连接器型号、AWG规格、长度及兼容替代能力。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可针对 I-PEX 81462-100B-02-D 提供兼容替代开发与生产方案，帮助客户在保证产品适配性的基础上实现供应链优化。
