在现代笔记本显示模组、eDP屏线及内部高速互连中，极细同轴线束（Micro Coaxial Cable）正成为主流选择。以 I-PEX 82189-100B-02-D 为代表的 CABLINE-VS 系列，其核心优势在于：在仅 0.5mm 的间距下，实现数十Gbps 级别的高速数据稳定传输。那么，这类线束究竟如何兼顾“细”和“快”呢？

---

一、结构解析：微同轴设计的高速秘密

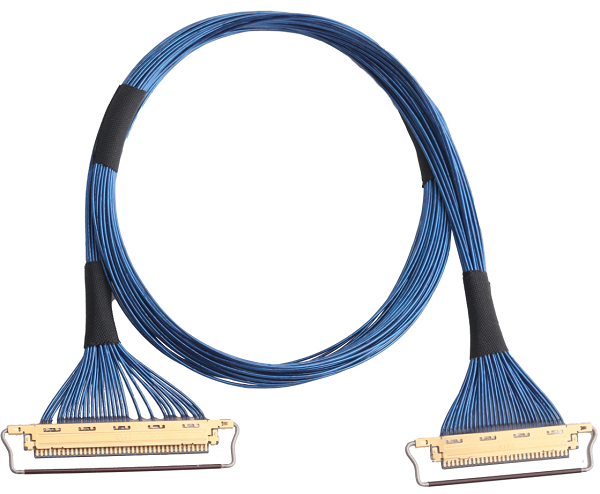

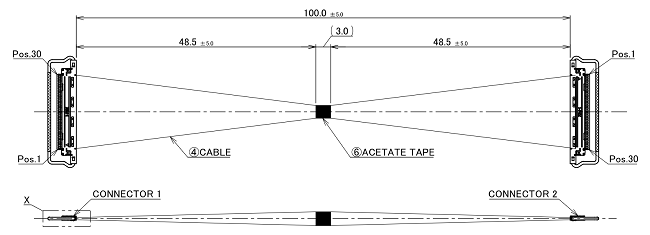

I-PEX 82189-100B-02-D 是一款 30Pin / 100mm / 1-N 极细同轴线束，采用微同轴结构，每对信号线都拥有独立屏蔽层。相比传统排线，它的优势主要体现在：

(1). 独立屏蔽 → 抗串扰能力更强,

(2). 精准阻抗控制 → 通常为 100Ω 差分,

(3). 适合高速差分信号 → 如 eDP、DP 等;

总结来说，它实现高速传输并非靠加粗线材，而是依靠结构优化和系统级设计。

---

二、核心连接器解析：20454-230T

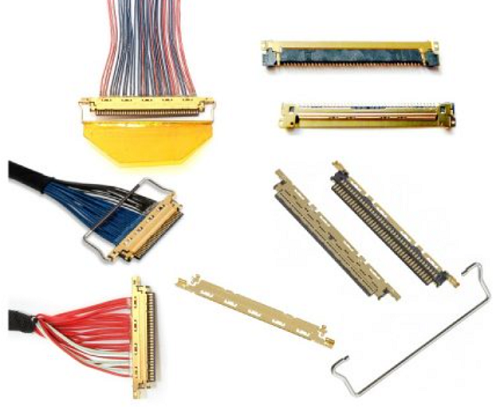

这款线束通常搭配 CABLINE-VS 系列连接器，其中典型型号为 20454-230T。其关键特点包括：

(1). 0.5mm 间距 → 高密度设计,

(2). 机械锁扣结构（Lock Bar） → 防止虚插，提升可靠性,

(3). 低插拔高度（约1.0mm） → 适合超薄设备,

(4). 高速优化端子结构 → 降低信号反射与损耗；

可以看到，连接器不仅是“连接器件”，更是高速信号链路的一部分。

---

三、实现高速传输的关键技术

从工程角度来看，82189-100B-02-D 能稳定跑高速，依赖以下三点：

(1). 微同轴结构：每根线独立屏蔽，天然抗干扰，

(2). 差分对设计 + 阻抗控制：保证信号完整性（SI），

(3). 连接器与线束系统级优化：不仅是单个元件，而是整体设计匹配；

许多高速项目失败，往往不是线材本身的问题，而是系统匹配不够精细。

---

四、选型、兼容与替代方案参考

工程师最关心的部分如下：

4.1、选型建议：

(1). Pin数：根据接口需求（20/30/40/50 Pin），

(2). 长度：100mm / 200mm / 300mm（越短越稳定），

(3). 线规：常见 40AWG，高速优先；

4.2、兼容性：

(1). CABLINE-VS 与 VS II 系列通常可兼容 PCB 布局

(2). 同系列不同 Pin 可做平台化设计

4.3、替代方案：

若原厂交期或成本受限，可选择相同结构（Micro Coax）、相同间距（0.5mm）、相同阻抗控制（100Ω 差分）的产品；我们可提供 82189-100B-02-D 替代极细同轴线束组件，支持定制长度、Pin 数及结构。

---

五、应用场景：轻薄设备的高速信号利器

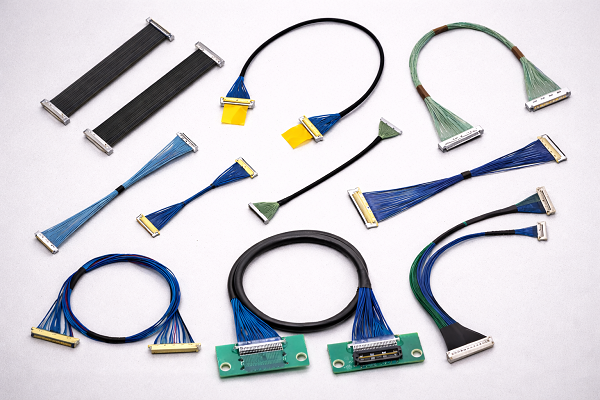

极细同轴线束广泛应用于：

(1). 笔记本屏线（eDP / LCD）

(2). 高速模组连接（Camera / Panel）

(3). 轻薄设备内部高速互连

随着设备越来越轻薄，这类高密度高速线束正逐渐成为标配。

---

I-PEX 82189-100B-02-D 本质上是一套完整的高速信号解决方案，通过微同轴结构、精准阻抗控制及连接器系统匹配，实现了 0.5mm 间距下的稳定高速传输。对于追求高端电子产品性能的工程师而言，它已经成为不可或缺的技术方案。
