面向高速设备连接需求：I-PEX CABLINE®-CA II 82435-100B-02-D 极细同轴线束方案解析
随着笔记本电脑、智能终端、高速显示设备、工业视觉设备以及新一代智能硬件产品不断向轻薄化、高速化方向发展，设备内部对于高速信号连接线束提出了更高要求。传统线束在面对高频高速信号传输时，容易受到电磁干扰（EMI）、信号串扰以及空间布局限制等问题影响，而极细同轴线束凭借优异的屏蔽性能、小型化结构以及高速传输能力，逐渐成为高密度电子设备内部连接的重要解决方案。

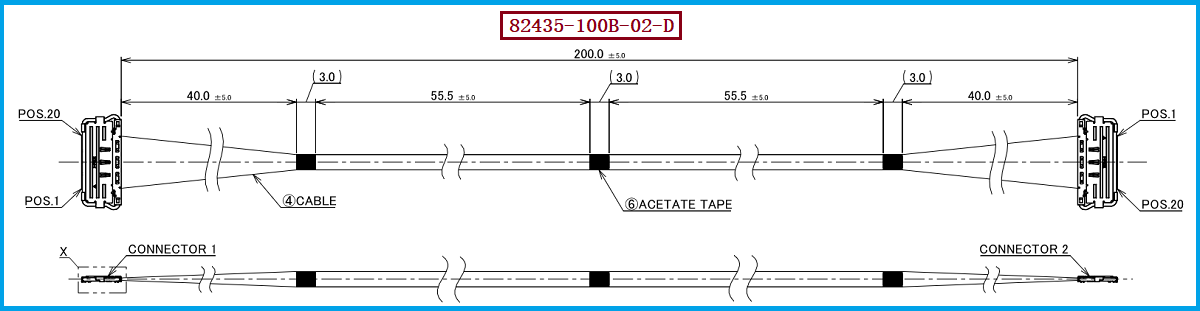

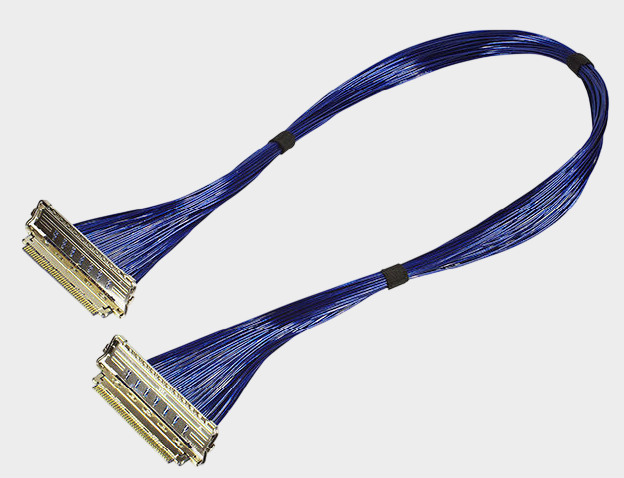

本文介绍的产品为 I-PEX CABLINE®-CA II 系列 20Pin 极细同轴线束，产品料号/型号：I-PEX 82435-100B-02-D。该型号采用 20Pin结构设计，Micro-Coaxial 极细同轴线材，40AWG规格，线长200mm，线位定义为1-N（一端连接器方案），主要用于高速信号传输场景。
该款极细同轴线束配套使用的线材端连接器型号为：
I-PEX CABLINE®-CA II Plug Housing：20680-020T-01

该连接器采用0.4mm Pitch设计，支持高密度连接，并结合CABLINE®-CA II系列的屏蔽结构和机械锁扣设计，可满足高速、小型化电子设备对于连接可靠性的要求。

---

极细同轴线束的电磁干扰是如何抑制的？——从结构设计解析EMI控制能力
在高速信号传输过程中，电磁干扰（EMI）一直是工程师重点关注的问题。当信号频率不断提升时，信号线本身会产生电磁辐射，同时外部环境中的电磁噪声也可能耦合进入传输路径，从而导致信号质量下降、误码增加甚至设备异常。
极细同轴线束能够有效降低电磁干扰，核心原因在于其特殊的同轴结构设计。每一根极细同轴线通常由中心导体、绝缘层、金属屏蔽层以及外被层组成，金属屏蔽层能够形成连续的电磁隔离保护，将高速信号限制在传输通道内部，同时减少外部干扰信号进入。
对于 I-PEX 82435-100B-02-D 极细同轴线束而言，其采用Micro-Coaxial极细同轴线材方案，并配合CABLINE®-CA II连接器的 ZenShield®全屏蔽结构，通过金属屏蔽、多点接地以及优化接地路径设计，提高整体EMC（电磁兼容）性能。在高速显示、USB高速传输以及高频数据通信等应用环境中，可以有效降低信号串扰，提高信号完整性。

对于工程师而言，在进行高速线束选型时，不仅需要关注Pin数量、线径以及尺寸，还需要重点评估屏蔽性能、阻抗控制以及高速传输稳定性。对于采购人员而言，选择具备成熟极细同轴线束制造能力的供应商，可以降低产品开发风险，提高供应链稳定性。

---

国产替代与兼容方案：面向I-PEX CABLINE®-CA II系列的线束应用开发
针对市场上高速电子设备对于进口极细同轴线束替代需求不断增加，我司专注于极细同轴线束研发与制造，可根据客户设备结构、信号要求以及连接器规格，开发兼容替代方案。
我们公司可提供：I-PEX 82435-100B-02-D 兼容替代线束方案。
在替代开发过程中，可围绕原产品关键参数进行匹配，包括：
●CABLINE®-CA II系列20Pin连接方案；
●线材端连接器型号20680-020T-01兼容设计；
●Micro-Coaxial极细同轴线材结构；
●40AWG线径方案；

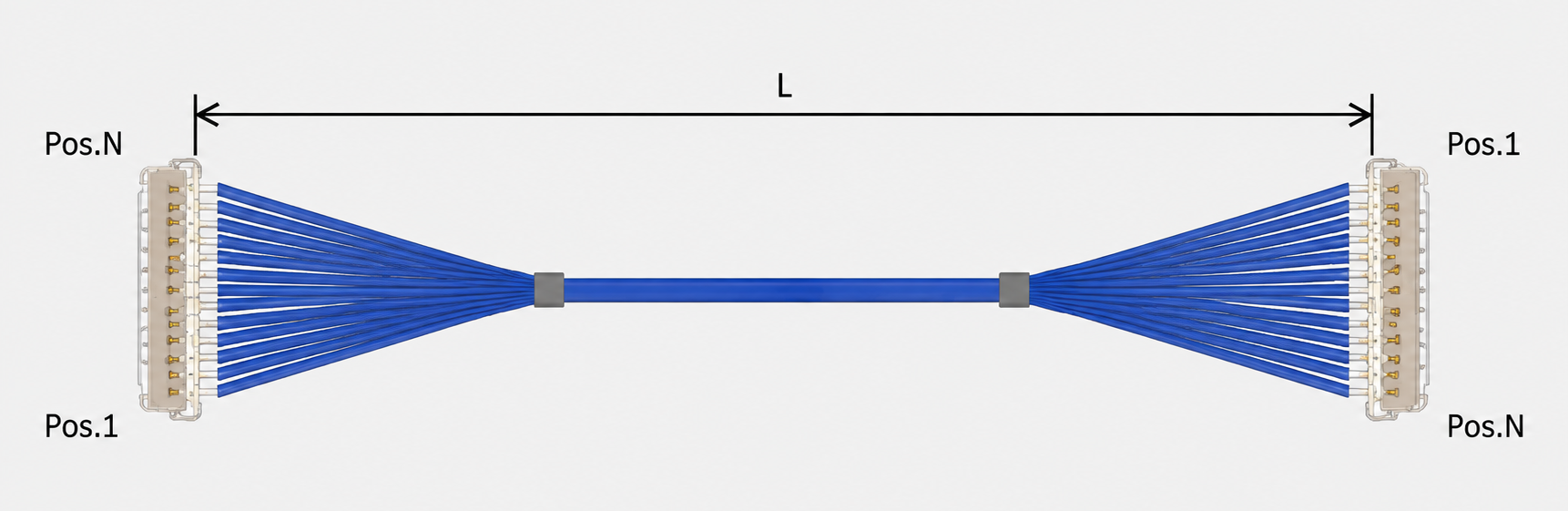

●1-N线位定义；
●高速信号传输及EMI屏蔽性能要求。

对于工程研发团队而言，国产替代线束不仅需要实现机械尺寸匹配，更需要关注高速信号性能，包括阻抗一致性、插入损耗、回波损耗、串扰控制以及弯折可靠性等关键指标。我司可根据客户应用需求，提供从线材选型、连接器匹配、样品开发到批量生产的一站式极细同轴线束解决方案。

---

选型和兼容与替代方案参考及建议
在选择CABLINE®-CA II系列极细同轴线束时，建议工程师根据设备空间、信号类型以及可靠性要求综合评估。如果应用于高速显示、高分辨率屏幕连接或高速数据传输设备，应优先考虑Micro-Coaxial极细同轴结构，以保证高速信号传输过程中的稳定性。
对于需要替代 I-PEX 82435-100B-02-D 的项目，建议重点确认以下内容：首先确认连接器接口规格，包括20Pin数量、0.4mm Pitch以及线材端连接器型号20680-020T-01；其次确认线束结构，包括200mm长度以及1-N连接方式；最后需要验证电气性能，包括信号完整性、EMI屏蔽能力以及长期弯折可靠性。

在国产替代项目中，不能仅进行外观尺寸替换，而应从连接器匹配、极细同轴线材性能、高频传输能力以及制造工艺一致性等多个维度进行验证。通过专业极细同轴线束厂商参与设计优化，可以帮助客户降低采购成本，同时保障产品性能和交付稳定性。

---

I-PEX CABLINE®-CA II 82435-100B-02-D 极细同轴线束是一款面向高速、小型化电子设备应用的重要连接方案，其20Pin结构、40AWG Micro-Coaxial线材、1-N线位定义以及20680-020T-01连接器组合，使其能够满足高速信号传输和高可靠连接需求。通过极细同轴线自身屏蔽结构以及连接器端ZenShield®全屏蔽设计，该方案能够有效抑制电磁干扰，提高系统信号稳定性。
我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。随着国产替代需求不断提升，我司可提供 I-PEX 82435-100B-02-D兼容替代极细同轴线束方案，帮助客户实现高速连接线束国产化替代，为笔记本电脑、高速显示设备、工业设备及智能终端产品提供稳定可靠的线束解决方案。
