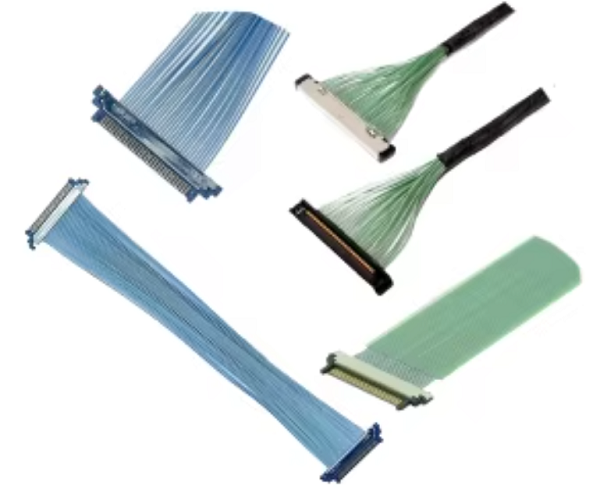

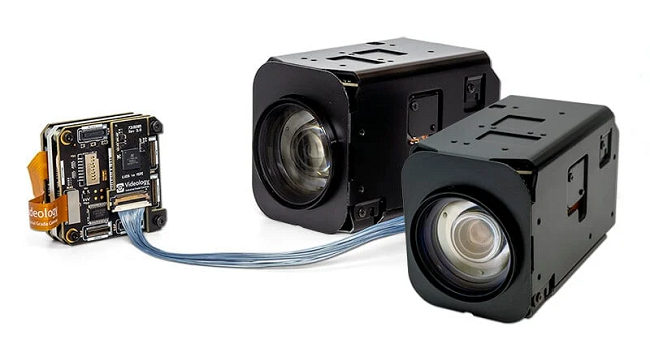

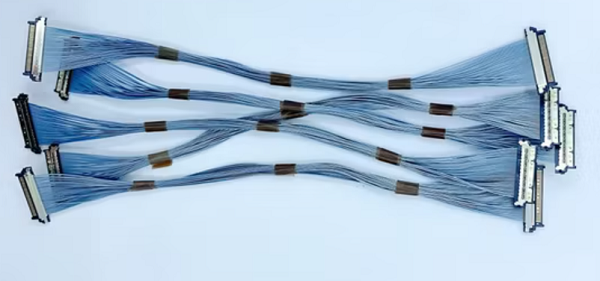

在现代电子工程领域，设备持续向轻薄化、高速化及高密度集成不断推进，传统的线束方案已难以满足新型模组在空间与信号上的严苛要求。由微型同轴电缆与高密度连接器组成的“极细同轴线束”，因此逐渐成为摄像头模组、显示模组、嵌入式设备、AI 摄像系统及工业影像领域中的主流解决方案。

作为长期专注极细同轴线束生产的企业，我们在大量项目应用中发现：KEL USL20-30S 系列是极为经典、稳定且高可靠的匹配连接器之一。下面将从技术视角为您带来一份清晰易读的解析

---

一、为什么极细同轴线束成为主流趋势？

极细同轴线束采用外径极小的微型同轴电缆（如 AWG#42）与微间距连接器组合而成，具备卓越的高速传输与抗干扰能力。与传统排线或双绞线相比，它的优势更加明显：

1.1、卓越的高速与高频性能：同轴结构具有中心导体、绝缘层、屏蔽层等完整层级，能够有效保持差分信号质量，降低反射、串扰等问题，特别适合 MIPI、LVDS、CSI、DSI 等高速接口。

1.2、占用空间极小：线材直径可做到约 0.4mm，结合 0.4mm 微间距连接器，可以在极小区域内布置 20～40 芯以上的高速通道，大幅降低结构空间压力。

1.3、更灵活的布线方式：柔软的线材、极小的弯折半径与可定制的走线方式，使其适用于结构复杂、空间受限的设备内部。

1.4、强大的抗干扰能力：同轴的屏蔽结构与金属外壳连接器的组合，能显著提升 EMI 防护能力，对复杂电磁环境非常友好。

基于以上优势，我们观察到它在小型、高性能模块项目中的需求持续增长，是当前增长速度最快的线束类型之一。

---

二、极细同轴线束设计的关键技术点

在极细同轴线束的设计与量产过程中，需要重点关注以下核心技术要素：

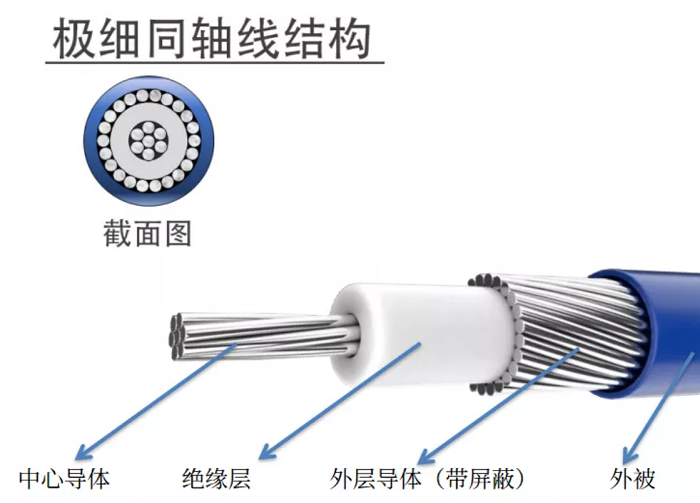

2.1、导体与屏蔽结构设计：微同轴线的中心导体极细，屏蔽层的完整度与编织密度直接影响信号稳定性。几何结构越稳定，高速特性越可靠。

2.2、连接器选型：连接器需与线材规格、Pin 数、间距及高度要求精准匹配。当前 0.4mm 间距已成为主流；而连接器高度越低，对整机薄型化越有利。

2.3、线束长度与布线路径规划：不同设备内部的空间布局差异巨大，线束的长度、折弯角度、分支结构都必须提前合理规划，避免装配应力导致潜在失效。

2.4、加工工艺与一致性控制：微同轴线加工精度要求高，从焊接、压接到屏蔽处理，每道工序都会影响最终品质。因此，工厂的制程能力与参数一致性控制至关重要。

对于长期量产项目，我们会针对弯折寿命、插拔寿命及高速信号完整性进行系统测试，以确保产品在客户应用中的长期稳定性。

---

三、KEL USL20-30S 连接器产品解析

众多适用于极细同轴线束的连接器中，KEL USL 系列因其成熟度高、稳定性好而被广泛应用。其中 USL20-30S 是我们生产中非常常用的型号。

3.1、产品结构特点：通道数：30Pin，满足摄像、显示、传感器等高速小型接口需求。间距：0.4mm，微间距设计适合高密度布局。高度约 1.0mm，极薄结构特别适用于轻薄设备。金属壳设计：强化接地路径与屏蔽能力，提高 EMI 抗干扰性能

3.2 适配线材：USL20-30S 常与 AWG#42 微同轴配合使用，可稳定支持 MIPI D-PHY、LVDS 等高速信号。

3.3 使用表现与应用优势：在大量项目中USL20-30S 展现出以下优点：装配一致性出色、高速信号兼容能力强、几乎适配所有小型模组结构、压接后的拉力强度稳定可靠。

因此，它是极细同轴线束领域中非常典型且推荐的标准化连接器方案。

---

极细同轴线束在高速、柔性、抗干扰与节省空间方面都具备突出的优势，是现代高密度互连技术的重要组成部分。而作为成熟稳定的微间距连接器，KEL USL20-30S 在结构高度、屏蔽性能及 micro-coax 适配方面表现优秀，是众多产品选型中的热门型号。
