从应用需求出发：极细同轴线束选型不能只看线径

对于AI视觉设备、高速显示设备、工业相机以及高性能计算设备而言，极细同轴线束承担的不只是“连接”作用，还直接关系到高速信号传输、空间布局和长期可靠性。因此，工程师在进行极细同轴线束选型时，通常需要综合考虑连接器系列、Pin数、Pitch间距、线材AWG、阻抗、线束长度、Pin定义以及实际安装空间等因素。以本次介绍的 I-PEX 83065-100B-01-D 为例，该产品属于 CABLINE®-VS 50P 1-1 极细同轴线束，采用 50根AWG#40、50Ω蓝色Micro-Coaxial Cable，线束总长度为 200±5mm，两端采用相同的50Pin连接方案，并按照1-1方式进行对应连接。I-PEX官方资料显示，CABLINE®-VS为0.5mm间距、水平对插、机械锁扣结构的高速极细同轴连接器系列，可支持AWG36～AWG44规格的Micro-Coaxial Cable。

---

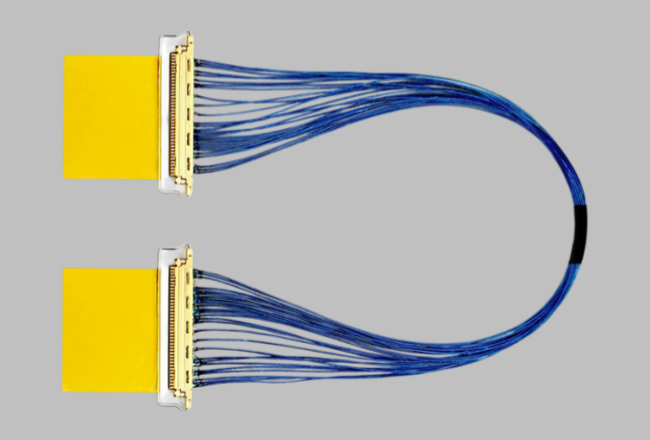

连接器、Pin数与AWG：选型首先要做到“匹配”

从工程设计角度来看，极细同轴线束选型首先要确认连接器是否真正匹配，包括连接器系列、Pin数量、Pitch以及线材规格。I-PEX 83065-100B-01-D 对应的是CABLINE®-VS 50P方案，线材端使用的连接器型号可关注 20454-250T，其官方完整装配型号为 20454-250T-01；该50Pin插头主体对应0.5mm Pitch的CABLINE®-VS方案。 对于线材选择，本产品采用 AWG#40 Micro-Coaxial Cable，阻抗为50Ω。I-PEX CABLINE®-VS系列本身支持AWG36、AWG38、AWG40、AWG42及AWG44 Micro-Coaxial Cable，因此并不是“线越细越好”，而是要结合高速信号、载流需求、机械强度、布线空间和阻抗要求进行综合判断。对于采购人员而言，确认完整料号、Pin数、Pitch、AWG及长度，可以有效减少因规格理解不一致导致的替料或装配风险。

---

长度与信号定义：高速线束选型还要关注传输链路

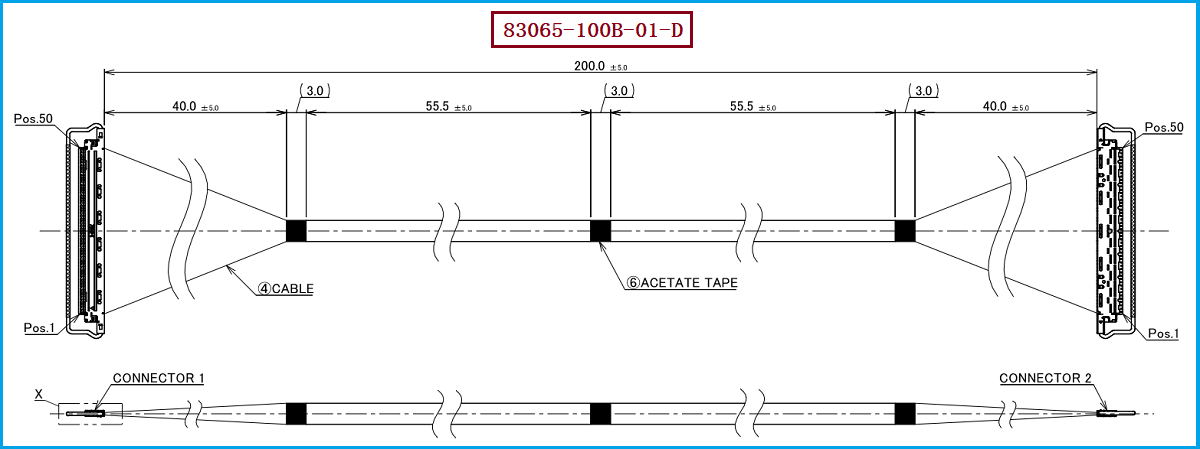

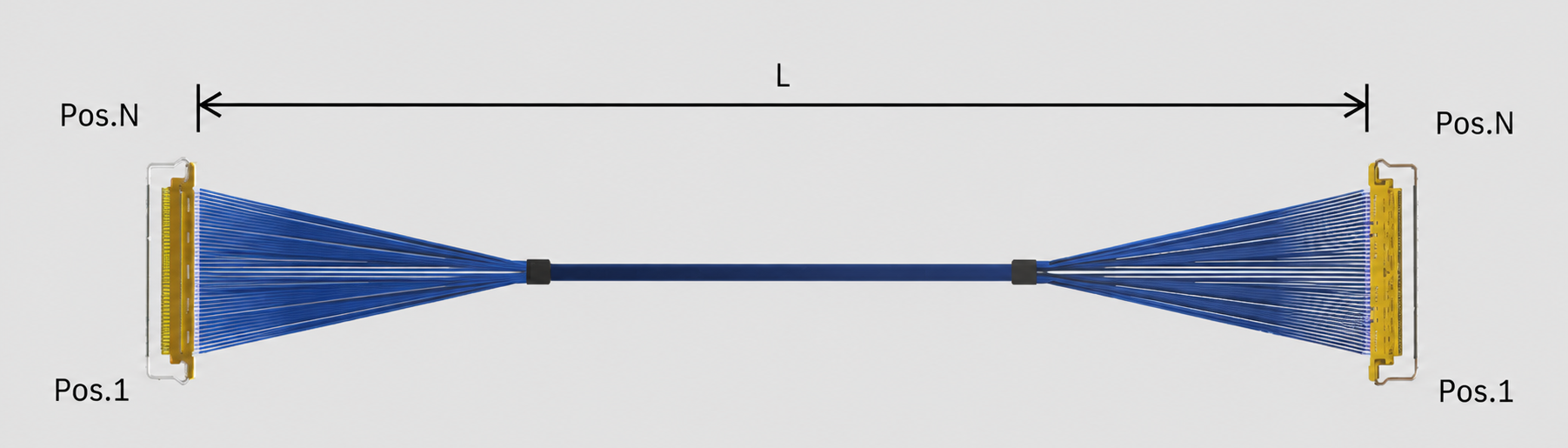

极细同轴线束长度会影响实际设备内部布线以及高速信号完整性，因此不能仅根据“能不能接上”判断是否适合。83065-100B-01-D的图纸明确给出了 200±5mm 的总长度，并采用两端50Pin 1-1直通Pin Assignment，即Connector 1的Pin 50对应Connector 2的Pin 50，Pin 49对应Pin 49，以此类推至Pin 1。 同时，CABLINE®-VS官方产品资料给出的参考测试条件为40Pin、AWG#40、45Ω、100mm线长，并达到32Gbps/lane NRZ的参考传输能力；需要注意的是，这属于连接器系列的参考测试数据，并不等同于83065这款具体200mm线束在所有设备中的实际传输性能。 因此，工程师进行实际选型时，应根据目标协议、信号速率、线长和阻抗要求进行SI验证，而采购人员则应将这些关键参数纳入规格确认文件，而不能只核对一个产品料号。

---

选型和兼容与替代方案参考及建议

对于需要替换I-PEX原装线束的项目，建议工程师按照“连接器型号→Pin数及Pitch→线材AWG及阻抗→线长→Pin定义→安装结构”的顺序进行兼容确认。I-PEX 83065-100B-01-D 属于50Pin、0.5mm Pitch、AWG#40、50Ω、200mm、1-1的CABLINE®-VS线束方案，图纸中的Housing Assembly为 20454-250T-01，同时配套Shell-A 2574-0502、Pull Bar 2576-150-00等结构件，连接器对插端图纸标注为20455-050E-66。 因此，如果项目需要进行国产替代或第二供应商导入，不建议只按照“50Pin极细同轴线”进行替换，而应重点核对连接器结构、线材规格、阻抗、长度、公差、Pin定义以及成品装配尺寸。我们公司可提供：I-PEX 83065-100B-01-D兼容替代线束方案，可依据客户实际设备的连接器、AWG、长度、Pin定义及装配要求进行极细同轴线束匹配，为工程师提供替代设计验证，也为采购人员提供稳定的兼容替代供应选择。

---

极细同轴线束选型的核心是“系统匹配”
极细同轴线束选型并不是简单选择一个线径，而是需要同时考虑高速信号传输、连接器匹配、Pin数与Pitch、AWG、阻抗、长度、线序和机械装配等因素。I-PEX 83065-100B-01-D 采用CABLINE®-VS 50Pin、0.5mm Pitch连接方案，线材端连接器为 20454-250T系列（完整型号20454-250T-01），适配 AWG#40 Micro-Coaxial Cable，50Ω，长度200±5mm，并采用1-1直通定义，适合对小型化、高速传输和可靠连接具有要求的设备内部互连应用。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。 对工程师而言，正确选型能够降低信号完整性和装配风险；对采购人员而言，明确完整规格则有利于实现精准询价、兼容替代和供应链导入。
