8K图像传输为什么对内部线束提出更高要求？

8K超高清图像意味着更高的像素数量和更庞大的视频数据量，当高分辨率、高刷新率、HDR等技术同时应用时，设备内部需要传输的数据量会进一步增加。对于工程师而言，8K图像传输真正的挑战并不只是接口标准本身，而是整个高速信号链路能否在有限空间内保持稳定，包括信号完整性、阻抗控制、串扰、EMI以及连接可靠性等。传统普通导线在高速差分信号传输场景下，需要更加关注线间耦合以及外部噪声对信号质量的影响，而极细同轴线通过中心导体、绝缘层、屏蔽层和外护结构形成相对完整的同轴传输结构，为高速信号提供更加受控的传输环境。I-PEX CABLINE-CA平台采用0.4mm接触间距、水平对插结构，并面向高速数据传输应用，官方资料标称最高可支持32 Gbps/Lane PAM4，因此非常适合被用于高密度、高速内部连接场景。对于采购人员而言，8K设备内部线束已经不是简单的“连接线”，而是影响整机高速性能和产品可靠性的关键零部件之一。

---

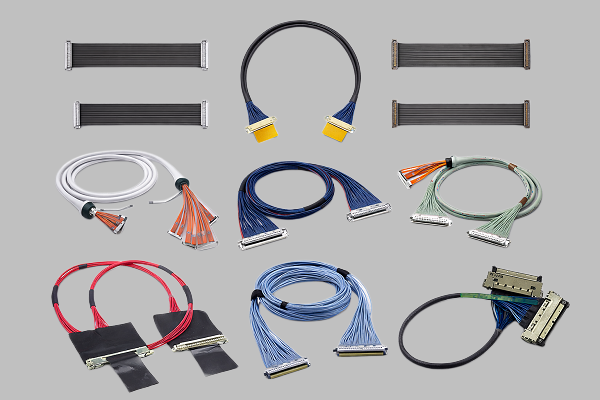

极细同轴线如何支持8K图像传输？核心在于高速信号完整性

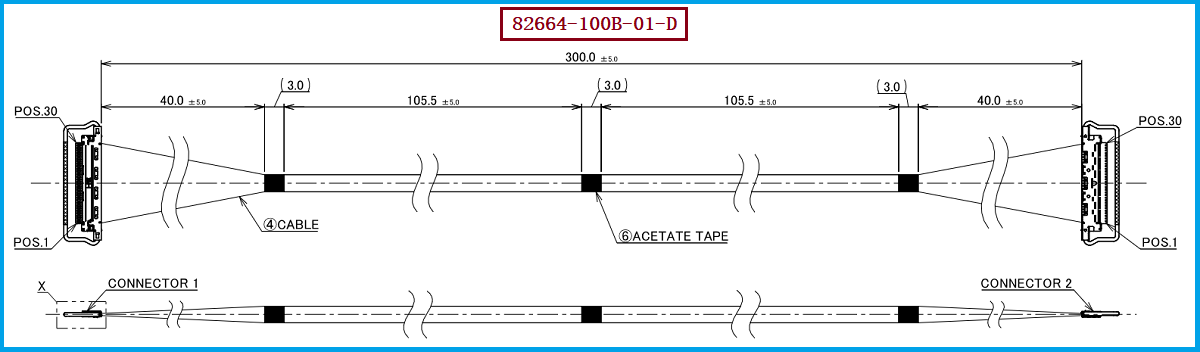

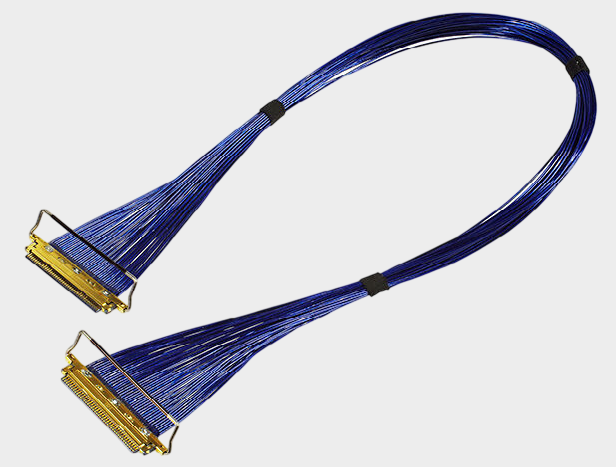

8K图像传输通常意味着高速视频数据链路需要承受更高的带宽压力，而随着信号速率提升，传输链路中的阻抗变化、插入损耗、回波损耗、串扰以及EMI问题都会变得更加敏感。极细同轴线的优势在于其同轴结构能够让信号导体与外围屏蔽结构保持相对稳定的几何关系，并通过屏蔽层降低外部电磁环境对高速信号的耦合影响；同时，50Ω等明确阻抗规格可以为高速链路设计提供更加明确的电气基础。以 I-PEX 82664-100B-01-D 为例，该型号采用30根AWG40、50Ω Micro-Coaxial极细同轴线，标称长度300.0±5.0mm，两端采用1-1直通线位定义，适合需要高密度多通道信号连接的设备内部应用。需要强调的是，极细同轴线本身并不能单独决定设备是否能够实现8K传输，最终能力还取决于视频接口标准、信号速率、线束长度、连接器、PCB走线、发送端与接收端以及整机EMI设计等因素；对于工程师来说，更合理的做法是把线束作为整个高速链路的一部分进行SI/PI和EMI验证。

---

30PIN+0.4MM间距，为高密度8K设备内部布线提供空间优势

8K设备往往需要在有限的内部空间中完成更多高速信号通道的布局，因此连接器尺寸、PIN数量和线束外形同样会影响产品结构设计。I-PEX 82664-100B-01-D 配套的线材端连接器型号为 20634-130T-02，对应30PIN结构，连接器平台采用0.4MM Pitch，属于CABLINE-CA系列高密度连接方案。对于工程师而言，30PIN可以满足多通道高速信号连接需求，而0.4MM超细间距有助于在紧凑PCB空间中实现高密度布置，同时CABLINE-CA平台采用水平对插设计，官方资料显示其插合高度约为1.0±0.1mm，有利于薄型设备内部结构设计。此外，该连接器平台还具有机械锁扣、屏蔽及多点接地设计，能够从连接器端进一步考虑高速信号连接的可靠性与EMI控制。对于采购人员而言，选择此类高密度极细同轴线束时，应同时确认PIN数量、Pitch、连接器型号、线材规格、阻抗、长度和线位定义，而不能仅根据“30PIN高速线”进行替代采购。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82664-100B-01-D 的兼容替代，工程师首先需要确认原设计中的30PIN、0.4MM Pitch连接器平台、AWG40、50Ω Micro-Coaxial线材、300mm长度以及1-1线位定义，并进一步确认连接器端结构与设备PCB端接口完全匹配。在8K高速视频应用中，建议重点验证插入损耗、回波损耗、阻抗一致性、串扰、EMI以及高速眼图等关键指标，而不能只通过低速通断测试判断线束是否合格。对于采购人员而言，国产替代的核心也不仅是价格降低，而是供应商能否长期稳定提供同规格极细同轴线束，并保证连接器装配精度、线位一致性、长度公差及批次一致性。我们公司可提供：I-PEX 82664-100B-01-D兼容替代线束方案，可针对30PIN、0.4MM间距、AWG40、50Ω、300mm、1-1线位以及20634-130T-02连接器等关键规格进行匹配开发，并可根据客户实际设备的长度、走线方式和连接要求提供定制化极细同轴线束方案，为8K显示、高速摄像、机器视觉及其他高速电子设备提供国产兼容替代选择。

---

8K时代，极细同轴线是高速图像链路的重要组成部分
从8K图像传输的角度来看，真正决定高速视频是否稳定的并不是某一根线材或某一个连接器，而是由信号源、PCB、连接器、极细同轴线束和接收端共同组成的完整高速传输链路。I-PEX 82664-100B-01-D 采用AWG40、50Ω Micro-Coaxial线材，30PIN、300mm长度及1-1直通结构，并配套 20634-130T-02 30PIN、0.4MM间距连接器，具备高密度高速内部连接所需要的典型结构特征。对于工程师而言，在8K项目中应重点关注信号完整性、阻抗控制、EMI和连接可靠性；我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。对于采购人员而言，则应重点考察供应商的极细同轴线束制造能力、兼容开发能力、样品验证能力以及量产一致性。选择专业的极细同轴线束制造商，不仅能够解决现有I-PEX线束的兼容替代问题，也能够为未来更高分辨率、更高带宽的视频设备提供稳定的内部高速连接基础。
