60Pin高密度极细同轴线束，兼顾高速传输与紧凑布局

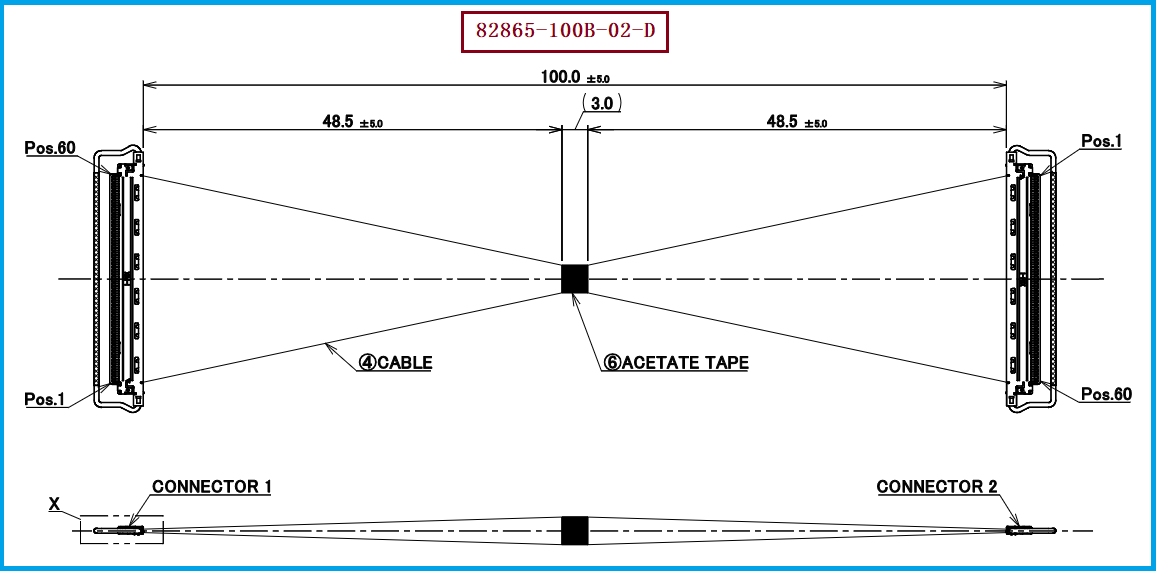

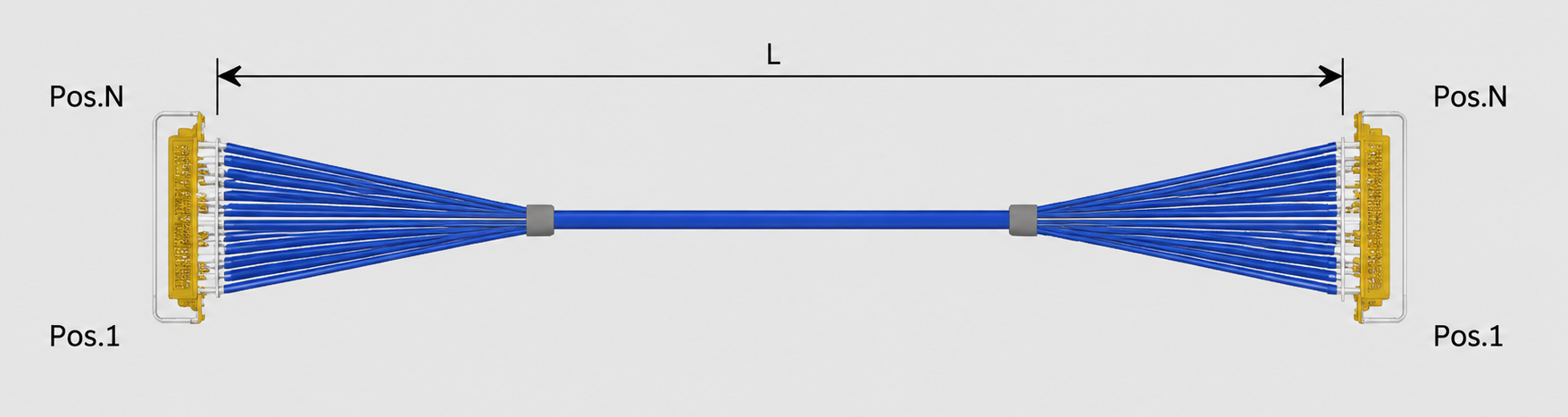

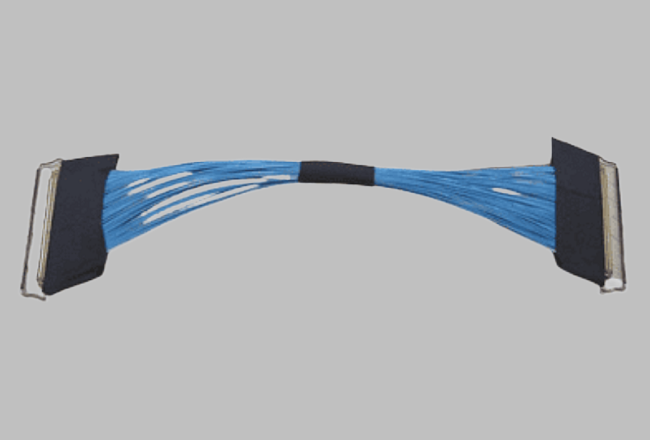

在笔记本电脑、工业视觉、AI设备、高清显示、摄像模组等电子产品中，内部高速信号连接不仅要求传输性能稳定，同时还面临空间越来越小、线束越来越细、布线越来越复杂的问题。针对这类应用，我们可提供与 I-PEX 82865-100B-02-D 对应的极细同轴线束兼容替代方案。该型号属于 CABLINE®-CA 60Pin Harness，采用60根 AWG#40、50Ω Micro-Coaxial Cable（极细同轴线），标称线束长度约100mm，并在线材两端配置相应连接器。其线材端使用的连接器型号为 20634-160T-02，该连接器适配 AWG#40 极细同轴线。对于工程师而言，这种60Pin高密度Micro-Coaxial结构能够在有限空间内实现多路高速信号连接；对于采购人员而言，则可以直接围绕“60Pin、AWG#40、50Ω、100mm、连接器型号”等关键参数进行规格匹配和国产替代评估。

---

极细同轴线束的耐弯折寿命到底多长？不能只看“能弯多少次”

很多工程师和采购人员在选择极细同轴线束时都会关注一个问题：极细同轴线束到底可以弯折多少次？ 实际上，这个问题不能简单回答成“10万次”或“100万次”，因为线束耐弯折寿命并不是一个脱离测试条件就能成立的固定数字。对于 I-PEX 82865-100B-02-D 这类AWG#40极细同轴线束，其具体工程图纸重点规定了线材规格、长度、连接器结构以及电气性能等要求，并没有在该2D Harness图纸中直接给出一个可作为宣传承诺的“弯折次数”。实际耐弯折寿命需要结合弯折半径、弯折角度、弯折频率、运动方式、拉力、扭转、温度、线束固定方式以及同轴线内部导体结构进行测试。例如，同样一根AWG#40极细同轴线，如果采用较大的弯曲半径并进行缓慢往复弯折，其寿命可能明显高于小半径、高频率、带拉扭复合运动的工况。因此，工程师在选型时不应只问“能弯多少次”，而应进一步明确设备实际运动轨迹和弯折条件，再通过耐弯折循环测试+测试前后电气性能检测确定产品是否满足实际寿命要求。

---

为什么AWG#40极细同轴线的耐弯折能力尤其需要关注？

极细同轴线束的优势在于“细”和“高速”，但线径越细，机械设计和制造工艺越需要精细控制。AWG#40 相比普通线缆更加纤细，在连接器端还需要经过剥线、排线、焊接、绝缘保护及固定等工艺，因此真正决定耐弯折可靠性的并不是单纯的线径，而是导体、绝缘层、屏蔽层、外被、端接区域以及成束工艺共同形成的整体结构。特别是在设备内部存在反复开合、滑动、摆动或振动的情况下，如果弯折半径过小，长期循环可能导致导体疲劳、屏蔽结构变化、绝缘层损伤或者连接器端部受力，最终表现为阻抗变化、接触异常、信号衰减增加甚至断路。因此，我们在提供 I-PEX 82865-100B-02-D兼容替代线束方案时，可根据客户设备实际使用环境，对极细同轴线材、端接工艺、线束成形和保护结构进行针对性匹配，并建议通过实际工况模拟进行弯折寿命验证，而不是单纯以理论弯折次数作为产品性能判断依据。

---

选型和兼容与替代方案参考及建议

对于需要替代 I-PEX 82865-100B-02-D 的客户，工程师和采购人员建议首先确认连接器端接口、Pin数量、Pin Assignment、线材规格、特性阻抗、线束长度及设备内部安装空间。其中，该型号的核心匹配条件包括60Pin、AWG#40 Micro-Coaxial Cable、50Ω以及约100mm线束长度，线材端连接器型号为 20634-160T-02。如果设备存在持续弯折或动态运动，还应在常规尺寸与电气参数匹配之外增加耐弯折寿命验证，包括确定最小弯折半径、循环频率、运动行程和测试次数，并在测试前后进行导通、绝缘以及高速信号相关性能检测。对于采购端而言，国产替代不能只比较单价，更应该比较连接器匹配程度、线材一致性、端接工艺、批量一致性、可靠性验证能力以及交付能力。我们公司可提供：I-PEX 82865-100B-02-D兼容替代线束方案，可围绕60Pin、AWG#40等核心规格进行极细同轴线束制造与定制，并可根据客户实际设备的安装、弯折和高速信号传输需求进行方案匹配。

---

耐弯折寿命不是一个固定数字，而是一项需要验证的工程指标
对于 I-PEX 82865-100B-02-D 这款60Pin极细同轴线束而言，其核心价值在于60路高密度Micro-Coaxial连接、AWG#40超细线材、50Ω阻抗体系以及小型化连接结构。而“极细同轴线束的耐弯折寿命到底多长”则应该从实际应用工况出发判断：弯折半径越小、运动越剧烈、循环越频繁，对线束机械可靠性的要求越高。因此，一款真正适合长期使用的极细同轴线束，不仅需要满足尺寸和电气参数，还需要经过与实际应用相匹配的可靠性验证。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。对于正在寻找 I-PEX CABLINE®-CA系列60Pin线束国产替代的工程师和采购人员来说，选择具备极细同轴线束设计、端接、制造及可靠性验证能力的供应商，比单纯寻找一个“参数看起来一样”的替代品更加重要。
