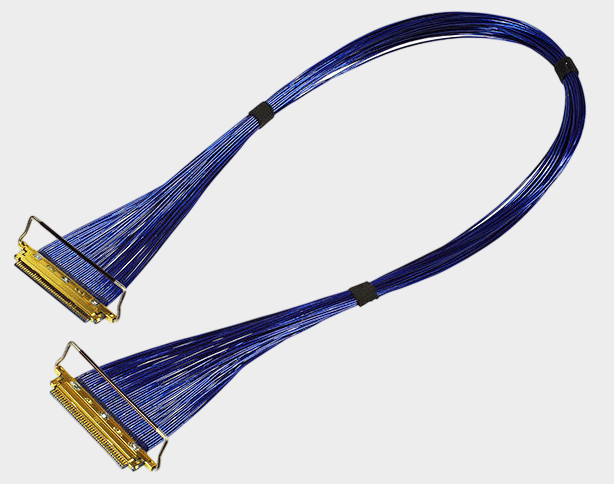

I-PEX 82662-100B-01-D：面向高密度高速设备的极细同轴线束方案

在笔记本电脑、工业相机、高分辨率显示设备、AI视觉设备及其他高速电子产品中，内部信号传输正在同时面临“高速化、小型化、高密度化”三重要求。传统线缆在设备内部空间越来越有限的情况下，很难同时兼顾布线空间、信号完整性以及EMI控制，因此Micro-Coaxial极细同轴线束逐渐成为高速内部连接的重要解决方案。本次介绍的产品为 I-PEX 82662-100B-01-D，属于I-PEX CABLINE®-CA系列30Pin极细同轴线束，采用约100mm长度设计，线材端配套使用 20634-130T-02 连接器主体。该方案以0.4mm级超细间距连接器和极细同轴线材为基础，在有限的设备内部空间中实现多通道高速信号连接，对于工程师而言，可以重点关注其连接器匹配、线序、阻抗、线材规格以及整体尺寸；对于采购人员而言，则可以围绕原厂料号、连接器型号、线束长度及兼容替代能力进行供应商评估。

---

极细同轴线的结构与优势：为什么高速信号更需要Micro-Coax？

理解极细同轴线束，首先要理解“极细同轴线”的基本结构。与普通多芯导线不同，Micro-Coaxial Cable通常由中心导体、绝缘介质层、屏蔽层以及外部保护层等部分组成，信号沿中心导体传输，外部屏蔽结构则能够对电磁场进行约束，并为高速信号提供更加稳定的传输环境。对于高速差分信号而言，线缆的导体尺寸、介质材料、屏蔽结构、线缆外径以及阻抗控制都会影响信号完整性，因此极细同轴线并不是简单地把普通同轴线“做细”，而是在极小尺寸下仍然需要控制电气与机械性能。其主要优势在于：单根线缆独立屏蔽、抗外部电磁干扰能力较强、相邻信号之间更容易进行隔离、能够支持高密度布线，同时线缆柔软度和空间适应性较好。对于工程师来说，这意味着在有限空间内布置多路高速信号时，可以减少传统线束所带来的空间压力；对于采购人员来说，则需要注意不能仅按照“线径相同”判断是否能够替代，还应进一步确认特性阻抗、结构尺寸、屏蔽方式、连接器端接工艺以及高速信号测试结果。

---

82662-100B-01-D的工程价值：30Pin、100mm与20634-130T-02连接器协同设计

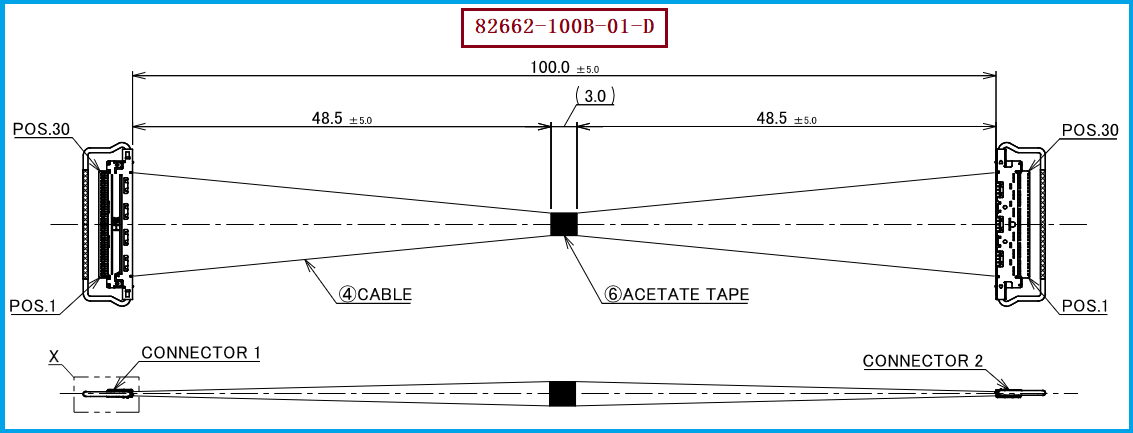

I-PEX 82662-100B-01-D 的关键识别信息包括：CABLINE®-CA系列、30Pin、Micro-Coaxial极细同轴线、100mm长度以及1-1对应线序设计；与线材端配套的连接器主体型号为 20634-130T-02。从工程应用角度看，30Pin意味着该线束需要在非常有限的连接器空间内完成多通道信号连接，因此制造过程中对线序管理、端接精度、屏蔽连续性以及连接器装配一致性的要求较高。CABLINE®-CA本身采用0.4mm Pitch、水平对插结构，并具有机械锁扣、屏蔽及多点接地等设计特点，其系列产品面向高速、小型化内部连接应用。对于采购部门，在寻找替代供应商时，建议将 “82662-100B-01-D + 20634-130T-02 + 100mm + 30Pin” 作为基础识别组合，而不是只提供“30Pin极细同轴线”这一笼统需求；这样更有利于供应商准确理解产品结构，减少因连接器、长度、线序或端接方式不一致而产生的重复打样。

---

选型和兼容与替代方案参考及建议：工程师与采购人员应该重点确认什么？

对于 I-PEX 82662-100B-01-D 的选型、兼容和国产替代，建议工程师优先从“连接器—线材—结构—电气—可靠性”五个方面进行确认：首先确认连接器系列、30Pin规格以及 20634-130T-02 等线材端连接器型号是否匹配；其次确认极细同轴线的线规、外径、阻抗及屏蔽结构；再次核对100mm长度、两端连接器方向、线序及固定位置，避免尺寸看似一致但无法实际装机；随后通过导通、绝缘、耐压以及高速信号完整性等测试验证替代品；最后再根据实际设备的弯折、振动、温度及长期使用条件进行可靠性验证。对于采购人员而言，建议在询价阶段直接提供原厂料号 82662-100B-01-D、连接器型号 20634-130T-02、30Pin以及100mm等完整信息，并要求供应商进行样品确认和规格承认。我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案，可根据客户提供的原厂线束、产品图纸或样品，对极细同轴线材、连接器端接、线序、长度及整体结构进行针对性开发，为需要国产替代、第二供应商导入或成本优化的客户提供极细同轴线束解决方案。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 82662-100B-01-D 等原厂型号提供兼容替代开发与批量制造服务，帮助客户降低对单一原厂供应渠道的依赖，并为高速显示、工业视觉、AI设备及其他高密度电子设备内部连接提供稳定的极细同轴线束方案。

---

I-PEX 82662-100B-01-D 是一款以30Pin、100mm Micro-Coaxial极细同轴线束为基础的高速内部连接方案，配套线材端连接器型号为 20634-130T-02。从产品技术角度看，其价值不仅在于线缆“足够细”，更在于通过极细同轴结构、独立屏蔽以及高密度连接器实现小空间内的高速信号传输。对于工程师，选型时应重点关注阻抗、线材结构、连接器、线序、尺寸及高速信号完整性；对于采购人员，则应重点确认原厂料号、连接器型号、长度、交期、样品验证及批量制造能力。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82662-100B-01-D兼容替代线束方案，为客户提供从样品开发到批量生产的极细同轴线束国产替代服务。

关于我们

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
