随着高分辨率显示器、高刷新率面板以及轻薄化电子设备不断升级，设备内部高速信号互连对于连接器与线束方案提出了更高要求。尤其是在eDP、V-by-One HS、高速工业显示、Mini PC以及轻薄笔记本等应用场景中，极细同轴线束（Micro Coaxial Cable）正逐渐成为高速显示互连的重要解决方案。

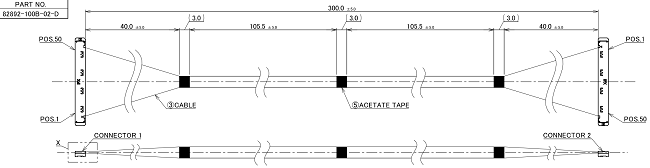

I-PEX 82892-100B-02-D作为CABLINE-SS系列中的50Pin极细同轴线束方案，凭借高密度结构、小型化设计以及16Gbps高速传输能力，在高速显示领域具有较高的应用价值。

---

一、CABLINE-SS系列的结构特点与高速性能优势

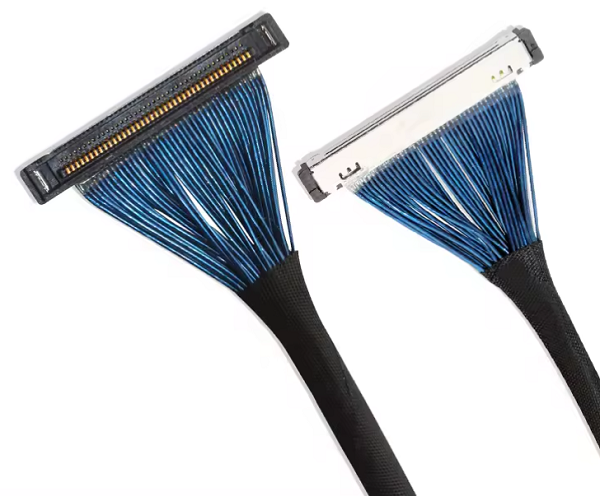

I-PEX 82892-100B-02-D属于CABLINE-SS系列标准线束组件，采用50Pin高密度设计，并搭配40AWG极细同轴线，可有效满足超薄设备内部有限空间的布线需求。该系列连接器Pitch仅为0.4mm，整体连接结构紧凑，适用于：

1. Notebook笔记本电脑，

2. Mini PC，

3. 工控显示设备，

4. 高端显示模组，

5. 高刷新率LCD屏幕方案。

在高速传输性能方面，CABLINE-SS系列支持最高16Gbps/lane高速信号传输，可广泛应用于：eDP高速屏线、USB4内部高速连接、V-by-One HS接口、高速显示数据传输系统，同时，在SI高速信号完整性表现方面，该系列对于插入损耗、串扰以及回波损耗等参数均具备较好的控制能力，可帮助系统提升高速传输稳定性。

---

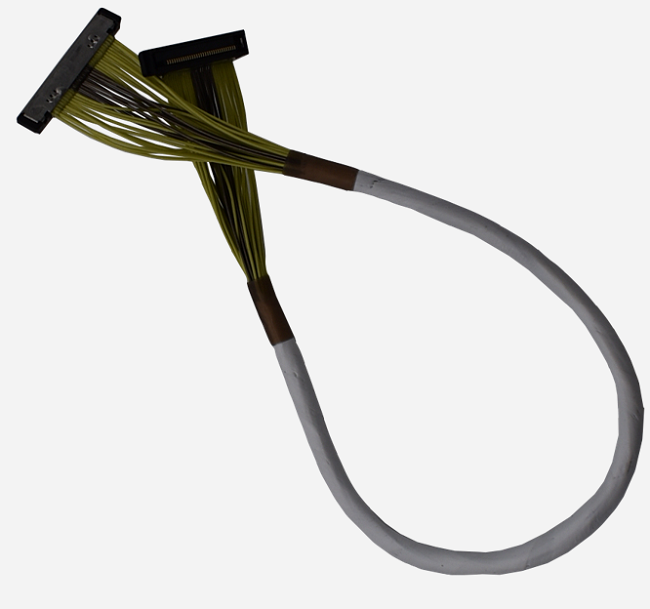

二、I-PEX 20373-R50T-06连接器结构解析

该线束方案所搭配的连接器型号为20373-R50T-06，属于CABLINE-SS系列插头端连接器；该型号采用垂直插拔式结构设计，能够提升设备内部安装效率，并具备较好的端子接触稳定性。同时，产品采用W-point Contact接触结构，可进一步增强连接可靠性，并降低异物干扰带来的接触风险。相比传统LVDS线束结构，CABLINE-SS系列在以下几个方面具有明显优势：

1、支持更高速率传输：能够满足16Gbps级别高速显示接口需求，更适用于新一代高刷新显示设备。

2、更适合超薄化设备：0.4mm Pitch以及小型化结构，可有效节省设备内部空间。

3、柔性布线能力更强：极细同轴线束在转轴区域、狭窄空间以及复杂走线路径中具备更好的弯折与布线性能。

因此，对于需要兼顾高速传输与轻薄结构设计的设备而言，Micro Coaxial Cable方案具备较高适配优势。

---

三、50Pin极细同轴线束选型建议与兼容替代方案

在实际项目开发过程中，50Pin极细同轴线束通常应用于：

1. 高分辨率eDP显示屏，

2. 高速工业显示系统，

3. 高刷新率LCD显示模组，

4. 轻薄型计算设备，

5. 医疗与工控显示平台。

在线束选型阶段，建议重点关注以下几个方面：Pin数规格、线材AWG线规、高速传输速率、弯折空间需求、EMI电磁干扰控制、设备内部结构布局，目前CABLINE-SS系列除50Pin外，还提供30Pin、40Pin等多种Pin位规格，可根据不同主板接口与显示方案进行灵活搭配。此外，针对部分存在停产、交期偏长或BOM成本优化需求的项目，也可考虑兼容替代型极细同轴线束方案。

目前我们公司也可提供82892-100B-02-D对应的兼容替代型极细同轴线束组件，并可根据客户设备结构、线束长度以及SI性能需求进行定制开发，以满足不同项目的应用需求。

---

随着高速显示接口持续升级，极细同轴线束正在成为高端电子设备内部高速互连的重要组成部分。I-PEX 82892-100B-02-D凭借50Pin高密度设计、小型化结构以及16Gbps高速传输能力，在eDP屏线、高速显示模组及轻薄设备领域具有明显应用优势。

我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
