随着笔记本电脑、平板电脑、AR/VR设备、工业显示终端以及各类高速数据传输设备不断向轻量化、高性能方向发展，设备内部连接方案对传输速度、信号质量和空间利用率提出了更高要求。在众多高速互连方案中，采用Micro Coaxial Cable（极细同轴线）的高速线束凭借优异的抗干扰能力、稳定的信号传输性能以及灵活布线优势，成为eDP、LVDS及其他高速显示接口的重要连接方式。本文将以I-PEX 81465-100B-02-D极细同轴线束为例，介绍30Pin CABLINE-UM高速线束方案的结构特点及应用价值。

---

一、I-PEX 81465-100B-02-D极细同轴线束结构介绍

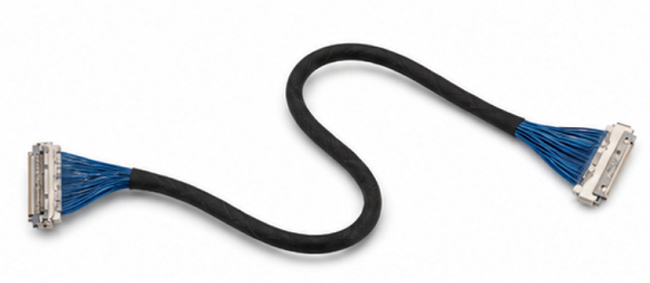

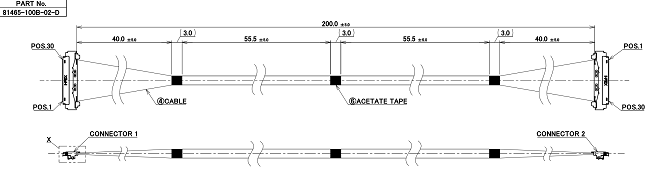

I-PEX 81465-100B-02-D是一款基于CABLINE-UM系列设计的30Pin高速极细同轴线束组件，标准线长为200mm，采用40AWG Micro Coaxial Cable，可满足高速信号传输环境下对低损耗、低串扰及高稳定性的要求；该线束广泛适用于显示模组连接、嵌入式显示系统、高速通信模块以及工业自动化设备内部互连等应用场景。在线束组件配置方面，采用I-PEX 20878-030T-01连接器，属于CABLINE-UM系列产品，具备以下特点：

1. 0.4mm超细间距（Pitch）设计；

2. 高密度、小型化结构；

3. 支持高速差分信号传输；

4. 优秀的EMI电磁屏蔽性能；

5. 多点接地结构设计，提高传输稳定性；

6. 适用于紧凑空间内的高速连接应用。

凭借全屏蔽结构及良好的接地设计，该连接器能够有效降低外部电磁干扰，为高速显示及数据传输系统提供可靠的连接保障。

---

二、30Pin CABLINE-UM高速线束方案的技术优势

在高速互连设计中，信号完整性和空间布局往往是影响产品性能的重要因素。I-PEX 81465-100B-02-D采用40AWG极细同轴线方案，在保证传输性能的同时，可有效减少内部布线占用空间；相较于传统FFC/FPC排线方案，极细同轴线束具备以下优势：

1、优异的信号完整性：极细同轴结构能够更好地控制阻抗一致性，减少信号反射与衰减，提高高速差分信号传输质量。

2、更强的抗干扰能力：每条信号线均具备独立屏蔽结构，可有效降低串扰和外部EMI影响，满足高速显示与高速数据通信需求。

3、更低的插入损耗：在线长相同的情况下，极细同轴线能够实现更稳定的高速传输表现，有利于高带宽应用的长期稳定运行。

4、更灵活的内部布线：40AWG线径细小、柔韧性高，可满足轻薄型电子设备内部复杂走线需求，提高整机设计自由度。

目前，该类高速线束方案已广泛应用于：笔记本电脑显示模组；工业显示终端；医疗设备显示系统；AR/VR设备；智能硬件及嵌入式系统；高速数据传输模块等领域。

此外，针对不同项目需求，我们公司还可以依据客户图纸、规格参数及应用要求，提供与81465-100B-02-D对应的兼容型或定制化极细同轴线束组件方案，帮助客户优化产品开发周期及供应链管理。

---

三、选型和兼容与替代方案参考及建议

在项目选型过程中，除了关注Pin数和线长参数外，还应重点评估接口规格、信号速率、线规要求以及设备安装空间；选型建议如下：

1. 原厂连接器型号：20878-030T-01，

2. Pin数规格：30Pin，

3. Pitch规格：0.4mm，

4. 线材类型：40AWG极细同轴线（Micro Coaxial Cable），

5. 典型应用：eDP显示接口、高速显示模组、工业显示设备。

兼容与替代方案参考：当原型号供应周期较长时，可评估相同Pin位、相同Pitch规格的兼容连接器方案；保持阻抗、屏蔽结构及机械尺寸一致是替代设计的重要原则；对于新项目开发，可采用定制化极细同轴线束组件方案，在保证性能的同时优化成本与交付周期；替代方案导入前建议进行插损、回损、阻抗及可靠性验证测试，确保系统稳定运行。

---

随着高分辨率显示、高刷新率应用以及高速数据通信技术的快速发展，设备内部高速连接方案的重要性不断提升。由CABLINE-UM系列连接器与40AWG极细同轴线组成的I-PEX 81465-100B-02-D极细同轴线束，凭借小型化设计、优异的信号完整性、良好的抗干扰能力以及可靠的连接性能，已成为众多显示设备和高速电子产品的重要互连方案。
