随着人工智能设备、高分辨率显示终端、工业视觉系统以及高性能嵌入式平台的快速普及，设备内部的数据传输速率不断提升，对高速连接组件的信号完整性、抗干扰能力以及空间利用率提出了更高要求。极细同轴线束（Micro Coaxial Cable Harness）凭借高速传输、优异屏蔽性能及轻薄布线优势，已成为显示模组、高速数据链路和嵌入式设备中的重要连接方案；本文将以I-PEX 82862-100B-02-D为例，分析20Pin极细同轴线束在32Gbps高速传输场景中的应用特点与技术优势。

---

一、I-PEX 82862-100B-02-D 20Pin极细同轴线束结构介绍

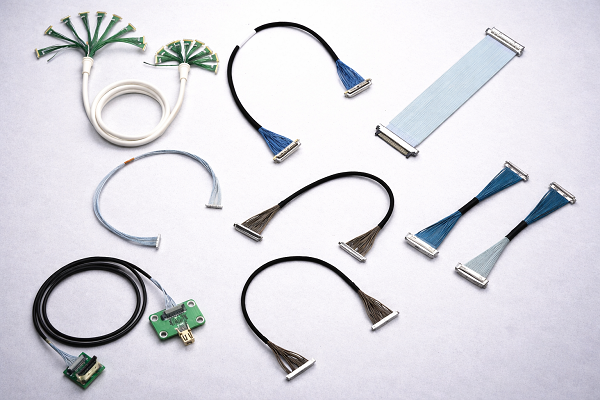

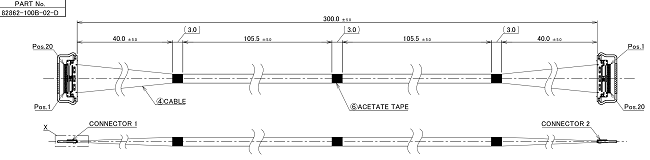

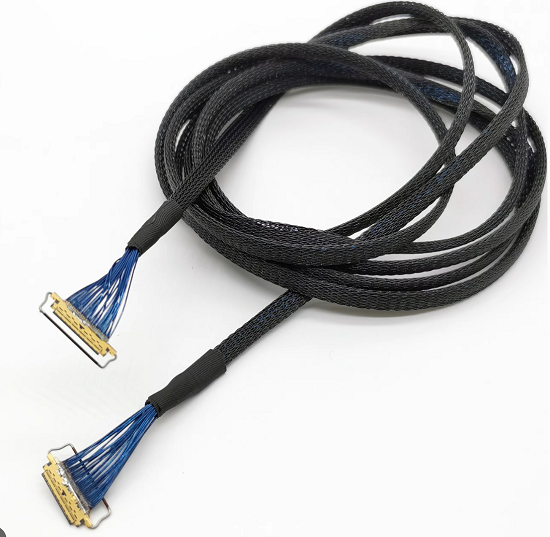

I-PEX 82862-100B-02-D属于CABLINE-CA系列评估用极细同轴线束，采用20Pin接口配置，搭配AWG40极细同轴线材，标准线长为300mm；其AWG40 Micro Coax结构具备较小线径和优异的高速传输特性，能够在有限安装空间内完成高速差分信号布线。同时，每根线材均具备独立屏蔽结构，可有效降低外部电磁干扰及线间串扰，提升整体信号稳定性。

对于eDP显示接口、高端工业显示设备、AI边缘计算终端以及高速数据采集平台等应用而言，该方案不仅能够满足高速数据传输需求，同时兼顾设备轻量化和紧凑化设计要求。

---

二、I-PEX  CABLINE-CA系列连接器20634-120T-02技术特点解析

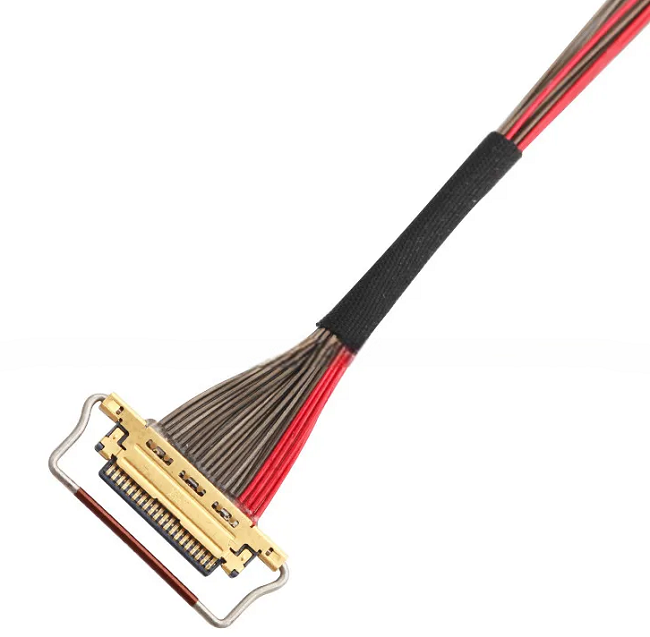

I-PEX 82862-100B-02-D所搭配的连接器型号为20634-120T-02，属于CABLINE-CA高速连接器系列产品；该连接器采用0.4mm超细间距设计，支持水平插拔方式，并配置机械锁扣结构，可增强连接稳定性，有效避免设备震动或长期运行过程中产生接触不良现象。

在高速信号传输方面，CABLINE-CA系列采用多点接地及全方位屏蔽设计，可有效保持阻抗连续性，降低回波损耗（Return Loss）和串扰（Crosstalk）对信号质量的影响。同时，该平台支持最高32Gbps/Lane的数据传输能力，可满足新一代高速显示和计算设备的带宽需求。因此，该系列连接器被广泛应用于：高刷新率显示器、工业视觉系统、高速摄像模组、AI计算设备、边缘计算终端、下一代嵌入式平台。

---

三、实现32Gbps高速传输的核心技术因素

实现32Gbps级别高速数据传输，并非单纯依赖连接器性能，而是线材、连接器以及制造工艺共同优化的结果。

首先，82862-100B-02-D采用AWG40极细同轴线结构，每组高速信号均通过独立屏蔽层进行隔离，可有效抑制串扰并提高抗电磁干扰能力。

其次，20Pin差分信号布局经过高速优化设计，有助于保持阻抗一致性，降低信号衰减和反射问题，从而提升整体传输稳定性。

此外，CABLINE-CA连接器内部高速结构经过专门优化，可进一步减少插入损耗，提高高速信号通过连接区域时的完整性表现。

在线束制造过程中，还需要严格控制以下关键工艺环节：剥线尺寸精度控制、端接工艺一致性、压接品质管理、阻抗匹配控制、高速性能测试验证；对于需要国产化替代或成本优化的项目，我们可以提供与82862-100B-02-D相同规格的极细同轴线束定制方案，在满足接口定义、尺寸结构及性能指标要求的基础上，实现兼容替代和定制开发需求。

---

四、选型建议及兼容替代方案参考

对于采用20Pin高速接口设计，且传输距离在300mm左右的项目，82862-100B-02-D是一款成熟且应用广泛的参考方案；在不同项目需求下，可根据实际情况进行选型扩展，更高Pin数需求可选择同系列产品：30Pin、40Pin、50Pin、60Pin的极细同轴线束；更紧凑空间需求可根据设备内部布局选择：AWG42、AWG44超细同轴线。

兼容与替代方案评估重点：

在进行兼容或国产替代时，建议重点确认以下参数：

1. 接口定义是否一致，

2. Pin脚排列方式，

3. 阻抗控制要求，

4. 最大传输距离，

5. 支持的数据传输协议，

6. SI（信号完整性）性能指标，

7. EMI（电磁兼容）性能要求；

对于批量导入项目，建议优先完成样品测试及高速性能验证，再进入正式量产阶段，以确保系统运行稳定可靠。

---

作为CABLINE-CA系列中的20Pin高速互连解决方案，I-PEX 82862-100B-02-D凭借AWG40极细同轴线结构、20634-120T-02高速连接器以及完善的屏蔽设计，可满足32Gbps级高速数据传输需求。无论是在高分辨率显示设备、工业视觉系统、AI边缘计算平台，还是高速嵌入式应用场景中，该极细同轴线束均能够提供优异的信号完整性、稳定的传输性能以及良好的空间适配能力。
