随着AI终端、高刷新显示器、VR设备、工业控制以及轻薄型笔记本电脑不断向高性能方向发展，设备内部高速互连对于线束的要求也越来越严格。传统LVDS线材在高频高速环境下逐渐面临带宽和抗干扰能力不足的问题，而Micro Coaxial Cable（极细同轴线）凭借低损耗、强屏蔽以及优异的高速传输性能，正逐渐成为高速显示与数据传输的重要解决方案；其中，I-PEX 82891-100B-02-D 50Pin极细同轴线束，就是目前高速显示及高带宽设备中应用较广的一类高速线束组件。

---

一、I-PEX 82891-100B-02-D极细同轴线束结构特点解析

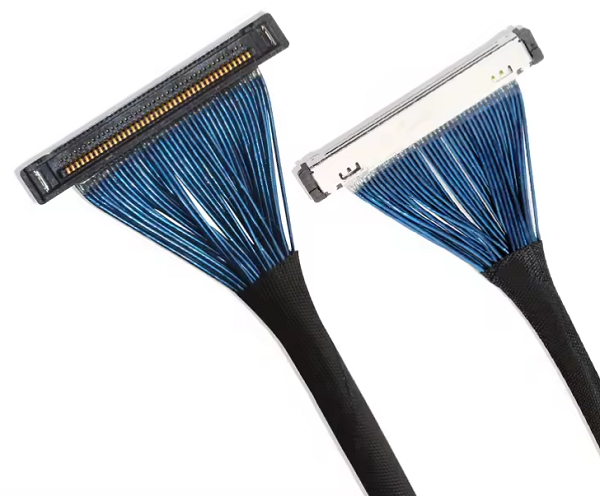

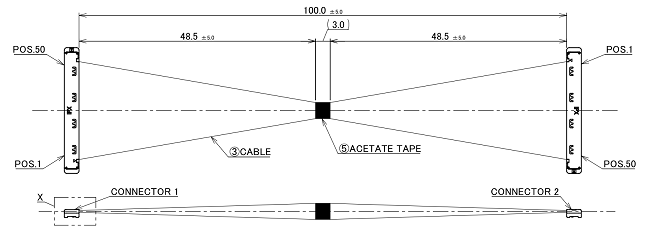

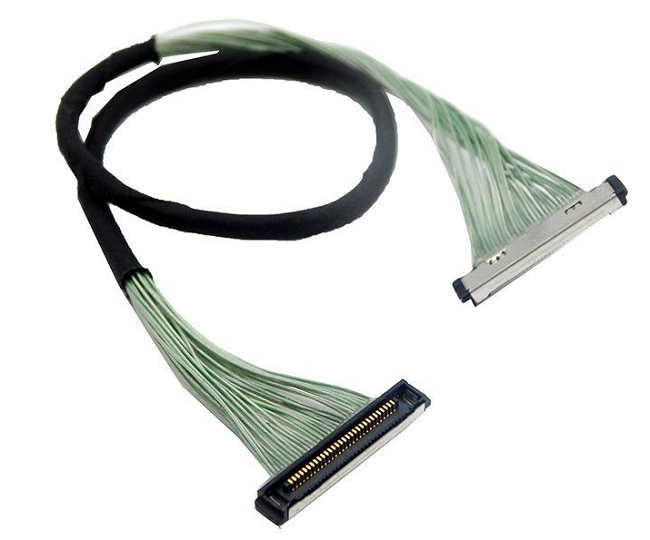

从产品结构来看，82891-100B-02-D 属于 CABLINE-SS 系列高速极细同轴线束组件，采用50Pin设计，并搭配40AWG Micro Coaxial Cable，可支持约16Gbps/lane高速信号传输。

相比传统排线结构，极细同轴线内部采用独立屏蔽设计，可有效降低高速信号传输过程中的串扰与电磁干扰，从而提升整体SI性能与EMI控制能力。因此，该类线束非常适用于：eDP高速显示传输、PCIe高速接口、USB高速数据传输、工业显示系统、Mini LED与高分辨率显示模组；尤其是在超薄笔记本、屏幕转轴区域以及内部空间有限的设备中，40AWG极细同轴线能够兼顾柔性布线与高速稳定传输，优势更加明显。

---

二、I-PEX 20373-R50T-06连接器方案介绍

在连接器部分，82891-100B-02-D 主要搭配的是 I-PEX CABLINE-SS 系列高速连接器，型号为：20373-R50T-06；该连接器采用0.4mm Pitch超薄设计，具有体积小、接地性能优良以及高速传输稳定等特点，可有效减少设备内部空间占用。同时，其高速差分结构能够进一步优化信号完整性，在16Gbps高速环境下依然能够保持较低损耗和良好的Eye Diagram表现。

CABLINE-SS 系列连接器目前广泛应用于：高刷新率显示设备、工控设备、医疗电子设备、AI边缘计算终端、高速嵌入式系统，随着高速内部互连需求持续提升，这类高速微同轴连接方案正在成为新一代电子设备的重要组成部分。

---

三、选型参考与兼容替代方案建议

在实际项目开发过程中，工程师除了关注Pin数外，还会重点考虑以下几个方面：线径规格、阻抗控制能力、线束长度、EMI屏蔽性能、连接器兼容性、高速SI参数表现，82891-100B-02-D 属于50Pin高速规格，更适用于高通道、高带宽数据传输场景。如果设备空间更加紧凑，也可选择同系列20Pin、30Pin或40Pin方案，以满足不同结构设计需求。

在兼容与替代方面，目前市场上部分JAE、HRS（Hirose）以及国产高速微同轴方案，同样能够实现类似高速传输功能。不过在实际导入过程中，仍需重点验证：阻抗匹配一致性、高频Insertion Loss、插拔寿命、高速Eye Diagram表现、EMI稳定性。

针对部分成本优化项目，目前行业内也已逐渐出现兼容 CABLINE-SS 结构的国产替代方案。我们同样可提供该型号兼容型极细同轴线束组件，并支持：不同Pin数定制、不同线长方案、多种线材规格选择、高速显示与数据传输应用适配，可广泛应用于消费电子、工业控制、高速显示以及AI智能终端等领域。

---

I-PEX 82891-100B-02-D 极细同轴线束之所以能够满足16Gbps高速传输需求，核心在于其采用了40AWG Micro Coaxial Cable、高性能独立屏蔽结构以及 CABLINE-SS 高速连接器方案，能够在有限空间内实现高速率、低损耗和高稳定性的平衡。随着AI设备、高刷新显示以及高速内部互连需求不断增长，Micro Coaxial Cable 极细同轴线束未来在高端电子设备中的应用空间也将进一步扩大。
