极细同轴线为什么能够承受高频弯折？

在笔记本电脑、显示设备、工业相机、医疗设备等空间受限产品中，极细同轴线束往往需要经过转轴、狭窄走线槽或结构拐角，长期工作过程中会反复弯折。很多工程师关注的核心问题是：线缆这么细，为什么还能承受大量次弯折而不容易发生断芯、开裂或信号异常？关键并不只是“线很细”，而在于导体、绝缘层、屏蔽层和外部结构之间需要形成合理的柔性匹配。极细同轴线采用同轴结构，内部导体负责信号传输，外部屏蔽结构与绝缘材料共同保护内部导体；当线材弯曲时，如果各层材料的机械性能、外径以及结构设计匹配合理，弯曲应力就能够得到分散，而不是集中作用在某一个位置。对于工程师而言，真正影响弯折寿命的通常是导体疲劳、屏蔽层损伤、绝缘层开裂以及端部应力集中等因素，因此“线径小”并不等于“耐弯折能力差”。

---

极细同轴线能够反复弯折，关键在于降低应力集中

一条极细同轴线束能否长期可靠工作，与弯折半径、弯折方向、固定方式以及线材本身的结构都有关系。如果线缆在某个位置形成过小弯折半径，反复动作后局部应力会不断累积，最终可能表现为导体疲劳、屏蔽结构损伤甚至阻抗和信号传输特性变化。因此，在实际线束设计中，不能简单追求“越细越好”，还需要综合考虑线材外径、柔韧性、弯折路径以及端部固定工艺。对于 I-PEX CABLINE®-SS 系列而言，其采用 0.4mm 间距、垂直插拔/水平出线结构，并通过 W-Point 双触点设计提高接触可靠性；该系列支持多种 Micro-Coaxial Cable，包括 AWG36、AWG38、AWG40 等，并面向高速数据传输应用。 对于需要长期运动的设备，工程师在选型时还应避免让弯折应力直接集中到连接器压接或线材出口区域，这往往比单纯比较线缆粗细更加重要。

---

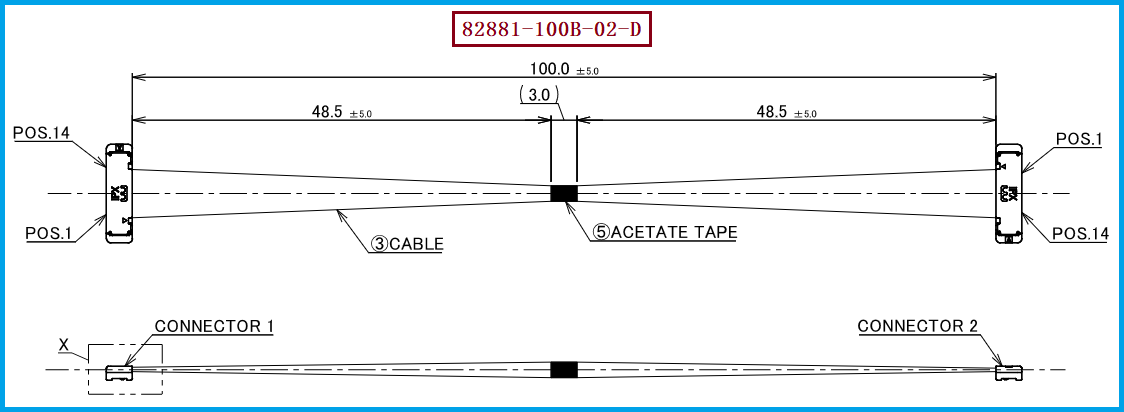

I-PEX 82881-100B-02-D极细同轴线束：14Pin、100mm、1-N

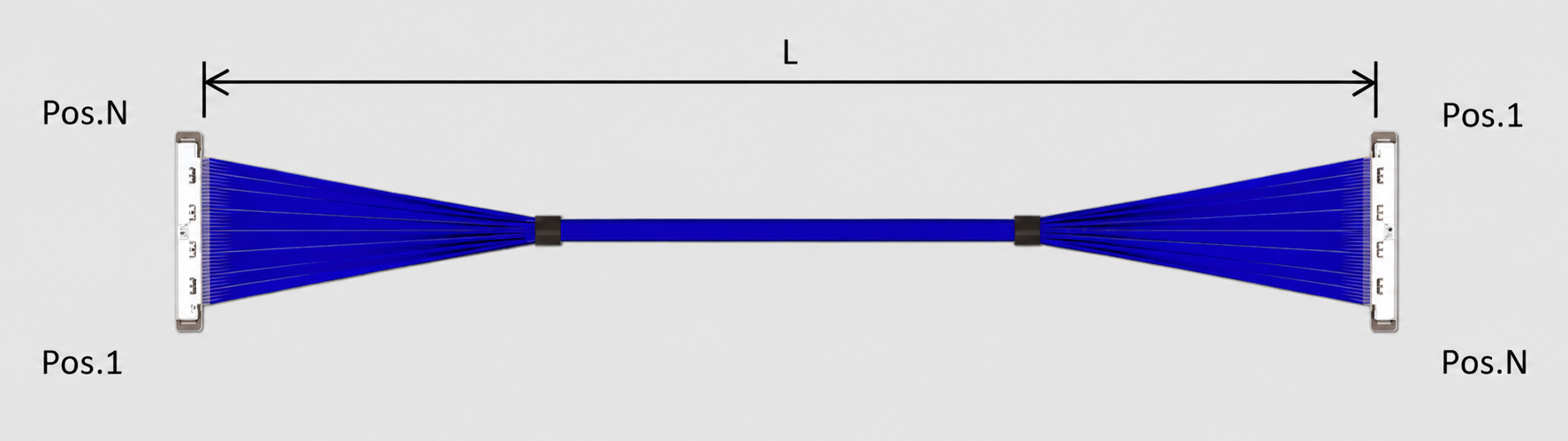

本次对应的产品为 I-PEX 82881-100B-02-D 极细同轴线束，属于 CABLINE®-SS 14Pin、100mm、1-N 线束产品。根据对应产品资料，该线束采用 Micro-Coaxial Cable AWG#40，并采用 14Pin 结构；线位定义为 1-N，即两端线位按照对应图纸要求进行反向对应，因此对于工程师进行维修、替换或重新打样时，不能只确认“14Pin”这一项，还必须确认具体的线位定义。该产品使用的线材端连接器型号为 20373-R14T-06，I-PEX 官方资料也将 20373-R14T-06 列为 CABLINE®-SS 14Pin Plug Housing，并明确其适用 Micro-Coaxial Cable AWG40、AWG36 等规格。 因此，从工程应用角度看，I-PEX 82881-100B-02-D + 20373-R14T-06 + 14Pin + 1-N 应作为一个完整的替代选型信息进行确认，而不能只拿连接器型号或Pin数进行简单替换。

---

选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 82881-100B-02-D 替代品的工程师和采购人员，建议重点核对连接器系列、Pin数、0.4mm间距、线材规格、线束长度、线位定义、端部结构以及实际安装空间等参数，同时还需要关注高速信号应用中的阻抗、串扰、插损和屏蔽连续性等指标。尤其是 1-N 线位定义不能在替代过程中随意改成 1-1，否则即使连接器能够正常插合，也可能造成系统信号对应关系错误。I-PEX 官方页面列出了 CABLINE®-SS 14Pin 的 82881 L=100mm 1-N 产品，同时也有不同长度及 1-1 线位定义的对应产品，因此实际采购时应根据原设备BOM、工程图纸和线位要求进行确认。 我们公司可提供：I-PEX 82881-100B-02-D兼容替代线束方案，可围绕14Pin、AWG规格、100mm长度、1-N线位定义及对应连接器配置进行极细同轴线束的生产制造，并根据客户提供的样品、图纸或技术参数进行兼容性方案确认，为工程替换、批量采购及国产化供应提供线束产品支持。

---

耐弯折不是单纯靠“线细”，而是靠整体结构与制造工艺
极细同轴线能够在设备内部经历大量弯折而保持可靠工作，本质上取决于导体、绝缘层、屏蔽结构、线材外径、弯折半径、端部固定及连接器装配等多个因素的综合匹配。对于 I-PEX 82881-100B-02-D 这类 14Pin 极细同轴线束而言，工程师和采购人员在寻找替代产品时，更应该从“完整线束规格”而不是单一连接器型号出发进行确认。以 20373-R14T-06 为线材端连接器、1-N 为线位定义的兼容替代方案，需要同时保证机械尺寸、线路对应及电气性能满足原应用要求。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。通过合理的极细同轴线材选择、精细化加工和稳定的端部装配工艺，可以更好地满足设备对柔性布线、长期弯折和高速信号传输的综合需求。
