MIPI D-PHY与C-PHY不同，极细同轴线束选型关注点也不同

在智能终端、工业视觉、摄像头、显示模组以及AI视觉设备中，MIPI已经成为高速图像与数据传输的重要接口之一。对于工程师而言，MIPI D-PHY与C-PHY虽然都属于MIPI物理层技术，但二者在信号组织方式上存在明显区别：D-PHY主要采用差分数据通道与时钟通道进行传输，而C-PHY则通过三线一组的Trio结构传输数据，并利用三相编码方式提升传输效率。因此，在选择配套的极细同轴线束时，不能简单地认为“支持MIPI的线束就同时适用于所有D-PHY和C-PHY应用”，而需要结合具体PHY架构、通道数量、阻抗要求、信号速率、线长、串扰以及连接器端接方式进行系统级验证。对于工程师来说，D-PHY方案通常更加关注差分对之间的阻抗一致性、长度匹配、回损和串扰；C-PHY则更加关注Trio内部各信号线之间的一致性、相位关系、耦合特性以及整体信号完整性。也就是说，MIPI D-PHY和C-PHY的区别不仅体现在芯片端PHY设计，在高速互连线束的结构和验证思路上同样需要区别对待。

---

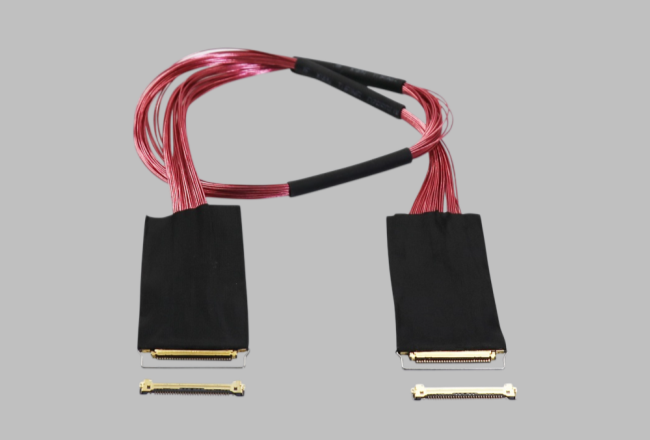

I-PEX 82190-100B-02-D为什么适合作为高速MIPI线束选型参考

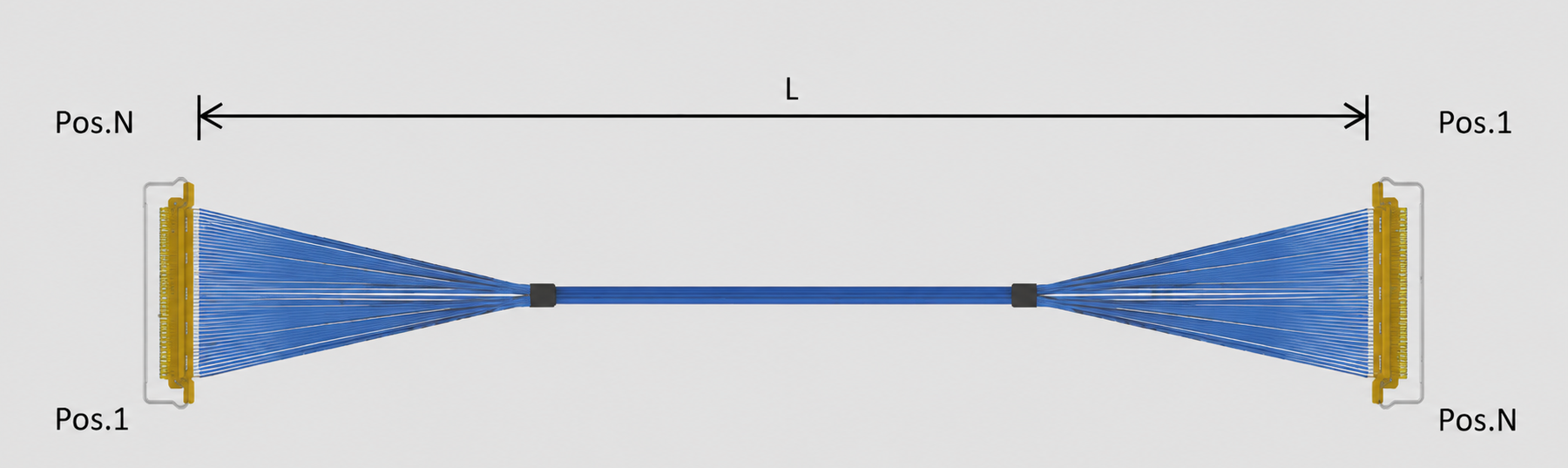

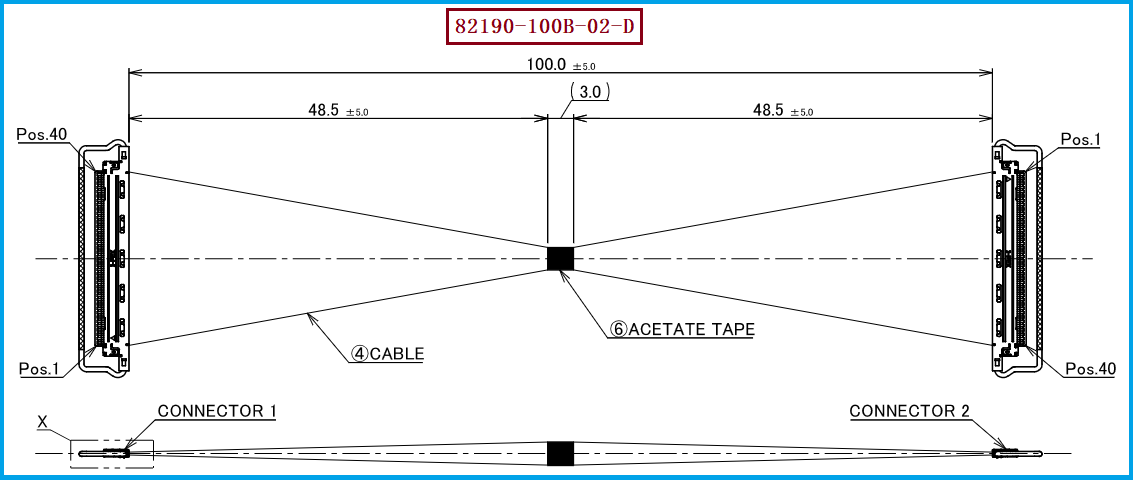

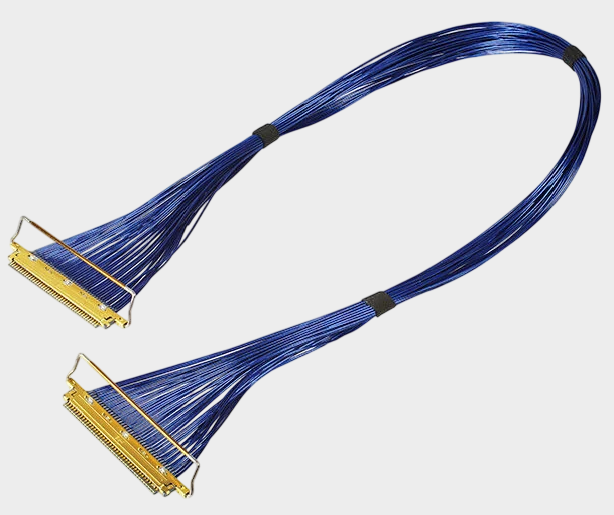

以本文重点介绍的 I-PEX 82190-100B-02-D 为例，该产品属于I-PEX CABLINE®-VS系列40Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable（极细同轴线），标准长度为 100mm，线位定义为 1-N，线材端配套的连接器主体型号为 20454-240T。CABLINE®-VS连接器采用 0.5mm Pitch水平对插结构，安装高度约为 1.0±0.1mm，并配置机械锁扣结构，适用于设备内部空间有限且对高速信号完整性要求较高的连接场景。I-PEX针对40Pin、AWG40、100mm极细同轴线束给出的高速传输参考条件为45Ω、32Gbps/Lane NRZ，因此从工程选型角度看，82190-100B-02-D具备作为高速MIPI相关内部互连方案进行评估的基础。不过需要特别说明的是，连接器或线束资料中出现“MIPI”应用参考，并不等于某一条具体线束已经对所有MIPI D-PHY或C-PHY速率完成认证；实际项目仍应根据芯片、模组、PCB、连接器、线束和实际传输速率共同进行SI验证。

---

D-PHY与C-PHY在线束设计上应该重点看什么

如果是MIPI D-PHY应用，工程师在选择极细同轴线束时通常应重点确认差分信号的阻抗控制、同一差分对内部的一致性、不同通道之间的串扰以及插入损耗和回波损耗，并根据实际链路速率确认线束长度是否合理；如果是MIPI C-PHY应用，则不能简单按照传统“差分对”思路进行判断，而应重点关注三根信号线组成的Trio在阻抗、耦合、长度及电气一致性方面的表现。因此，对于采购人员而言，询价时不能只提供“40Pin、100mm、40AWG”这些基础条件，而应该同时明确连接器型号、线位定义、线缆规格、阻抗要求、Pin Assignment、实际工作速率以及两端端接关系。对于 82190-100B-02-D 来说，其标准规格为 40Pin、40AWG、100mm、1-N，线材端连接器为 20454-240T，因此如果项目原设计就是采用这一类CABLINE®-VS高速极细同轴线束，在进行国产替代时，建议优先按照“连接器兼容＋线缆规格一致＋线位定义一致＋长度一致＋电气性能验证”的思路进行选型，而不是仅按照外观尺寸或Pin数进行替换。

---

选型和兼容与替代方案参考及建议

对于工程师和采购人员来说，I-PEX 82190-100B-02-D的国产兼容替代，核心并不是单纯复制一根100mm长的40AWG线缆，而是需要对整套线束的连接器端接、线材结构、线位定义和高速性能进行匹配。原产品采用CABLINE®-VS 40Pin体系，线材端连接器型号为 20454-240T，线位定义为 1-N，因此替代方案应重点确认40Pin接口尺寸、0.5mm Pitch、水平对插结构、机械锁扣、端接位置以及PCB端配套连接器是否与原设计相匹配；同时还需要针对MIPI D-PHY或C-PHY实际应用环境验证阻抗、插入损耗、回损、串扰、长度一致性和高速眼图等关键指标。对于采购人员，如果希望降低进口品牌线束采购成本、缩短交期或建立第二供应来源，可以在保持原连接器接口及关键电气规格的基础上，对极细同轴线材、端接工艺和线束制造工艺进行国产化替代。我们公司可提供：I-PEX 82190-100B-02-D兼容替代线束方案，可根据客户实际设备的Pin数、线长、线位定义、连接器要求以及MIPI高速信号应用需求进行极细同轴线束的匹配与定制开发，从而为工程验证、批量采购以及国产化供应链导入提供线束解决方案。

---

MIPI高速应用不能只看接口名称，更要看整条链路
MIPI D-PHY和C-PHY虽然都服务于高速图像及数据传输，但由于物理层信号组织方式不同，对配套极细同轴线束的关注重点也有所区别。D-PHY更加重视差分通道的阻抗、匹配和串扰控制，而C-PHY则需要进一步关注Trio结构内部的一致性及耦合特性。对于采用 I-PEX CABLINE®-VS连接体系的设备，82190-100B-02-D作为40Pin、40AWG、100mm、1-N的标准极细同轴线束，可作为相关高速内部互连项目的选型和国产替代参考。实际项目中，建议工程师提供完整的原厂料号、连接器型号、线长、线位定义和目标速率，再由线束供应商进行结构及电气性能匹配验证。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们持续专注于I-PEX等品牌连接器配套极细同轴线束的国产替代研究与市场应用方案开发，如果你对此品牌的国产替代方案相关产品感兴趣或有采购需求，以及正在关注这一方向，欢迎联系。
