在轻薄化与高速化双重趋势下，笔记本内部的信号连接正在从传统排线逐步转向“极细同轴线束（micro coaxial cable）”。这种结构不仅有效解决了有限空间的问题，更关键的是保证了高速信号传输的完整性。下面，我们以 I-PEX 82067-100B-02-D 为例，解析其设计逻辑和实际应用价值。

---

一、极细同轴线束为何不可或缺？

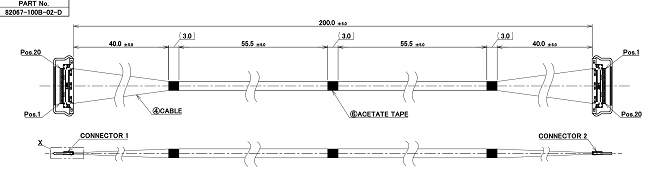

随着笔记本显示接口（如 eDP/DP）传输速率迈入 32Gbps 级别，高速信号对“串扰、损耗、阻抗连续性”的要求极高。极细同轴线束凭借其中心导体与屏蔽层的独特结构，自带抗干扰能力，能确保稳定的差分信号传输。以 82067-100B-02-D 为例，其关键参数包括：

(1). 20Pin / 200mm / 1-N 结构，

(2). 0.5mm pitch 接口，

(3). 40AWG 微同轴线（50Ω 阻抗）；

本质上，它是“高速传输 + 紧凑空间”需求下的标准化解决方案。

---

二、极细同轴线束解决了哪些关键问题？

很多资料只谈原理，但从实际应用看，它主要解决了三大问题：

(1). 抗干扰能力：同轴屏蔽结构比普通 FPC 更优，

(2). 阻抗稳定性：差分对信号更容易保持一致性，

(3). 空间与柔性兼顾：40AWG 线径在转轴等弯折区域仍能顺畅布线；

例如，在一次笔记本铰链区域测试中，普通排线无法通过寿命测试，而微同轴线束则顺利通过验证。

---

三、选型、兼容与替代方案参考

对于工程项目，选型时可遵循以下逻辑：

4.1、先看 Pin 数和长度：

(1). 20Pin：常规方案，

(2). 30/40Pin：高分辨率、高带宽，

(3). 长度建议 ≤ 200mm，能短尽量短；

4.2、再看平台兼容性：

(1). CABLINE-VS 系列有不同等级：

(2). VS：标准方案，成熟稳定，

(3). VS II：更强屏蔽，EMI 更稳，

(4). CA / CA II：更小尺寸、高端方案；

通常项目优先选 VS，除非 EMI 或空间限制需要升级。

4.3、替代方案考量：

在国产化或二供应商导入时，需重点关注：

(1). 接口兼容性（pin 定义及结构），

(2). 阻抗与信号完整性指标匹配，

(3). 批量一致性稳定；

在满足上述条件下，替代方案完全可行。像 82067-100B-02-D 这样的结构，也可以通过兼容设计进行打样验证。

---

笔记本选择极细同轴线束，不是追求新技术，而是解决三大现实需求：高速信号稳定传输、紧凑空间适配、量产风险可控；I-PEX 82067-100B-02-D 便是行业验证的“折中最优解”，兼顾性能与可靠性，是轻薄高速笔记本不可或缺的关键元件。
