随着笔记本电脑、工业自动化设备、智能显示终端以及高速数据通信产品持续向高集成度、小型化方向发展，高速连接系统对于传输稳定性和空间利用率提出了更高要求。极细同轴线束（Micro Coaxial Cable Assembly）凭借优异的高速传输性能、良好的电磁屏蔽效果以及灵活布线能力，已成为显示接口和高速信号连接的重要组成部分。

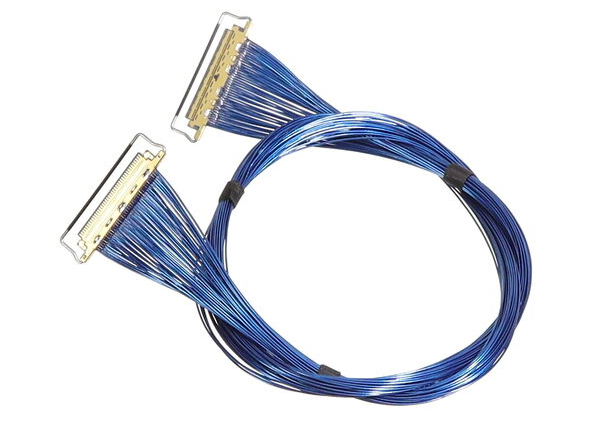

作为CABLINE-CA系列中的典型产品，I-PEX 82653-100B-02-D采用40Pin设计和300mm线长配置，广泛应用于显示模组、高速摄像模组及各类精密电子设备的内部连接系统。

---

一、I-PEX 82653-100B-02-D产品结构及连接器特点解析

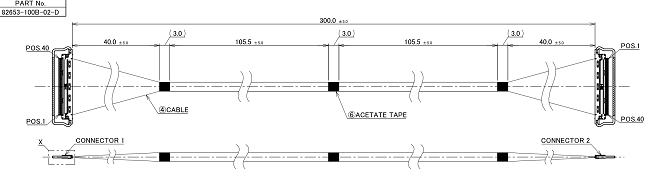

I-PEX 82653-100B-02-D采用40AWG极细同轴线结构设计，具备40个信号通道和300mm标准线长，能够满足高速差分信号传输需求。其配套连接器为20634-140T-02，属于CABLINE-CA系列微型高速连接器，连接器间距为0.4mm。该系列连接器具有以下特点：

1. 高密度40Pin设计，满足多通道信号传输需求；

2. 0.4mm超小间距结构，适用于紧凑型设备内部布局；

3. 优异的EMI抑制能力，有效降低外部电磁干扰；

4. 支持高速数据传输接口应用；

5. 具备稳定的机械锁扣结构，提高连接可靠性。

因此，在空间受限且对传输品质要求较高的电子设备中，该方案能够兼顾高速性能与结构紧凑性需求。

---

二、I-PEX 82653-100B-02-D典型应用场景分析

凭借极细同轴结构带来的信号完整性优势，I-PEX 82653-100B-02-D被广泛应用于多个高速互连场景。

1、笔记本电脑显示连接：在笔记本电脑中，显示面板与主板之间通常需要传输高速视频信号。极细同轴线束能够有效降低信号衰减和串扰，保证高分辨率显示画面的稳定输出。

2、工业显示与人机界面设备：工业控制终端对长期稳定运行要求较高。采用高屏蔽性能的Micro Coax线束方案，有助于提升复杂工业环境下的数据传输可靠性。

3、机器视觉与工业相机系统：工业相机和视觉检测设备需要高速传输大量图像数据。极细同轴线束能够提供稳定的高速连接通道，满足图像采集和实时处理需求。

4、医疗影像设备：在超声设备、检测仪器及医疗显示系统中，高质量的数据传输直接关系到图像显示效果。极细同轴线束良好的抗干扰能力能够有效保障图像信号稳定传输。

5、嵌入式计算与AI边缘设备：随着边缘计算和智能终端的发展，设备内部空间愈发紧凑。柔性化极细同轴线束可适应复杂布线环境，为系统设计提供更大的灵活性。

---

三、选型要点及兼容替代方案建议

在项目设计和采购过程中，选择合适的极细同轴线束产品十分重要。针对I-PEX 82653-100B-02-D，建议重点关注以下几个方面：

3.1、Pin数与接口规格匹配：应确认设备所需信号通道数量与40Pin规格是否一致，同时核实连接器型号与设备端座子兼容性。

3.2、线长与结构空间评估：300mm为标准长度配置，实际应用中需结合产品内部结构设计，确认线长是否满足装配要求。

3.3、AWG规格选择：40AWG极细同轴线兼顾柔性和高速传输性能，适合空间有限的应用场景。

3.4、高速协议兼容性：根据项目需求确认是否涉及：eDP接口、LVDS接口、MIPI接口

3.5、其它高速差分传输协议：确保线束方案能够满足对应带宽要求。

3.6、替代与国产化方案评估：对于需要优化采购成本、提升供应链稳定性或推进国产化替代的项目，可选择兼容CABLINE-CA接口标准的极细同轴线束方案。同时建议重点验证以下性能指标：阻抗控制一致性；插入损耗表现；屏蔽效果；弯折寿命长期可靠性测试结果。

---

四、极细同轴线束定制开发服务参考

在产品研发和批量导入阶段，不同设备往往存在个性化连接需求，因此标准线束并不一定能够完全满足项目要求。针对82653-100B-02-D类型产品，我们可根据客户实际应用需求提供定制化开发服务，包括：

1. 不同线长规格定制；

2. 特殊Pin位定义设计；

3. 差异化线序配置；

4. 屏蔽结构优化；

5. 特殊安装空间布线方案；

6. 样品开发与批量生产支持。

通过定制化线束设计，可帮助客户更好地完成产品升级、结构优化及规模化量产部署。

---

I-PEX 82653-100B-02-D作为一款40Pin、300mm规格的极细同轴线束产品，凭借优异的高速传输能力、良好的抗干扰性能以及灵活的布线优势，已广泛应用于显示模组、工业视觉、医疗电子及嵌入式计算设备等领域。在项目选型过程中，合理匹配20634-140T-02连接器及对应线束方案，有助于保障高速信号传输质量。

我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
