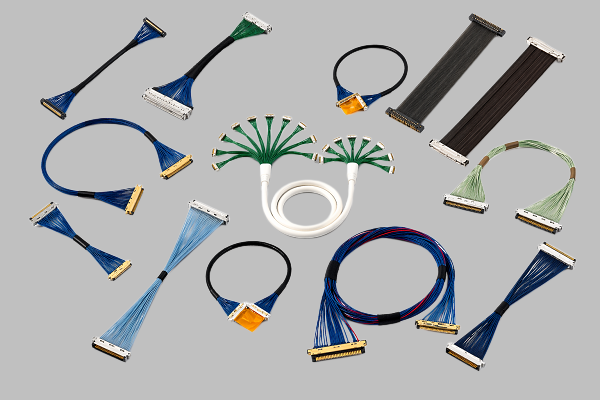

MIPI高速信号为什么越来越需要极细同轴线束？

在工业视觉、智能摄像头、AR/VR、高性能显示、AI终端以及高速图像采集设备中，MIPI接口承担着高速图像数据和控制信号传输任务。随着摄像头像素、分辨率、帧率不断提升，MIPI信号的速率和信号完整性要求也越来越高，传统排线或普通线缆在空间、串扰、阻抗一致性及EMI控制方面可能逐渐难以满足设计要求。因此，工程师在进行MIPI高速信号连接设计时，除了关注连接器针数，还需要重点考虑极细同轴线的特性阻抗、传输损耗、屏蔽性能、线长、线位定义以及连接器匹配关系。I-PEX CABLINE®-UM系列采用0.4mm接触间距、ZenShield®全屏蔽结构，并支持极细同轴线、Twinaxial等线缆形式，能够适应高密度、高速率、小型化设备内部互连需求；其产品资料同时列出了MIPI等高速接口应用，因此对于需要进行MIPI高速信号连接的工程师而言，可将这类极细同轴线束作为内部高速互连方案进行评估。

---

MIPI信号怎么选极细同轴线？重点关注阻抗、线径与长度

从工程选型角度来看，MIPI信号选择极细同轴线时，并不是单纯选择“越细越好”，而是要在高速电气性能、机械空间、传输距离和可靠性之间取得平衡。以本方案参考的40AWG极细同轴线为例，其线径较细，有利于设备内部走线和高密度连接，同时需要结合具体MIPI PHY速率、信号带宽、目标阻抗、插损以及系统允许的传输距离进行验证。对于高速MIPI差分信号，线束的两条信号路径需要保持尽可能一致的电气特性，连接器端、线材端及线束加工工艺也需要保持稳定，否则可能造成阻抗不连续、反射、串扰或眼图裕量下降。因此，在实际项目中建议工程师不要只根据AWG规格进行判断，而应将连接器、极细同轴线规格、线束长度、线位定义和整机PCB设计作为一个完整的高速链路进行评估。对于采购人员而言，也应避免仅按照外观或料号采购，而应确认替代线束是否能够保持原方案的接口形式、Pin Assignment及关键电气性能。

---

I-PEX 82451-100B-02-D 极细同轴线束方案解析

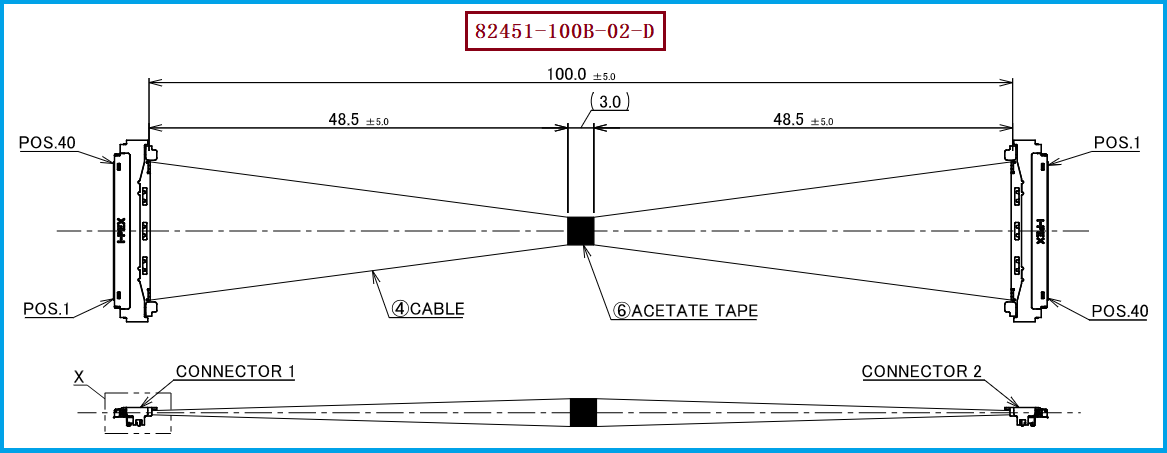

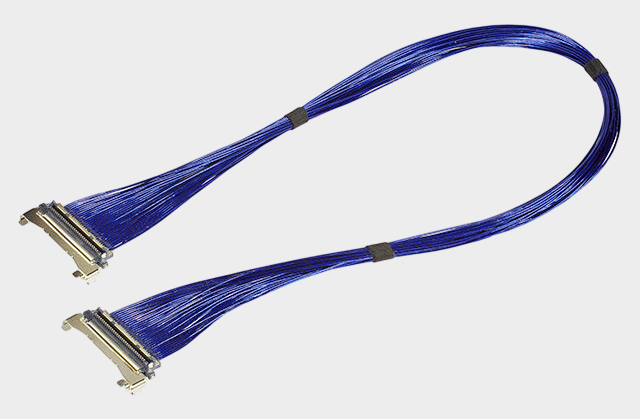

本次参考的产品型号为I-PEX 82451-100B-02-D，属于CABLINE®-UM 40Pin极细同轴线束评估规格，对应资料中的40AWG Micro-Coaxial Cable、L=100mm以及1-N线位定义。该线束在线材端使用的连接器型号为20878-040T-01，属于CABLINE®-UM 40Pin Plug Housing，可与对应的连接器系统配套使用。对于工程师而言，“1-N”线位定义意味着线束按照1至N的顺序进行对应连接设计，在进行MIPI信号分配时，需要根据具体主板、摄像头模组或显示模组的Pin Assignment，对高速差分对、电源、地及其他控制信号进行确认，不能仅凭线束外形判断线位关系。CABLINE®-UM连接器采用0.4mm间距、垂直直角结构，配合高度约2.2±0.15mm，并具有ZenShield®全屏蔽和机械锁扣等设计特点，这类结构对于空间紧凑且对高速信号完整性要求较高的设备具有较好的适配价值。需要强调的是，具体MIPI链路是否满足目标速率，应以实际系统的阻抗、插损、回损、串扰及眼图等测试结果为最终依据。

---

选型和兼容与替代方案参考及建议

对于正在寻找I-PEX原厂线束替代方案的工程师和采购人员，建议首先确认原线束的连接器系列、Pin数、线径、长度、线位定义、出线方向以及端接方式，再进一步确认MIPI高速信号所要求的电气性能。针对本次参考的I-PEX 82451-100B-02-D，核心匹配信息可归纳为40Pin、40AWG极细同轴线、100mm长度、1-N线位定义以及线材端连接器20878-040T-01。如果设备空间、主板接口及电气要求保持一致，可以围绕这些关键参数进行兼容替代设计；如果实际项目需要调整线长，也应重新评估传输损耗和信号同步裕量，不能简单认为“长度不同但功能相同”。对于MIPI等高速信号，建议在样品阶段进行TDR阻抗测试、插损/回损测试及实际高速信号眼图验证，再进入批量采购。我们公司可提供 I-PEX 82451-100B-02-D 兼容替代线束方案，可根据客户设备结构、连接器匹配、线长、Pin数、线位定义及高速信号传输需求进行极细同轴线束定制与生产，为工程研发验证、样品试制以及批量采购提供兼容替代选择。

---

MIPI极细同轴线束选型，核心是“高速性能+结构匹配+稳定量产”
MIPI信号选择极细同轴线时，应从“线材性能、连接器匹配、线束长度、线位定义和整机高速信号完整性”几个维度综合判断，而不能只关注线材AWG或连接器Pin数。以I-PEX 82451-100B-02-D为参考，该方案采用40AWG极细同轴线、40Pin连接形式、100mm长度及1-N线位定义，线材端连接器型号为20878-040T-01，适合用于对小型化、高密度及高速信号传输有要求的设备内部互连方案评估。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于工程师来说，重点是确保替代线束能够满足实际MIPI链路的电气性能；对于采购人员来说，则应重点确认料号对应关系、连接器、长度、线位和批量一致性。通过专业的极细同轴线束加工能力和高速线束验证，可以在保持原有接口兼容性的基础上，为客户提供更灵活的国产化、兼容及替代选择。
