如今的电子设备，正在变得越来越薄；无论是笔记本电脑、工业显示设备，还是医疗影像终端、AR/VR设备，厂商都希望在有限空间内塞进更高性能的硬件。而随着显示分辨率、高刷新率以及高速数据传输需求不断提升，一个看似不起眼、却越来越关键的问题开始被行业重视——设备内部的高速连接。

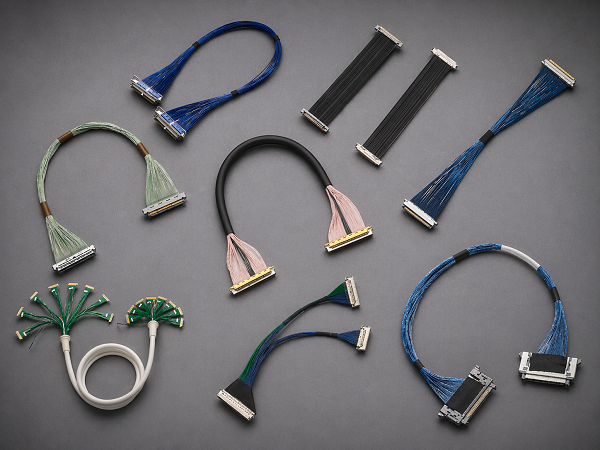

尤其是在eDP屏线、Camera模组、高速显示接口等应用中，传统线束方案已经很难同时兼顾高速传输、柔性弯折以及超薄结构设计。也正因为如此，Micro Coaxial Cable（极细同轴线束）开始逐渐成为高端设备内部高速互连的重要方案。而基于CABLINE-SS平台打造的I-PEX 82885-100B-02-D，就是目前市场上较为典型的一款高速极细同轴线束组件。

---

一、I-PEX 82885-100B-02-D极细同轴线束结构特点分析

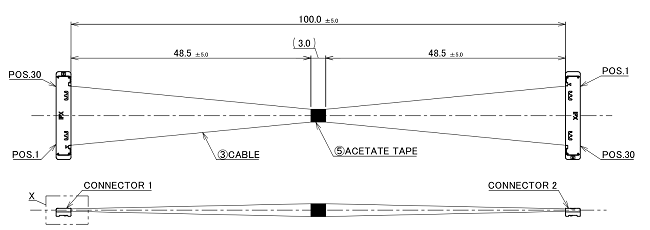

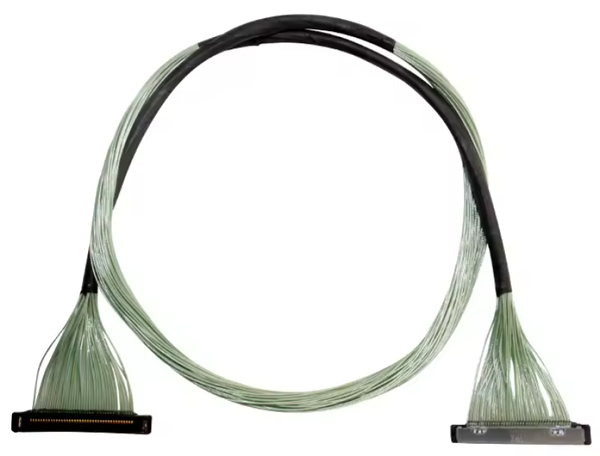

I-PEX 82885-100B-02-D属于CABLINE-SS系列评估型极细同轴线束组件，采用30Pin接口结构，并搭配40AWG Micro Coaxial Cable，主要应用于超薄设备内部高速数据传输场景；该方案最大的优势，在于同时兼顾了高速信号传输能力与紧凑型空间布线需求，相比传统LVDS线束，极细同轴线束在以下几个方面具有明显优势：

(1). 差分阻抗一致性更高

(2). 串扰抑制能力更强

(3). EMI屏蔽性能更稳定

(4). 柔性弯折能力更优秀

(5). 更适用于转轴区域复杂走线

CABLINE-SS系列本身采用0.4mm Pitch超窄间距设计，可有效降低设备内部堆叠高度，适合轻薄化终端结构。与此同时，其高速通道采用GSSGSSG布局结构，可进一步优化高速差分信号传输质量；在高速应用中，该系列可支持16Gbps等级传输需求，在以下场景中应用较为广泛：Notebook eDP屏线、工业显示高速接口、V-by-One HS传输、高速Camera模组、部分PCIe高速内部连接。

---

二、I-PEX 20373-R30T-06连接器的设计优势

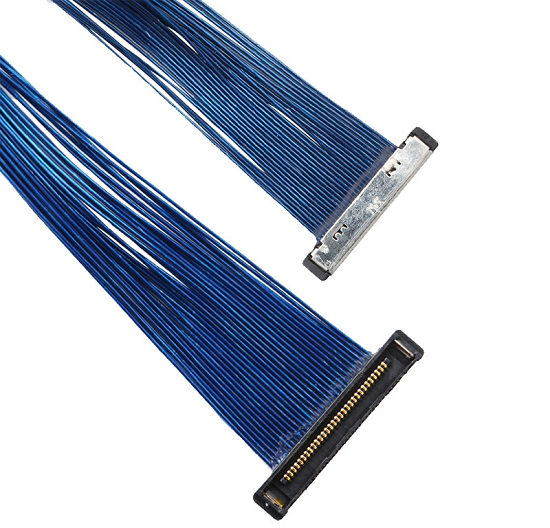

在82885-100B-02-D极细同轴线束组件中，搭配使用的连接器型号为20373-R30T-06。该型号属于I-PEX CABLINE-SS系列的重要高速连接器之一，专门面向高密度微型高速互连应用设计。20373-R30T-06采用超薄窄体结构，可有效适配超轻薄设备内部有限空间，同时支持30Pin高速信号传输；其核心设计亮点主要包括：

1、W-point Contact接触结构：该结构能够有效提升端子接触稳定性，即使在长期插拔、振动或移动环境下，也能保持较稳定的传输性能；对于高速显示接口而言，连接器接触可靠性会直接影响整体SI表现，因此该结构在高端屏线方案中应用较多。

2、小型化高速设计：CABLINE-SS系列在保证高速性能的同时，进一步缩小了连接器尺寸，更适合轻薄型终端设备。

3、高速差分传输能力：配合Micro Coaxial Cable使用时，可有效降低高速信号反射与串扰问题，提升整体高速链路稳定性。

---

三、为什么超薄设备越来越多采用极细同轴线束？

随着4K、8K、高刷新率显示以及高速数据接口逐渐普及，设备内部高速传输需求不断提升。传统线束方案在高速运行过程中，容易出现：阻抗不稳定、串扰增强、信号衰减明显、弯折寿命不足；而Micro Coaxial Cable由于具备独立屏蔽结构与更稳定的阻抗控制能力，在高速应用中的优势越来越明显，特别是在Notebook eDP屏线领域，极细同轴线束不仅能够满足高速显示带宽需求，同时还能降低线束厚度，提升转轴区域的布线灵活性。

目前，除了消费电子领域外，以下行业也开始大量采用类似高速微同轴方案：医疗影像设备、工业视觉系统、AR/VR设备、嵌入式显示终端、智能工业控制设备；很多设备厂商在项目开发初期，通常会优先采用官方评估型Harness进行SI测试与结构验证，后续再根据量产需求导入定制化线束方案。

目前，我们也可提供82885-100B-02-D相关兼容与替代型极细同轴线束组件，包括：不同长度定制、不同Pin数方案、多种端接结构、高速显示专用线束、工业级高速互连方案；可满足高速显示、板端连接以及复杂工业设备内部高速传输需求。

---

四、极细同轴线束选型与替代方案建议

在实际项目开发过程中，极细同轴线束的选型不仅仅是确认Pin数，更需要综合评估高速性能与结构适配能力；建议重点关注以下几个方面：

1、接口传输速率：需要确认当前线束方案是否满足接口协议带宽需求，例如eDP、V-by-One HS或PCIe等高速标准。

2、连接器Pitch与空间适配：超薄设备内部空间有限，连接器尺寸与Pitch设计会直接影响结构布局。

3、线材AWG规格：不同AWG规格会影响：阻抗稳定性、弯折寿命、柔性表现、高频损耗。

4、EMI与屏蔽能力：对于高速显示与工业环境，EMI设计尤为关键，需要关注整体屏蔽结构是否完善。

5、插拔寿命与抗振性能：如果设备存在长期插拔或振动环境，则需要重点关注连接器接触可靠性。

对于CABLINE-SS系列而言，30Pin方案通常适用于：eDP高速显示接口、中尺寸显示模组、工业高速显示系统、高密度内部高速连接；如果项目对带宽要求更高，可进一步考虑更高速平台；若更偏向传统显示兼容与成本优化，则可以选择较低速率系列。

在国产化兼容与替代方案导入过程中，建议重点验证以下内容：机械尺寸兼容性、Pin Definition一致性、差分阻抗参数、插拔结构兼容性、高速SI测试能力、量产一致性稳定性；特别是在高速项目中，仅仅实现接口外观兼容并不足够，更关键的是长期高速运行稳定性。

---

I-PEX 82885-100B-02-D极细同轴线束，代表了当前超薄设备内部高速互连的重要发展方向；从高速SI性能、微型化结构设计，到柔性布线能力与高速稳定性，Micro Coaxial Cable正在逐渐成为高端显示设备与高速工业终端中的主流互连方案。

我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
