极细同轴线为什么越来越多用于高速信号连接？

对于工程师而言，判断一种线材能不能用于高速协议，不能只看“线够不够细”，更要看阻抗、屏蔽、插损、串扰、连接器结构以及整条链路的信号完整性。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、90°出线垂直插拔结构，支持30/34/40/50Pin，配合高度约1.04mm，并针对小型化、高速内部连接进行了设计；官方资料给出的参考传输速度为5 Gbps/lane NRZ，参考应用标准包括USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI。 对于8K显示、AI视觉、工业相机、VR/AR等需要大量高速数据传输的设备而言，内部链路往往同时受到“高速率+小空间+低串扰”的约束，因此极细同轴线相比普通排线，在屏蔽和高密度布线方面具有明显价值。需要注意的是，8K本身并不是一种具体的传输协议，最终能否满足8K应用，要结合实际接口协议、分辨率、刷新率、色深、编码方式以及整条链路的SI测试结果判断。

---

极细同轴线适用于哪些高速协议？

从 I-PEX CABLINE®-UX II 官方资料来看，该系列明确给出的高速应用参考包括USB 3.1 Gen1 5 Gbps/lane、V-By-One HS 1.4 4 Gbps/lane、HDMI 1.3 3.4 Gbps/lane、eDP 2.7 Gbps/lane以及MIPI。 这说明极细同轴线并不是只能用于某一种显示信号，而是可以根据具体线材阻抗、结构、连接器和SI性能，应用于不同类型的高速差分信号链路。对于工程师来说，如果项目目标是8K显示或其他更高速的数据传输，应重点确认实际每Lane速率和总带宽，再进一步核对极细同轴线的阻抗、衰减、回损、串扰以及连接器性能，而不能仅凭“8K”这个分辨率标签直接判断线束是否满足要求。

---

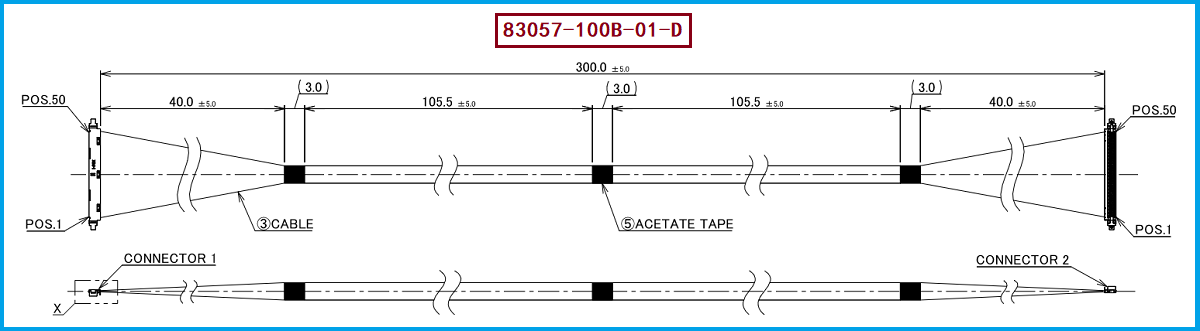

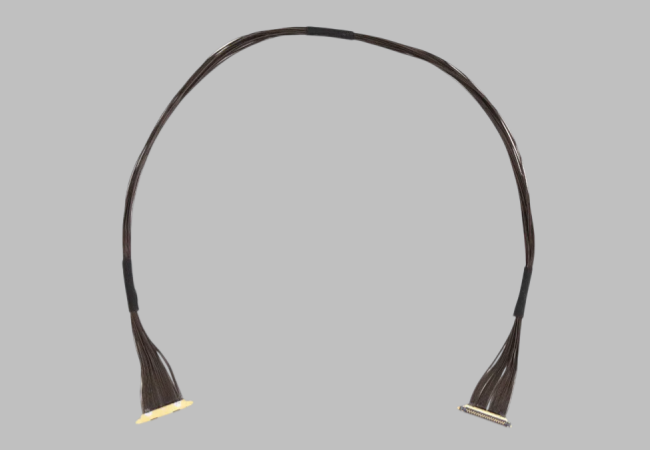

I-PEX 83057-100B-01-D：50Pin、300mm极细同轴线束

本次对应的线束型号为 I-PEX 83057-100B-01-D，属于 CABLINE®-UX II 50Pin、1-1结构、300mm长度的标准Harness型号；I-PEX官方产品页面明确列出了83057-100B-01-D，对应“50pin micro-coaxial 46AWG、L=300mm、1-1”配置。 该线束在线材端使用的连接器型号为 20532-050T-02-1，属于CABLINE®-UX II 50Pin Plug Housing。 对工程设计而言，50Pin意味着可以在有限空间内实现较高通道密度，而0.25mm Pitch及小型化结构则有利于显示模组、转轴及紧凑型设备内部布线；I-PEX还给出了采用约0.24mm外径同轴线的40Pin线束穿过Φ2.66mm转轴/软管内孔的应用示例，体现了该系列在狭小空间中的布线优势。

---

选型和兼容与替代方案参考及建议

对于工程师，在寻找 I-PEX 83057-100B-01-D兼容替代线束时，建议不要只核对“50Pin+300mm”两个参数，而应同步确认CABLINE®-UX II系列、线材端连接器 20532-050T-02-1、Pin位对应关系、1-1线序、线材AWG及阻抗、线材外径、屏蔽结构、端部加工尺寸以及高速信号SI性能。I-PEX官方83057系列标准Harness采用46AWG Micro-Coax，并明确列为50Pin、300mm、1-1结构。 如果项目实际使用的是其他AWG、阻抗或特殊线长，则应以客户原始线束图纸和实际系统要求进行重新匹配，而不能简单按照料号进行“照搬替代”。我们公司可提供：I-PEX 83057-100B-01-D兼容替代线束方案，可围绕50Pin、300mm以及20532-050T-02-1连接器端进行极细同轴线束加工，并根据客户实际应用需求对线材规格、线序、长度及加工结构进行匹配，适合工程打样、国产替代、批量采购及供应链备选。

---

高速协议选线，关键不是“越细越好”，而是整条链路匹配
极细同轴线适用于USB、V-By-One、HDMI、eDP、MIPI等多种高速内部信号应用，而对于8K显示及更高速系统，更应该从协议速率、通道数量、阻抗控制、插损、回损、串扰、屏蔽以及连接器SI性能进行综合判断。I-PEX 83057-100B-01-D作为CABLINE®-UX II 50Pin、300mm、1-1结构的极细同轴线束，为高密度、小型化内部连接提供了一个成熟的参考方案。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于需要进行替代采购的企业，选择专业的极细同轴线束制造商，并按照原厂图纸进行连接器、线材、线序、长度及电气性能的逐项匹配，才能真正实现稳定可靠的兼容替代。
