50PIN AWG#40极细同轴线束，为MIPI高速信号连接提供基础

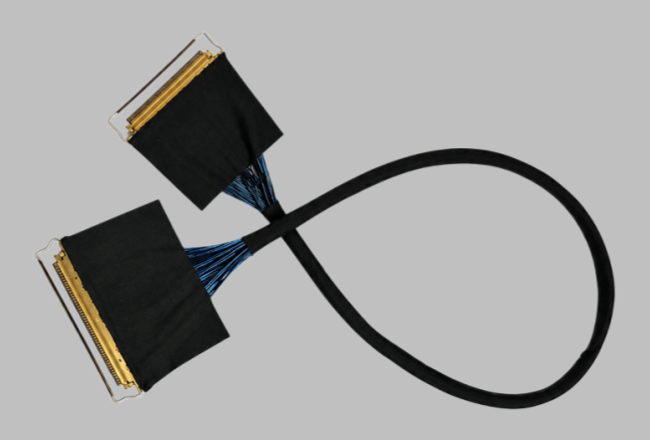

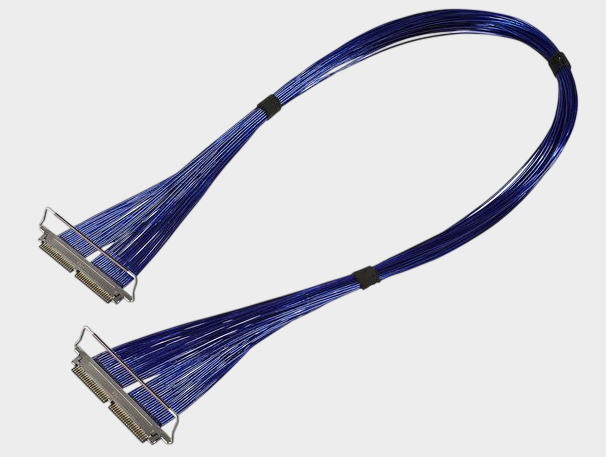

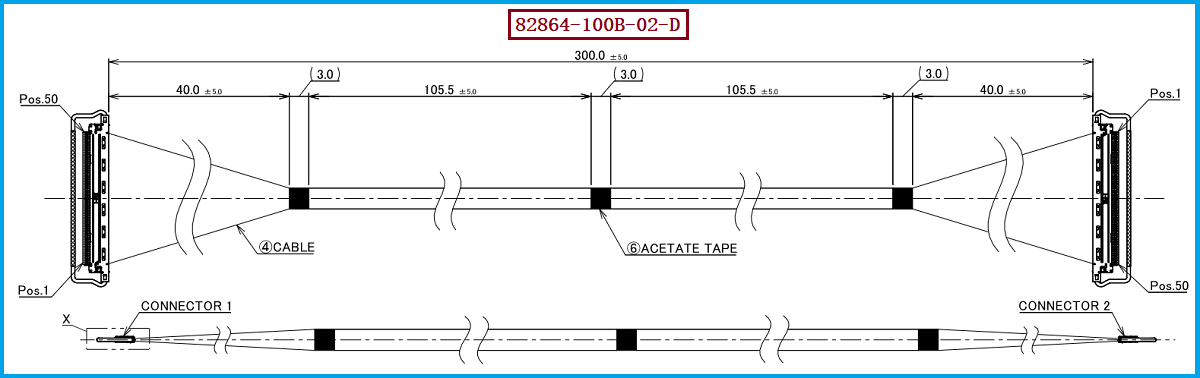

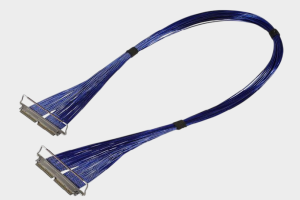

在手机、工业相机、机器视觉、AR/VR、AI视觉设备以及高分辨率摄像模组中，MIPI接口承担着大量图像和高速数据传输任务，其中MIPI D-PHY是摄像头、显示等应用中常见的物理层方案。I-PEX 82864-100B-02-D是一款CABLINE®-CA系列50PIN极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为300±5mm，线材端配套使用I-PEX 20634-150T-02连接器，该连接器对应50PIN、0.4mm Pitch结构，并可适配AWG#40极细同轴线。对于空间紧凑的高速设备而言，这种50PIN高密度极细同轴线束可以在有限的设备内部空间实现多通道信号连接，同时兼顾高速信号传输、柔性布线和小型化设计需求，因此可作为MIPI高速摄像、显示等内部互连方案的重要参考。

---

极细同轴线束如何确保MIPI D-PHY接口兼容？关键在高速链路完整性

判断一条极细同轴线束能否用于MIPI D-PHY，不能仅看“是否为极细同轴线”，而需要从连接器、线材、线序以及高速信号完整性进行整体匹配。MIPI D-PHY主要通过高速差分Data Lane和Clock Lane进行数据传输，因此线束需要尽可能保持稳定的传输特性，减少插入损耗、回波损耗、串扰以及不同通道之间的时延差异。对于82864-100B-02-D而言，其50根独立Micro-Coaxial线采用AWG#40、50Ω规格，并配合0.4mm Pitch的20634-150T-02连接器，可以形成高密度的高速信号连接结构。但需要特别说明的是，50Ω线材并不意味着可以直接等同于某一MIPI D-PHY标准的全部电气要求；最终是否兼容具体MIPI D-PHY速率和应用平台，还需要结合主控端、接收端、PCB走线、连接器及完整线束链路进行信号完整性验证。

---

从工程设计角度看，MIPI D-PHY兼容需要重点控制哪些因素？

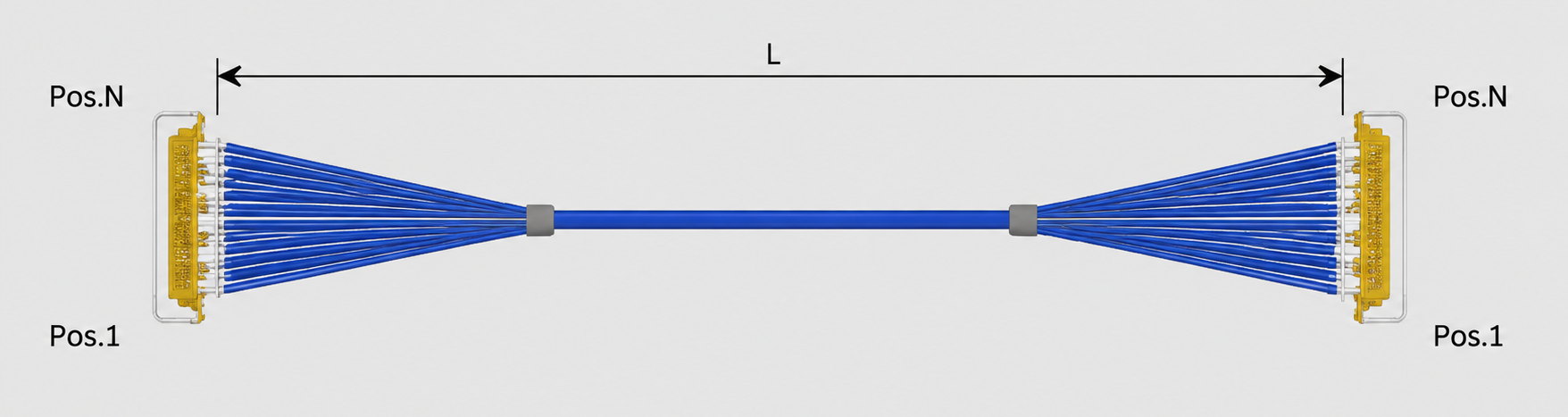

对于使用极细同轴线束连接摄像头或显示模组的工程师而言，首先需要确认MIPI D-PHY的Data Lane、Clock Lane数量以及具体Pin Assignment，然后根据原设备接口定义确认82864-100B-02-D的50PIN线序。该型号PDF显示其两端采用1-N反向Pin Assignment，因此国产替代时不能只复制连接器外形，还必须准确复制两端Pin对应关系。同时，还需要重点控制线束长度、线材阻抗一致性、差分对之间的延迟匹配、插入损耗、回波损耗和串扰等指标。尤其当MIPI D-PHY工作速率提高以后，线束长度增加、连接器端接工艺或PCB布线发生变化，都可能影响眼图和信号质量。因此，较完整的验证方法应包括高速TDR、S参数、眼图以及实际MIPI设备通信测试等，通过“线材—连接器—PCB—芯片”完整链路进行验证，而不是单独测试某一根线。

---

选型和兼容与替代方案参考及建议

对于需要寻找I-PEX 82864-100B-02-D国产兼容替代方案的工程师和采购人员，建议首先锁定核心规格：50PIN、AWG#40、50Ω Micro-Coaxial Cable、300±5mm、1-N反向线序以及20634-150T-02连接器结构；如果项目用于MIPI D-PHY，则还应进一步提供原线束的Pin定义、Data/Clock Lane分配、设备端接口信息及目标传输速率，以便对替代线束进行针对性开发和验证。采购人员在供应商评估时，也不应仅以“尺寸一样、可以插上”为判断标准，而应重点确认供应商是否具备AWG#40极细同轴线加工、50PIN高密度端接、屏蔽处理、高速信号测试及批量一致性控制能力。我们公司可提供 I-PEX 82864-100B-02-D 兼容替代线束方案，可根据客户原装线束规格和设备接口要求，对AWG#40极细同轴线、20634-150T-02对应结构、50PIN线序、300mm长度及端部装配进行兼容开发，并针对MIPI D-PHY等高速应用进行相应的信号完整性验证，为客户提供国产替代和第二供应商方案。

---

MIPI D-PHY兼容的核心不是“能连接”，而是“高速性能匹配”
I-PEX 82864-100B-02-D采用50PIN + AWG#40 + 50Ω Micro-Coaxial Cable + 300±5mm的组合，并使用I-PEX 20634-150T-02线材端连接器，是一款面向高密度内部连接的极细同轴线束方案。对于MIPI D-PHY应用而言，真正决定兼容性的并不是连接器能够否插合，而是Pin Assignment、差分信号传输、阻抗控制、损耗、串扰、时延匹配以及整条链路的信号完整性能否满足具体系统要求。因此，工程师在选型时应从完整高速链路进行验证，采购人员则应关注供应商的规格复刻、工艺能力和高速测试能力。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。通过对原I-PEX线束进行结构、电气和高速性能的综合匹配，可以为MIPI摄像、机器视觉、显示及AI视觉设备提供更加稳定的国产极细同轴线束替代选择。
