在高速互连需求持续增长的背景下，极细同轴线束（Micro Coaxial Cable）已成为笔记本电脑、服务器以及AI设备内部实现高速信号传输的重要组件。以 I-PEX CABLINE-VS II 系列为代表的产品（如 82188-100B-02-D），凭借其40AWG线规及30Pin高密度结构，在高频高速应用中表现出色。

那么，在实际项目中，若需定制类似规格的极细同轴线束，工程与采购人员需要重点关注哪些关键参数？

---

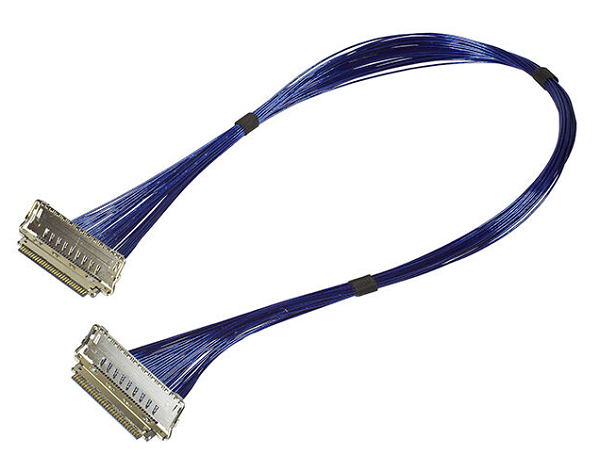

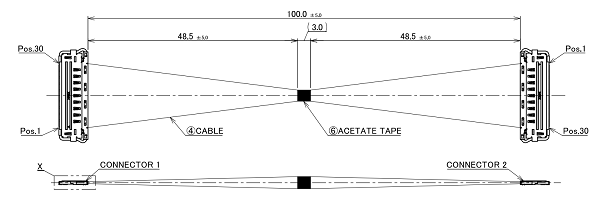

一、82188-100B-02-D线束结构与核心参数解析

该型号属于 CABLINE-VS II 系列中的标准线束组件，采用双端连接设计，本质是一种高性能极细同轴线束解决方案，其典型参数如下：

1、接口规格：30Pin，0.5mm间距设计，

2、线材类型：40AWG极细同轴线，

3、成品长度：100mm，

4、接线方式：1-N（反向定义），

5、结构特点：全屏蔽设计，具备优异抗EMI能力。

该类产品主要应用于：高速差分信号传输（如 PCIe、eDP 等）、空间受限设备内部布线优化，需要注意的是，这类线束并不仅仅是“导线”，而是集成了高速信号传输能力的整体解决方案。

---

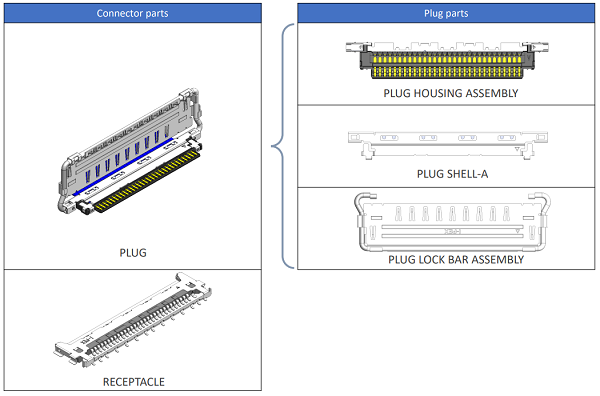

二、核心连接器解析：20847-030T-01

该线束两端通常搭配 CABLINE-VS II 系列标准连接器 20847-030T-01，其关键特性包括：

1、0.5mm间距高密度设计，

2、支持多点接地及全屏蔽结构（ZenShield技术），

3、配备机械锁扣结构，增强抗振性能，

4、支持高速信号传输（满足 PCIe Gen5 等应用需求）。

在实际设计中需特别关注：连接器不仅决定接口匹配，更直接影响阻抗控制、串扰表现、插拔寿命以及整机的EMI性能，是极细同轴线束设计中的核心环节。

---

三、极细同轴线束定制必备参数清单

在定制类似 82188-100B-02-D 的线束时，建议一次性明确以下关键参数，以提高开发效率并降低沟通成本。

3.1 、基础结构参数：Pin数量（如30Pin、40Pin等）、连接器型号（如20847-030T-01）、接线方式（1:1、1-N或自定义Pin Mapping），

3.2 、线材与电气性能参数：线规（如40AWG、42AWG）、阻抗要求（如85Ω或100Ω差分）、屏蔽结构需求（单层/双层/编织屏蔽），

3.3、 机械与工艺参数：成品长度（如100mm或定制长度）、布线空间与折弯要求、是否需要加固结构（胶带、补强板、屏蔽壳等），

3.4、 应用环境参数：使用场景（消费电子、工业设备、服务器等）、工作温度范围、插拔寿命要求。

实际项目经验表明：很多问题并非来源于线材本身，而是由于接线定义（Pin Mapping）或结构空间未提前确认所导致。

---

四、选型建议与兼容替代方案

在当前供应链环境下，CABLINE-VS II 系列产品可能面临交期与成本压力，因此建议提前规划选型与替代方案。

4.1 、选型建议：优先确认接口系列（VS 与 VS II 不可混用）、根据速率需求选择线规（如Gen5建议40AWG）、高频应用优先采用全屏蔽结构，

4.2 、替代与兼容思路：可选用结构一致的国产连接器（需验证插配兼容性）、线束可由具备高速设计能力的厂商进行定制、保持Pin定义一致，避免系统级修改。

重点提示：替代方案不仅要“可用”，更必须通过信号完整性（SI）及可靠性验证。

---

五、关于定制替代方案的补充说明

在实际应用中，越来越多企业倾向于通过定制替代型极细同轴线束来优化成本与交付周期。以 82188-100B-02-D 为例，在以下关键技术环节均可实现等效替代：连接器适配设计、阻抗控制优化、屏蔽结构设计；同时支持从小批量验证到规模化量产的完整交付流程。

---

像 I-PEX 82188-100B-02-D 这样的极细同轴线束，本质上是融合了连接器、线材以及高速信号设计能力的系统级产品。在定制过程中，不仅需要确保参数完整，更应结合具体应用场景，从信号完整性、结构设计及供应链稳定性等多维度综合评估，才能实现可靠且高效的项目落地。
