从工程选型角度认识82968-100B-02-D极细同轴线束

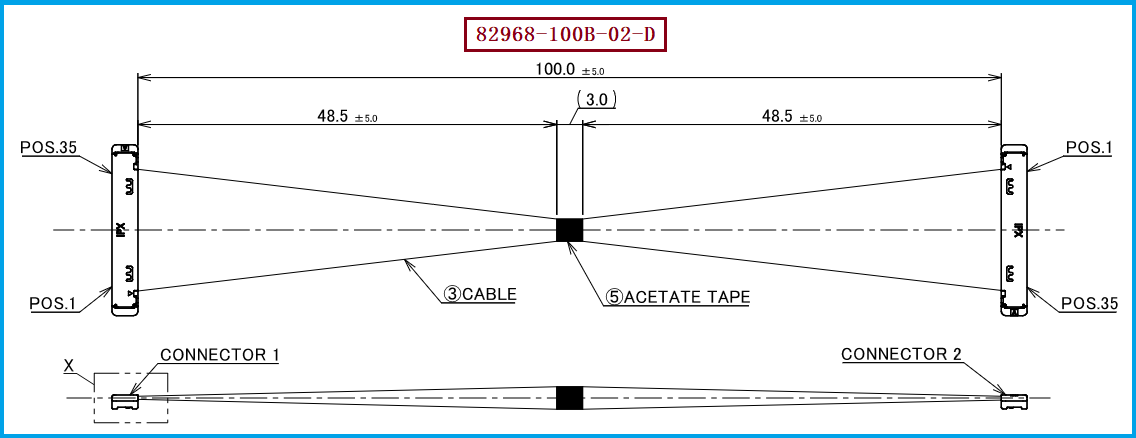

在笔记本电脑、显示模组、工业设备、摄像头以及其他空间受限的高速电子设备中，极细同轴线束不仅承担信号传输任务，同时还需要满足小型化布线、连接可靠性和装配空间等要求。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角连接结构，结合高度约1.65±0.2mm，适合在狭窄设备内部进行高速信号连接。针对本次产品型号，I-PEX 82968-100B-02-D属于CABLINE®-SS 35Pin极细同轴线束，采用Micro-Coaxial 40AWG线材，标准长度100mm，线位定义为1-N。对于工程师而言，选型时不能只看“35Pin”或“100mm”，还需要同时核对连接器系列、线径、长度、线序以及设备端PCB连接器是否匹配。

---

连接器匹配是82968-100B-02-D替代选型的关键

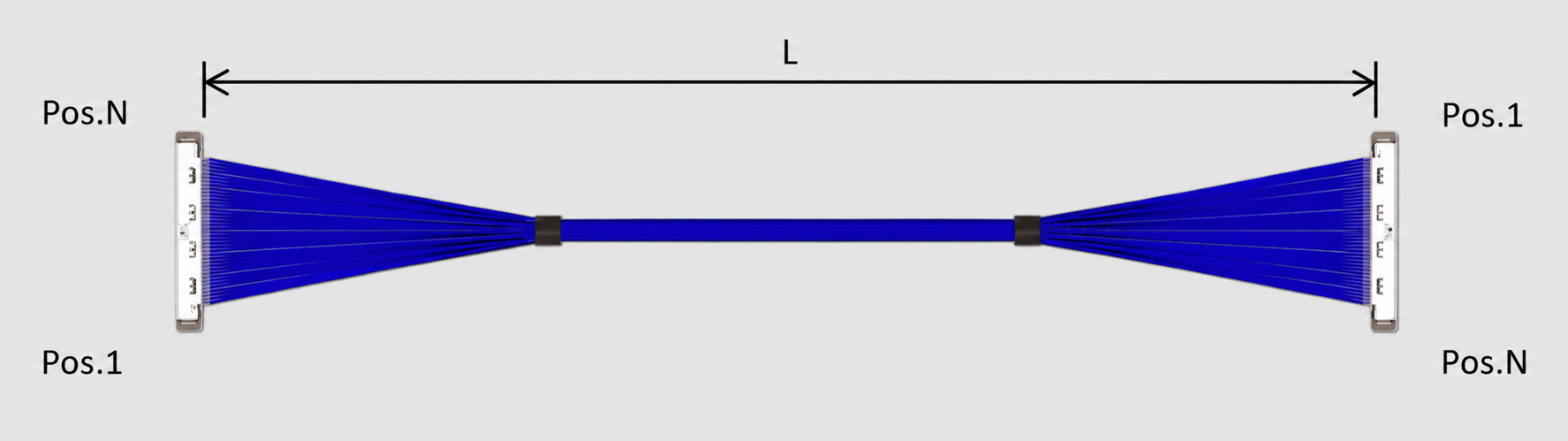

对于极细同轴线束而言，连接器并不是简单的配套附件，而是决定线束能否正常安装和稳定工作的关键部件。82968-100B-02-D对应的线材端连接器型号为20373-R35T-06，属于CABLINE®-SS 35Pin Plug Housing；对应的CABLINE®-SS 35Pin Plug Cable Assembly型号为20380-R35T-06，板端对应35Pin Receptacle为20374-R35E-31。也就是说，在寻找替代线束时，工程师需要从“连接器系列+Pin数+线材规格+线序+长度”多个维度进行确认，而不能仅按照外观尺寸寻找类似产品。尤其是本型号采用1-N线位定义，替代线束必须准确对应客户设备的信号排列，否则即使连接器能够正常插合，也可能造成信号错位。因此，I-PEX连接器对应极细同轴线束的选型方法，应当首先确认连接器型号及Pin数，再确认线材规格和线位定义，最后结合长度、出线方向及设备安装空间完成匹配。

---

从高速信号与结构空间判断线束适配性

CABLINE®-SS的设计重点之一是高速传输与小型化兼顾。I-PEX官方资料中的高速测量参考采用40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable，并给出了16Gbps/Lane应用参考；同时，产品资料列出的参考标准包括V-By-One US、HDMI 2.1、USB 3.2 Gen 2、eDP等。不过在实际替代开发中，不能简单把16Gbps/Lane理解为所有82968-100B-02-D应用场景下的统一保证值，而应根据具体设备协议、阻抗、线长、Pin定义和整机SI测试结果进行确认。对于工程师而言，82968-100B-02-D的40AWG极细同轴线、100mm长度以及1-N线序，应作为替代开发时的重要基准；对于采购人员而言，则应重点确认供应商能否按照原型号的连接器接口、线材规格、长度及线序进行稳定批量生产。

---

选型和兼容与替代方案参考及建议

在实际项目中，如果原设备使用的是I-PEX 82968-100B-02-D，建议先确认板端是否采用CABLINE®-SS 35Pin对应的20374-R35E-31，再确认线材端连接器20373-R35T-06、Micro-Coaxial 40AWG、100mm长度及1-N线位定义。如果只是长度发生变化，I-PEX官方同系列还提供35Pin、40AWG、1-N的200mm型号82443-100B-02-D和300mm型号82969-100B-02-D，可作为长度选型参考；如果设备线序不同，则需要按照实际Pin定义重新确认，不能直接替换。对于需要进行国产化、供应链优化或原厂线束替代的项目，供应商应重点验证连接器匹配、端子压接、阻抗控制、屏蔽连续性、线序一致性以及高速信号完整性。我们公司可提供 I-PEX 82968-100B-02-D 兼容替代线束方案，可根据客户设备实际需求，围绕20373-R35T-06连接器、35Pin、40AWG、100mm及1-N线位定义进行极细同轴线束的兼容替代开发与生产。

---

以完整参数匹配实现82968-100B-02-D可靠替代
对于工程师和采购人员来说，选择82968-100B-02-D兼容替代线束时，真正需要关注的并不是单一的连接器型号或线束长度，而是连接器、Pin数、线材、长度、线位定义以及电气性能的整体匹配。其中，I-PEX 82968-100B-02-D、20373-R35T-06、35Pin、40AWG、100mm、1-N构成了本型号替代开发的重要识别信息。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。通过对连接器型号、线材规格和线序进行逐项确认，再结合设备结构及高速信号要求进行验证，可以降低替代线束导入过程中的兼容风险，为笔记本、显示设备、工业相机及其他高速电子设备提供更加稳定的极细同轴线束解决方案。
