I-PEX 82674-100B-01-D：面向高速、高密度设备的极细同轴线束方案

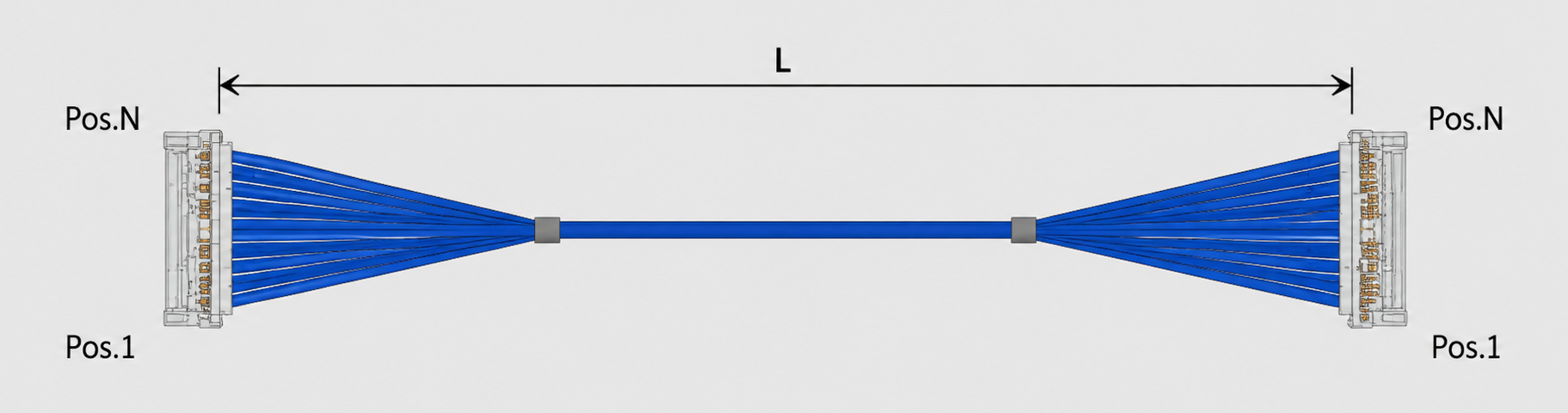

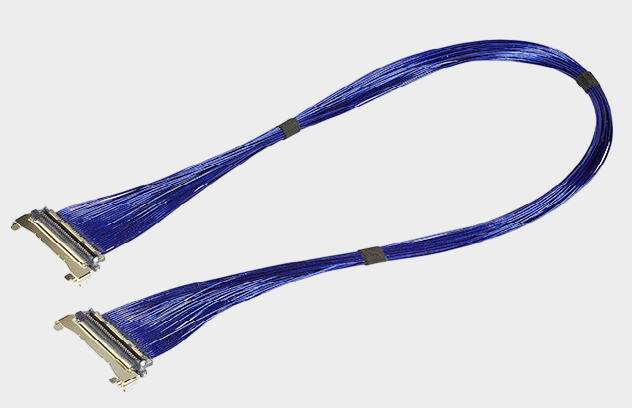

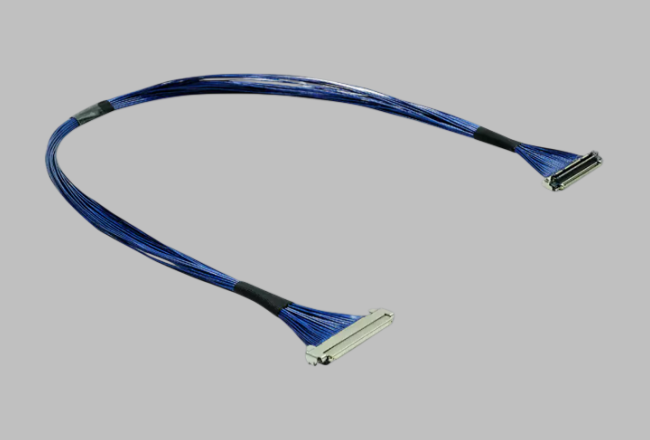

在笔记本电脑、AI终端、高速显示模组、工业视觉、VR/AR及高速计算设备中，随着USB4、Thunderbolt、DisplayPort、eDP等高速接口不断升级，设备内部互连不仅要求“能连接”，更要求在有限空间内保持稳定的高速信号传输性能。I-PEX 82674-100B-01-D正是一款典型的高速极细同轴线束产品，采用30Pin、AWG#40极细同轴线、100mm长度、1-1 Pin Assignment结构，配套使用的线材端连接器型号为20878-030T-01，该连接器可适配AWG#40线材。其配套CABLINE®-UM连接器采用0.4mm超细间距、Vertical Right Angle结构，并结合ZenShield®全屏蔽和机械锁扣设计，在满足高密度安装的同时兼顾高速信号传输、EMI抑制及连接可靠性。对于工程师而言，这类结构能够帮助缩小设备内部连接空间；对于采购人员而言，则意味着可以围绕具体Pin数、线规、长度及连接器料号进行针对性的国产替代与供应链选型。我们公司可提供：I-PEX 82674-100B-01-D兼容替代线束方案，可根据客户设备结构和技术要求进行极细同轴线束的生产制造。

---

如何理解极细同轴线束的传输损耗？不能只看“线长”一个参数

对于工程师和采购人员来说，“传输损耗”是评价高速极细同轴线束时非常重要、但也容易被简单理解的指标。所谓传输损耗，可以理解为高速电信号在线缆及连接结构中传输时，信号能量随着频率、距离、材料和结构等因素增加而产生的衰减。在线束长度增加以后，导体损耗、介质损耗等因素通常会更加明显；而当信号频率越来越高时，趋肤效应、介质材料特性、阻抗不连续以及连接器过渡区域等因素也会进一步影响信号完整性。因此，极细同轴线束的传输损耗不能简单理解为“线越细，损耗一定越大”或者“线越短就一定没有问题”，而应综合考察导体结构、绝缘介质、屏蔽结构、特性阻抗、工作频率、线束长度以及连接器端接质量。以I-PEX 82674-100B-01-D为例，其采用AWG#40极细同轴线并使用20878-030T-01线材端连接器，在实际高速应用中，除了关注线材本身的衰减，还需要关注连接器与线材之间的阻抗连续性，以及连接器插接区域可能产生的反射、插入损耗和串扰。也就是说，判断一款极细同轴线束是否适合高速系统，不能只比较“AWG、长度、价格”，更应该从完整的高速信号链路角度进行评估。

---

为什么极细同轴结构有利于高速信号传输？从“单根线”看到完整信号链路

极细同轴线束的核心价值并不只是“线径很细”，而是通过同轴结构将信号导体、绝缘介质和屏蔽导体形成相对稳定的传输结构，使高速信号在传输过程中获得更好的电磁隔离能力。对于高速差分/高速串行信号而言，如果线束内部不同通道之间存在较强耦合，就可能产生串扰；如果传输路径存在明显阻抗变化，则容易造成信号反射，最终影响眼图、抖动、误码率以及系统整体信号完整性。CABLINE®-UM配套连接器采用0.4mm Pitch和ZenShield®全EMI屏蔽、多点接地设计，并具备机械锁扣结构，与AWG#40极细同轴线结合后，可以形成适合高密度、高速内部互连的线束解决方案。因此，在选择I-PEX 82674-100B-01-D这类产品时，工程师应将“线材+连接器+端接工艺+PCB接口”作为一个完整系统进行验证，而不是单独判断某一个零部件。尤其在高速显示、USB4、Thunderbolt等应用中，真正需要关注的是整个链路的信号完整性，而传输损耗只是其中一个关键指标。

---

选型和兼容与替代方案参考及建议

对于工程师进行选型时，建议首先确认原设计的连接器系列、Pin数量、线材AWG、线束长度、Pin Assignment、出线方向以及设备内部安装空间，再进一步确认高速信号应用对阻抗、插入损耗、回波损耗、串扰和屏蔽性能的要求。对于本产品而言，核心对应关系是：极细同轴线束料号为I-PEX 82674-100B-01-D，线材端连接器型号为20878-030T-01，连接器适配线材为AWG#40，30Pin，线束长度100mm，1-1结构。如果进行国产兼容替代，不能仅以“同样30Pin”作为判断依据，还需要重点核对连接器配合尺寸、端子排列、锁扣结构、线材规格、线束长度及端接方式，并根据实际高速应用进行信号完整性验证。对于采购人员而言，建议在询价阶段同步提供原厂料号82674-100B-01-D、连接器型号20878-030T-01、AWG#40及线束长度等信息，以减少供应商理解偏差。我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 82674-100B-01-D提供兼容替代线束方案，并可根据客户的具体产品结构、连接器要求、线材规格和长度需求进行匹配开发，为工程验证、样品打样以及批量采购提供相应的线束制造支持。

---

高速极细同轴线束的核心，是在有限空间里守住信号完整性

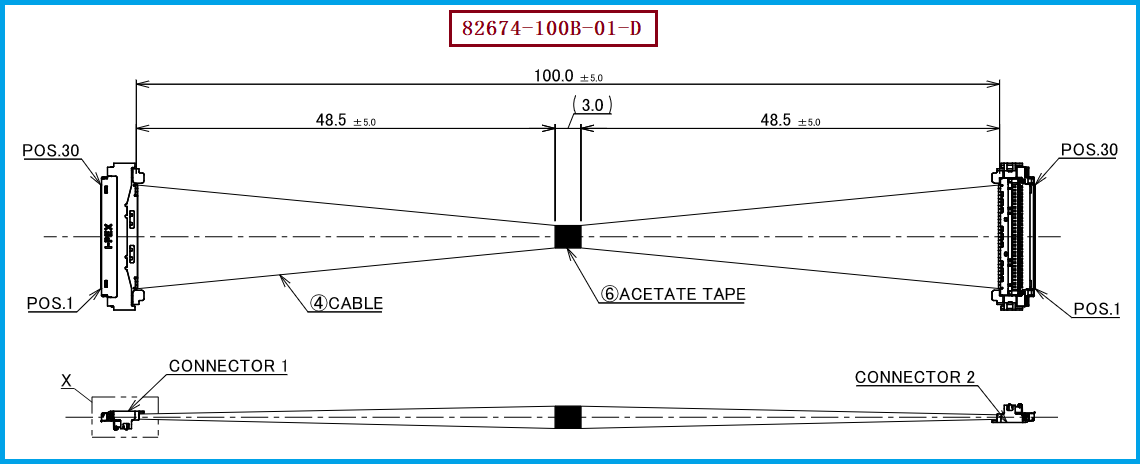

I-PEX 82674-100B-01-D是一款具有明确规格定位的高速极细同轴线束：30Pin、AWG#40、100mm、1-1结构，并配套20878-030T-01连接器。对于高速电子设备而言，评价极细同轴线束不能只关注外观、线径和价格，更应该理解传输损耗、阻抗连续性、反射、串扰、屏蔽及连接器端接质量之间的关系。尤其随着高速信号速率持续提升，线束已经成为影响整机信号完整性的重要组成部分。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于希望降低供应链成本、提升国产供应链稳定性或寻找第二供应商的企业而言，在确保机械尺寸和电气性能满足设计要求的前提下，通过专业极细同轴线束制造商进行兼容替代开发，可以为高速设备内部互连提供更加灵活的选型空间。
