Jetson相机高速数据传输，对内部线束提出更高要求

随着边缘AI、机器视觉和智能机器人快速发展，基于 NVIDIA Jetson 平台的视觉设备越来越重视相机接口的高速传输、结构小型化以及长期运行稳定性。NVIDIA Jetson平台支持包括 MIPI CSI-2 在内的多种相机接口，而在相机接口选型时，传输长度、数据速率以及实际工作环境都是需要重点考虑的因素。对于摄像头模组与主控板之间距离较短、空间紧凑的设备，线束不仅承担信号连接作用，还直接参与高速信号传输链路。 因此，相比普通多芯线，采用结构更适合高速信号传输的极细同轴线，可以让相机模组内部连接在有限空间内兼顾高密度布线与信号稳定性。尤其是在高分辨率图像、高帧率视频以及多摄像头数据采集应用中，线束的阻抗连续性、串扰控制、EMI环境适应能力以及连接可靠性都会影响整个Camera系统的稳定运行。

---

极细同轴线为什么能够提升Jetson相机模组稳定性？

对于Jetson相机模组而言，稳定性并不仅仅意味着“线不会断”，更重要的是高速图像数据在传输过程中保持良好的信号完整性。极细同轴线采用中心导体、绝缘层、屏蔽层和外被等结构，使高速信号具有相对明确、连续的传输路径，有利于控制阻抗、降低外部电磁环境对信号链路的影响。与此同时，极细同轴线束可以在较小的空间内实现多通道密集布线，非常适合摄像头模组、边缘AI设备以及机器人视觉系统的内部连接。NVIDIA针对Jetson相机设计也强调了MIPI CSI-2等高速接口的信号布线要求，例如Jetson AGX Orin的CSI D-PHY设计指南对差分阻抗、走线长度、插损以及通道间偏差等都有明确要求。 因此，从工程角度来看，选择合适的极细同轴线材、连接器、线长和线序，并对完整链路进行SI验证，是提升Jetson相机模组稳定性的重要手段，而不是单纯追求“更细”的线径。

---

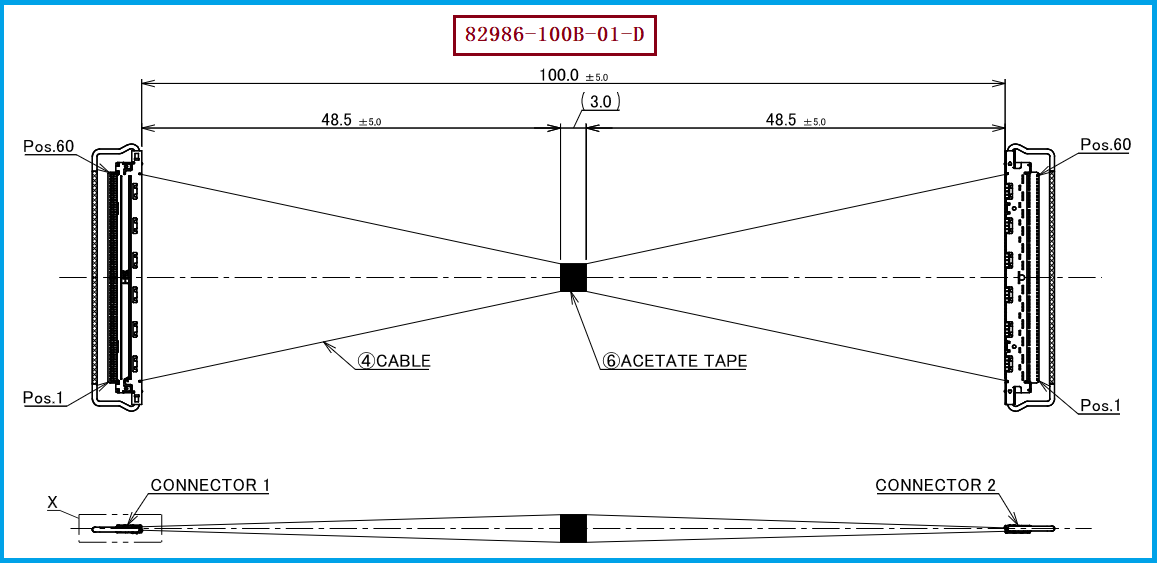

I-PEX 82986-100B-01-D：60PIN、0.4MM高密度极细同轴线束

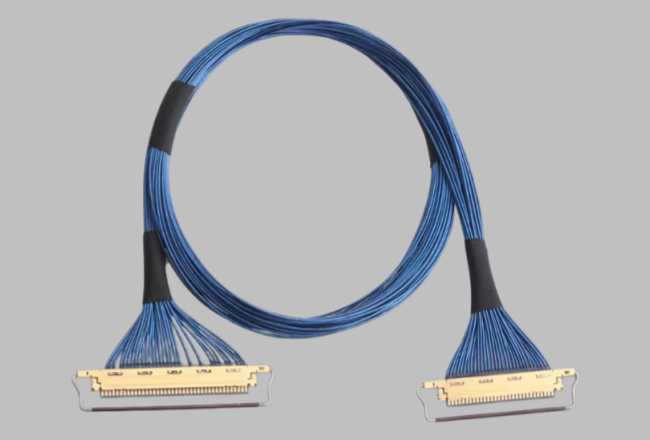

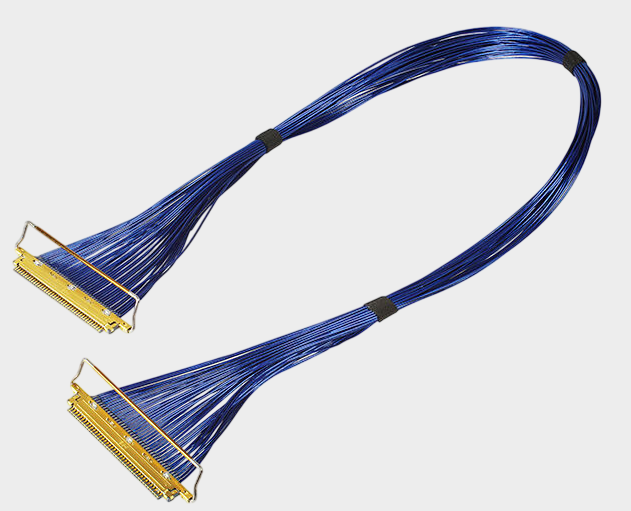

本次介绍的 I-PEX 82986-100B-01-D，属于I-PEX CABLINE®-CA 60P HARNESS产品，其线材端连接器型号为 20634-160T-02，连接器采用 60PIN、0.4MM Pitch 的高密度设计。该线束采用 AWG40 Micro-Coaxial Cable、50Ω、蓝色线材，长度为 100±5mm，Pin Assignment为 1-1，两端采用对应的CABLINE-CA结构进行连接。I-PEX官方资料显示，CABLINE-CA采用0.4mm Contact Pitch、水平对插结构，支持10/12/20/30/40/50/60 Pin，并支持AWG36～AWG44等多种Micro-Coaxial Cable规格；其平台高速传输能力标称最高可达32 Gbps/Lane。 对工程师而言，60PIN与0.4mm间距意味着可以在有限PCB及设备空间中实现较高的信号通道密度，而100mm线长则适合许多主控板与摄像头模组之间的短距离内部连接。需要强调的是，32 Gbps/Lane属于CABLINE-CA平台的参考能力，实际相机系统能够达到的速率仍需要结合具体线材、长度、PCB、连接器、Pin Assignment以及完整SI测试结果进行确认。

---

选型和兼容与替代方案参考及建议

如果工程师或采购人员正在寻找 I-PEX 82986-100B-01-D 的兼容替代极细同轴线束，不能只按照“60PIN、100mm”进行简单替换。首先应确认线材端连接器是否对应 20634-160T-02，其次要核对60PIN、0.4MM Pitch、AWG40、50Ω、100±5mm以及1-1线序等关键参数，同时还需要确认连接器锁扣、线束端部固定、线材成型尺寸以及实际装配空间。特别需要注意的是，I-PEX CABLINE-CA官方型号中还存在60P、100mm、40AWG的 82865-100B-02-D，但其Pin Assignment为1-N，而82986-100B-01-D为1-1，因此二者不能仅凭针数和长度判断可以直接互换。 对于需要国产化、降低采购成本或建立第二供应链的项目，建议以原线束图纸和样品为基础，从连接器匹配、线材规格、线序、尺寸公差、端接工艺和高速SI性能几个方面进行验证。我们公司可提供：I-PEX 82986-100B-01-D兼容替代线束方案，可根据客户实际产品结构和电气要求进行极细同轴线束的规格匹配与定制开发，为Jetson相机、机器视觉、AI视觉设备等应用提供国产兼容替代方案。

---

稳定的Jetson视觉系统，需要稳定的高速连接链路
对于Jetson相机模组而言，摄像头传感器、MIPI CSI-2接口、PCB走线以及连接线束共同构成完整的高速图像传输链路，其中任何一个环节出现阻抗不连续、串扰、EMI干扰、接触不良或线序错误，都可能影响系统稳定性。极细同轴线凭借高密度、小型化以及适用于高速信号传输的结构特点，为紧凑型Jetson视觉设备提供了一种值得重点考虑的内部连接方案。I-PEX 82986-100B-01-D采用60PIN、0.4MM Pitch、AWG40、50Ω、100mm、1-1线序设计，并配套20634-160T-02连接器，适合作为高密度短距离高速相机线束的参考方案。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于希望实现I-PEX线束国产化、供应链优化或成本控制的客户，我们可围绕原型号进行兼容替代开发，并根据实际应用进一步优化线长、线序、连接器配置及高速信号性能。
