AR眼镜内部空间有限，图像模组更需要“小而高速”的连接方案

AR眼镜的图像模组通常需要在非常有限的结构空间内完成显示、摄像或高速图像数据传输，连接线既不能占用过多空间，又需要保持稳定的高速信号传输能力，因此极细同轴线逐渐成为这类小型化设备内部连接的重要方案。对于工程师而言，AR眼镜内部走线往往还需要考虑镜腿、转轴、显示模组及主板之间的空间关系，传统线缆较大的外径和较大的弯折空间可能增加结构设计难度。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角型结构，结合极细同轴线后可以适应较狭窄的内部空间；官方资料显示，该系列可用于最高16Gbps/Lane的高速传输应用，并展示了线束通过小型转轴结构的应用方式。 因此，从AR眼镜图像模组的工程设计角度来看，选择极细同轴线并不只是为了“线更细”，而是为了同时兼顾空间占用、高速信号传输以及结构布线需求。

---

以I-PEX 83012-100B-01-D为例，14PIN与0.4MM间距适合高密度内部连接

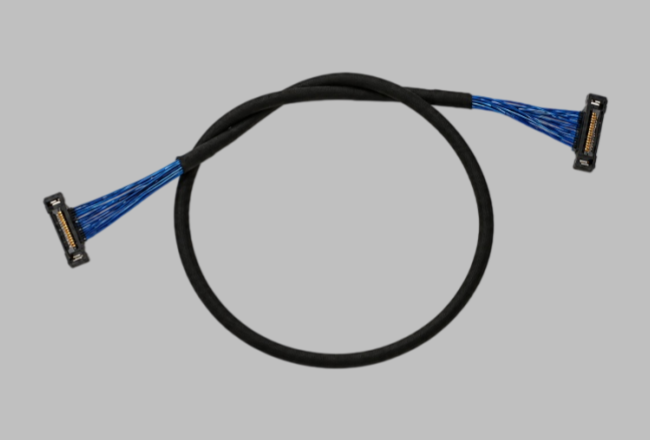

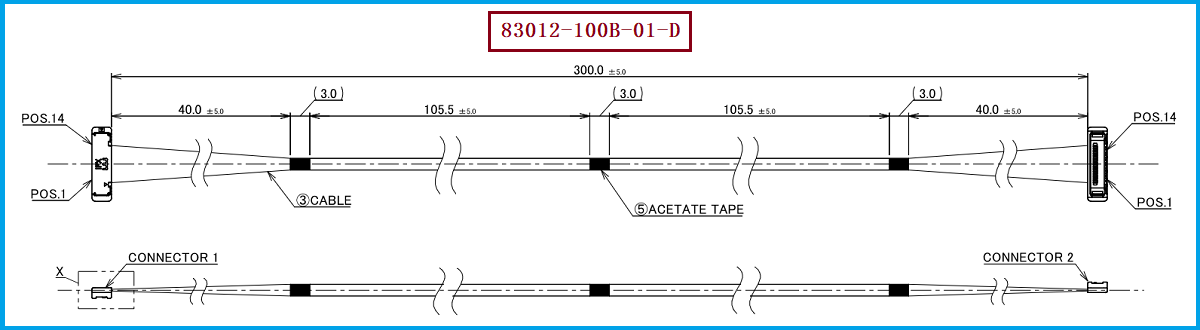

本次介绍的极细同轴线束产品料号为 I-PEX 83012-100B-01-D，对应I-PEX CABLINE®-SS系列14Pin 1-1线束，采用Micro-Coaxial 40AWG线材，长度为300mm。其线材端使用的连接器型号为 20373-R14T-06，连接器为 14PIN、0.4MM Pitch，适合对连接器尺寸、布线密度及高速信号完整性有要求的紧凑型设备。I-PEX官方资料显示，20373-R14T-06属于CABLINE®-SS 14Pin Plug Housing，并支持Micro-Coaxial AWG40、AWG36等线材规格；CABLINE®-SS整体支持10、14、20、30、32、35、40、50Pin等规格。 对工程师来说，选型时除了确认Pin数和Pitch，还应同步核对线径、阻抗、线序、长度、出线方向以及设备内部安装空间；对采购人员来说，则应重点确认原厂料号、连接器型号及线束尺寸定义是否与现有BOM和装配结构对应，从而降低替代选型过程中出现接口不匹配的风险。

极细同轴线为什么适合AR图像模组：高速、抗干扰与空间利用需要同时考虑

AR眼镜的图像模组涉及高速图像数据传输，连接线不仅要“能通”，还需要尽可能维持稳定的信号质量。极细同轴线采用同轴结构，信号导体外围具有屏蔽结构，相比普通排线，在高速信号传输场景中更便于进行阻抗控制和电磁干扰管理。CABLINE®-SS官方高速性能验证采用40Pin、AWG40 Micro-Coaxial Cable、45Ω阻抗、100mm线长的测试条件，并验证了16Gbps/Lane高速数据传输应用；官方资料同时列出了V-by-One US、HDMI 2.1、USB 3.2 Gen 2、eDP HBR2等参考标准。 对AR眼镜工程开发而言，这意味着在确定图像模组连接线时，需要把高速信号要求与机械尺寸一起考虑，而不能只依据“线径越细越好”进行选择。实际项目仍应根据具体协议、线长、阻抗、布线环境和整机验证结果确定最终线材方案。

---

选型和兼容与替代方案参考及建议

对于需要寻找I-PEX CABLINE®-SS系列替代线束的工程师和采购人员，建议以 I-PEX 83012-100B-01-D 的实际结构和接口要求作为核对基准，重点确认 14PIN、0.4MM Pitch、20373-R14T-06连接器、40AWG Micro-Coaxial Cable、300mm长度以及1-1线序等关键条件，同时结合设备实际安装空间确认出线方向、弯折路径及线束成型尺寸。I-PEX官方页面明确列出了14Pin 1-1的83010、83011、83012分别对应100mm、200mm、300mm规格，因此在进行同系列长度替换时，也应注意长度与线序的对应关系。 我们公司可提供：I-PEX 83012-100B-01-D兼容替代线束方案，可根据客户的连接器型号、Pin数、Pitch、线材规格、长度及线序要求进行极细同轴线束制造，为AR眼镜、微型显示模组、高速摄像模组及其他空间受限设备提供兼容替代线束选型参考。对于批量采购项目，还可以在打样阶段同步确认端子压接、线序、尺寸、阻抗及高速信号性能等关键指标，再进入量产评估。

---

AR眼镜选择极细同轴线，本质是对空间与高速信号的综合需求
从工程设计角度来看，AR眼镜图像模组之所以倾向采用极细同轴线，是因为其内部空间非常有限，同时又需要满足高速图像数据传输、信号完整性以及可靠连接等要求。I-PEX 83012-100B-01-D 作为CABLINE®-SS 14Pin、0.4mm Pitch体系下的300mm 1-1极细同轴线束，配套 20373-R14T-06 14PIN连接器，具有明确的规格对应关系。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于需要进行国产替代、备选供应商开发或批量采购的项目，应重点从连接器匹配、线材规格、线序、长度、阻抗及实际高速性能等方面进行综合验证，而不是仅依据外观尺寸判断兼容性。通过针对具体应用进行规格确认和样品验证，可以更好地满足AR眼镜及其他小型高速电子设备的内部连接需求。
