为什么高速信号传输特别关注极细同轴线的阻抗？

在高速电子设备内部，信号传输速率不断提高，线束已经不只是简单承担“导通”功能，而逐渐成为影响整个高速链路信号完整性的重要组成部分。当信号沿着极细同轴线高速传输时，如果线缆阻抗与芯片、PCB走线以及连接器之间不能良好匹配，就容易产生信号反射、波形畸变、过冲、振铃以及眼图恶化等问题。因此，工程师在设计高速线束时通常需要重点关注特性阻抗，而极细同轴线的优势就在于其中心导体、绝缘介质与外部屏蔽结构形成相对稳定的同轴传输环境，使传输线的电磁场主要约束在同轴结构内部，从而有利于实现更加稳定、可控的阻抗。对于需要进行高速显示、摄像以及高速数据传输的设备而言，这也是为什么极细同轴线越来越受到重视的重要原因。

---

极细同轴线的阻抗匹配原理是什么？

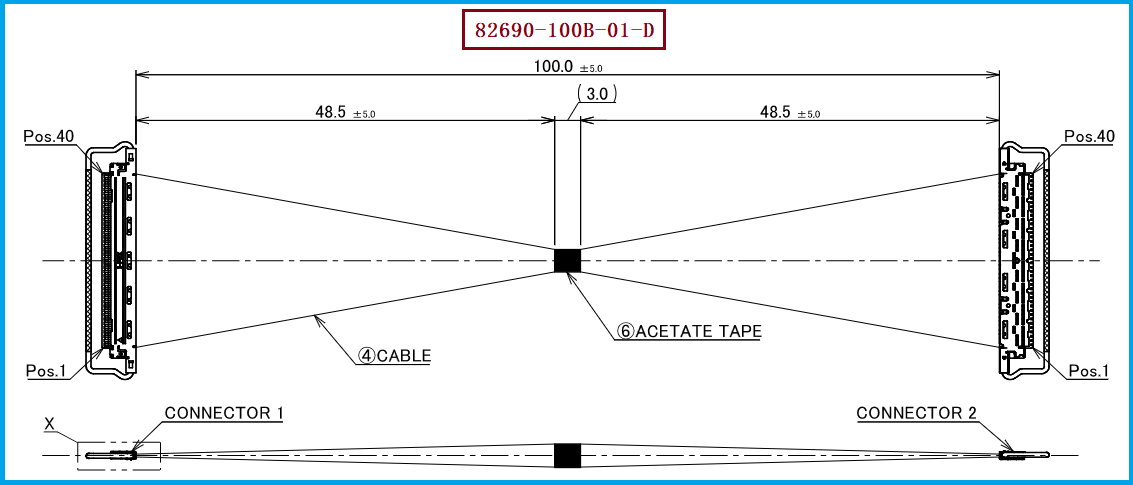

从工程原理来看，极细同轴线的特性阻抗主要与中心导体尺寸、绝缘介质的介电特性、屏蔽层内径以及整体同轴结构有关。可以将同轴传输线的阻抗近似理解为由导体几何尺寸与介质共同决定的参数：当中心导体、绝缘层和屏蔽结构的尺寸比例确定后，就能够形成相对稳定的特性阻抗。高速信号从发送端进入线缆后，如果发送端、连接器、极细同轴线以及接收端之间的阻抗保持较好的连续性，信号能量就能够更加平稳地向接收端传输；如果某个位置出现明显阻抗突变，就可能产生反射。因此，极细同轴线的阻抗匹配并不是单独控制一根线的“阻抗数值”，而是需要把芯片/PCB—连接器—线束—连接器—PCB作为完整高速通道进行设计和验证。以本次产品 I-PEX 82690-100B-01-D 为例，该型号采用40根AWG#40 Micro-Coaxial Cable，PDF图纸标注线材特性阻抗为50Ω，线长为100±5mm，因此在进行兼容替代时，50Ω阻抗以及整个端接结构的一致性都是工程验证的重要指标。

---

I-PEX 82690-100B-01-D：100mm短距离高速线束也需要做好阻抗控制

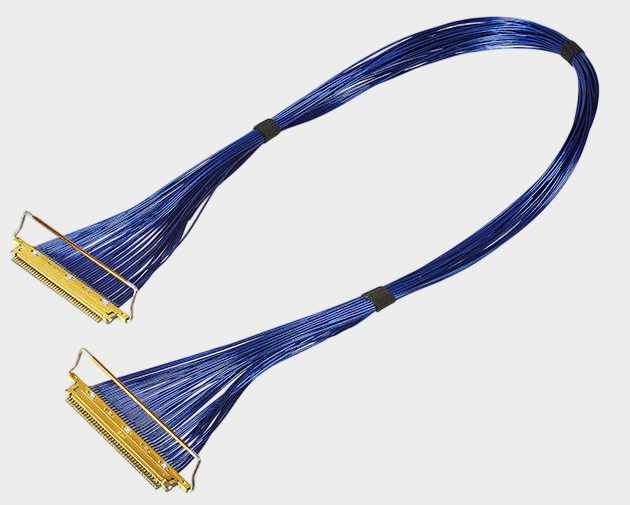

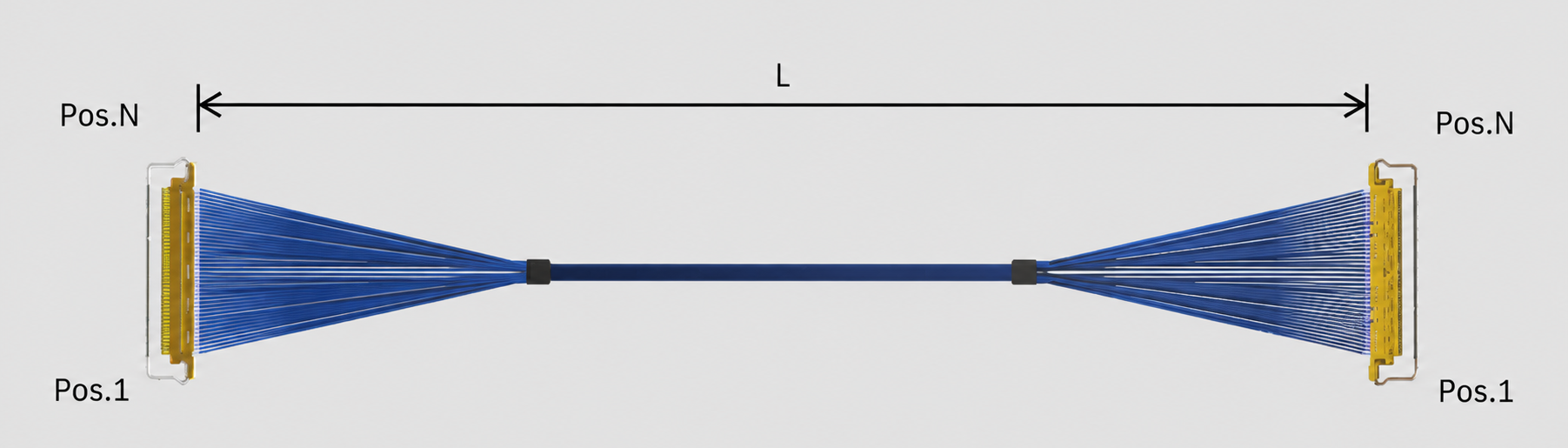

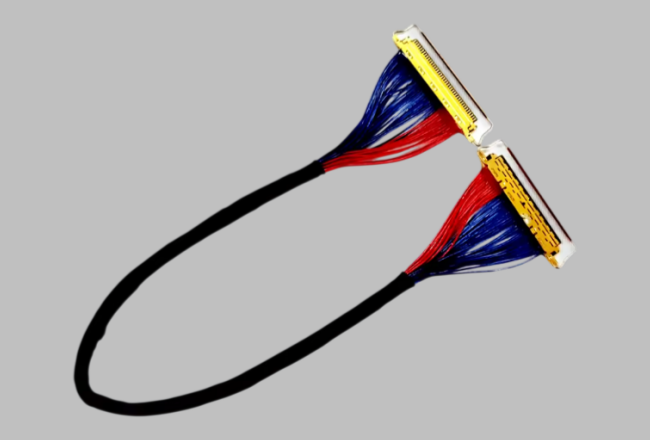

I-PEX 82690-100B-01-D是一款CABLINE®-VS 40Pin极细同轴线束，采用40Pin、AWG#40 Micro-Coaxial Cable、50Ω、100mm长度以及1-1双端对应结构。其线材端配套使用的连接器型号为20454-240T，两端形成完整的高速信号连接通道。对于工程师而言，即使这款线束只有100mm，也不能认为线短就可以忽略阻抗问题，因为在高速信号环境下，连接器端接区域、线材与连接器之间的过渡区域、PCB焊盘以及线束本身都可能形成阻抗不连续点。I-PEX CABLINE®-VS本身采用0.5mm Pitch水平对插结构和机械锁扣设计，其官方资料还给出了40Pin、AWG#40、100mm Micro-Coaxial Cable条件下的32Gbps/lane NRZ参考传输性能。因此，对于类似82690-100B-01-D这样的高速极细同轴线束，真正有价值的并不是单纯追求“更细”或“更短”，而是通过线材结构、阻抗、连接器、端接工艺和整体尺寸控制，让高速信号在整个传输链路中保持稳定。需要说明的是，32Gbps/lane属于I-PEX特定测试条件下的参考性能，实际系统速率仍需结合具体设备进行SI验证。

---

选型和兼容与替代方案参考及建议

对于工程师和采购人员来说，如果需要寻找 I-PEX 82690-100B-01-D的兼容替代产品，建议不要只按照“40Pin＋100mm”进行简单匹配，而应重点核对Pin数量、线材类型、AWG规格、特性阻抗、线长、线序、两端连接器、端接方式及机械尺寸。其中，82690-100B-01-D具有非常明确的产品组合：40Pin＋AWG#40 Micro-Coaxial＋50Ω＋100mm±5mm＋1-1结构，两端采用对应的CABLINE®-VS连接器组件。因此，替代线束如果仅做到外观相似，而没有控制阻抗和端接一致性，就可能在高速运行时出现信号质量差异。对于采购项目，则建议在样品验证阶段同步确认导通、绝缘、耐压、尺寸及高速信号完整性等指标，并根据最终应用环境进行批量一致性验证。我们公司可提供：I-PEX 82690-100B-01-D兼容替代线束方案，可围绕40Pin、AWG#40、50Ω、100mm、1-1结构以及20454-240T配套连接器进行极细同轴线束开发与制造，为客户提供从样品打样、规格匹配到批量生产的国产替代线束解决方案。

---

阻抗匹配决定高速极细同轴线能否真正发挥性能
极细同轴线的阻抗匹配本质上是对“导体—介质—屏蔽层—连接器—PCB”整个高速传输通道进行控制。只有让各个环节之间保持尽可能连续的电气特性，才能降低高速信号反射和失真风险。I-PEX 82690-100B-01-D采用40Pin、AWG#40、50Ω Micro-Coaxial Cable及100mm长度，并通过1-1结构与CABLINE®-VS连接器形成紧凑的高速连接方案，对于空间有限且需要多通道高速信号传输的设备具有较高的应用价值。对于国产替代项目而言，真正可靠的替代并不是简单复制线束外形，而是需要同时解决阻抗匹配、线序、尺寸、连接器端接以及批量制造一致性等问题。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束研发与制造，可针对I-PEX CABLINE®-VS系列相关线束提供兼容替代及定制化制造方案，帮助工程师降低验证难度，也为采购人员提供更加灵活的供应链选择。
