0.4mm间距与极细线材，让高速连接进入更小空间

随着笔记本、平板、折叠设备、工业视觉设备及高速显示设备不断向轻薄化、小型化发展，设备内部PCB之间、显示模组与主板之间的连接空间越来越有限。传统线束如果占用空间较大，不仅会增加结构设计难度，还可能影响转轴、屏幕模组及其他内部器件的布局。I-PEX CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合水平出线设计，结合高度约1.65±0.2mm，连接器Depth约3mm，官方也展示了其线束可以穿过小型转轴的应用场景。 对工程师而言，这意味着在有限的结构空间内，可以通过极细同轴线束实现高密度信号连接；而对于采购人员来说，选用成熟的50Pin规格，则能够在满足设备空间要求的同时，减少重新开发线束结构所带来的时间和验证成本。

---

I-PEX 82892-100B-02-D：50Pin、AWG#40、300mm的空间型线束方案

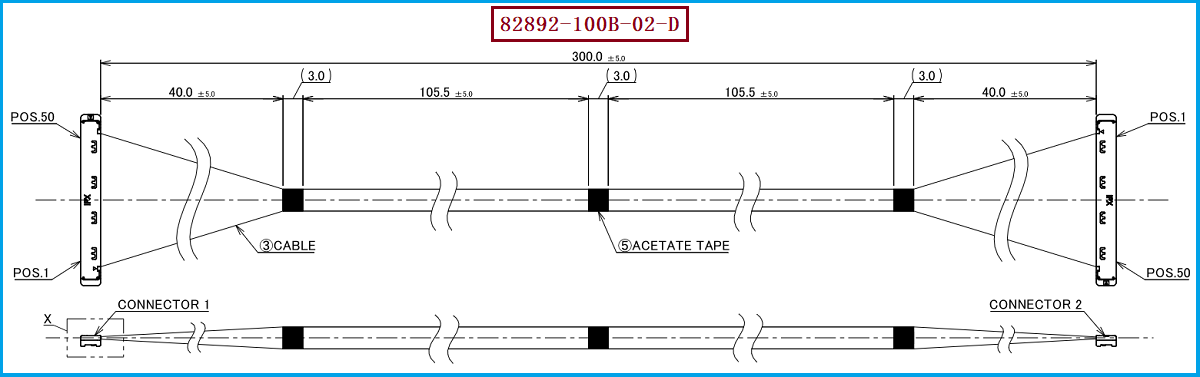

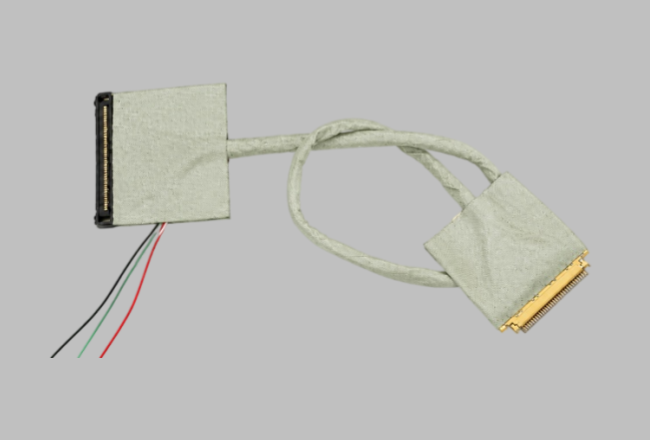

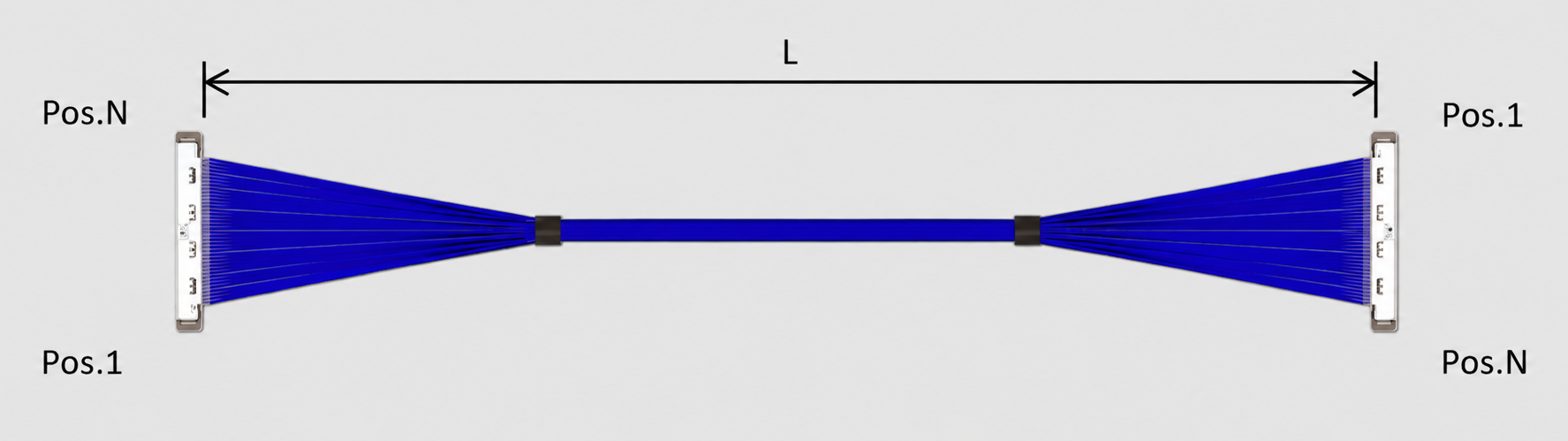

本次介绍的 I-PEX 82892-100B-02-D 属于 CABLINE®-SS 50Pin 极细同轴线束，官方型号资料显示，该型号采用 Micro-Coaxial 40AWG线材，长度300mm，Pin Assignment为1-N。其线材端使用的连接器型号为 20373-R50T-06，该型号属于 CABLINE®-SS 50Pin Plug Housing，I-PEX官方列出的适配Micro-Coaxial规格包括AWG36、AWG38、AWG40及AWG42，其中AWG#40正是本型号所采用的线材规格。 对高速设备而言，极细同轴结构能够在有限空间中完成多通道信号布线，同时通过同轴结构帮助控制高速信号传输所需要的电气特性。需要注意的是，I-PEX官方公布的45Ω、100mm、AWG#40测试条件，是针对CABLINE-SS 40Pin特定测试样品的测试条件，并不能直接等同于82892整条300mm线束的统一阻抗指标，因此实际项目仍应依据终端设备的SI要求进行验证。

---

空间突破不只是“线变细”，还要兼顾弯折、出线和信号完整性

极细同轴线束真正解决空间问题，并不是简单缩小线径，而是要同时处理连接器尺寸、出线方向、线束走向、弯折区域以及高速信号完整性之间的关系。CABLINE®-SS采用垂直直角连接结构和水平出线方式，并使用W-Point双触点设计，官方说明该结构能够在较恶劣环境下维持较好的接触品质。 对工程师来说，在设计转轴、窄边框、显示模组或紧凑型设备内部布线时，需要重点确认50Pin接口是否匹配、线束长度300mm是否满足实际走线、1-N线序是否符合主板两端定义，同时避免在线束弯折区域形成过小弯曲半径或受到结构件挤压。空间越紧凑，对线束制造一致性的要求通常也越高，因此连接器端接、线芯排列、屏蔽结构及整体尺寸控制都会直接影响最终装配效果。

---

选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 82892-100B-02-D 替代方案的工程师和采购人员，建议首先按照“连接器型号＋Pin数＋AWG＋长度＋线序＋应用空间”进行核对。本型号核心匹配条件为 50Pin、0.4mm Pitch、20373-R50T-06、AWG#40、300mm、1-N；I-PEX官方同时提供50Pin 100mm的82891、200mm的82444以及300mm的82892等1-N规格，可作为同系列不同长度方案的参考。 如果设备对高速信号完整性、安装空间和转轴通过能力有明确要求，替代线束不宜只按照外观尺寸进行替换，而应同步确认连接器配合、线材结构、阻抗控制、Pin定义、长度公差及端接质量。我们公司可提供：I-PEX 82892-100B-02-D兼容替代线束方案，可根据客户设备的连接器、Pin数、AWG、长度、线序及安装空间要求进行极细同轴线束的兼容开发与生产制造，为工程师提供样品验证及批量生产的线束方案参考。

---

用更小的连接空间实现更高密度的信号连接
从设备小型化的发展趋势来看，极细同轴线束突破空间限制的核心，并不是单纯追求“越细越好”，而是在有限空间中实现连接器小型化、线材细径化、合理出线、可靠装配和高速信号传输之间的平衡。I-PEX 82892-100B-02-D以50Pin、AWG#40、300mm、1-N为主要规格，配套线材端连接器 20373-R50T-06，适合用于需要高密度连接和空间优化的设备内部线束设计。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于需要进行国产替代、降本或供应链备选的项目，可围绕原型号的机械接口和电气要求进行针对性开发，并通过实际设备测试确认兼容性。
