空间越紧凑、信号速率越高，越能体现极细同轴线束优势

极细同轴线束并不是简单地追求“线径更细”，而是在有限空间内同时满足高速信号传输、柔性布线、屏蔽及高密度连接需求。以 I-PEX CABLINE®-UX II 系列为例，其连接器采用 0.25mm Contact Pitch、90°出线垂直插拔结构，可提供30、34、40、50PIN规格，配合高度约1.04mm，适合轻薄化、小型化设备内部连接。I-PEX官方资料还显示，采用约0.24mm外径同轴线加工的UX II 40PIN线束，可作为通过约Φ2.66mm内径转轴或小直径管道的模拟参考，这类结构尤其适合笔记本电脑显示转轴等狭窄空间。

---

笔记本、平板、显示设备及VR/AR等场景更适合采用

从工程应用角度看，笔记本电脑、平板电脑、显示模组、VR/AR设备以及其他小型高速电子设备，通常同时存在“空间有限”和“高速信号连接”的需求，因此是极细同轴线束比较典型的应用场景。CABLINE®-UX II参考传输速度达到 5Gbps/lane NRZ，并对应USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等应用参考；同时，其屏蔽路径可通过 Cable Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB形成连续接地路径，有利于高速信号连接中的EMC设计。 对工程师而言，这意味着在需要高密度、多通道、低空间占用的内部连接位置，极细同轴线束往往比普通排线更容易兼顾布线空间与高速信号需求；对采购人员而言，则应重点关注连接器规格、线材AWG、阻抗、长度、PIN数及加工一致性，而不能只比较单纯的线材价格。

---

以I-PEX 83055-100B-01-D为例，50PIN/0.25mm Pitch适合高密度内部连接

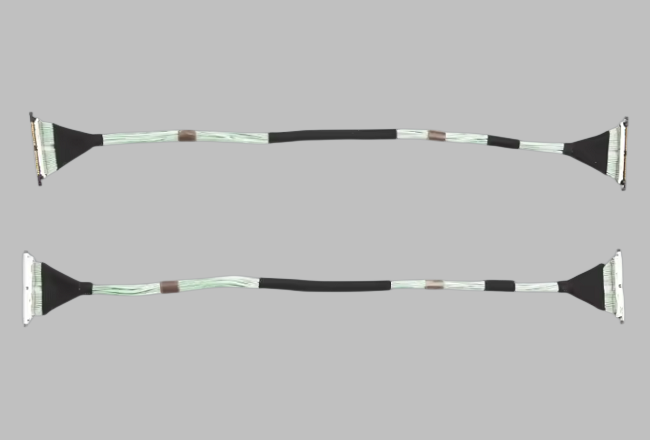

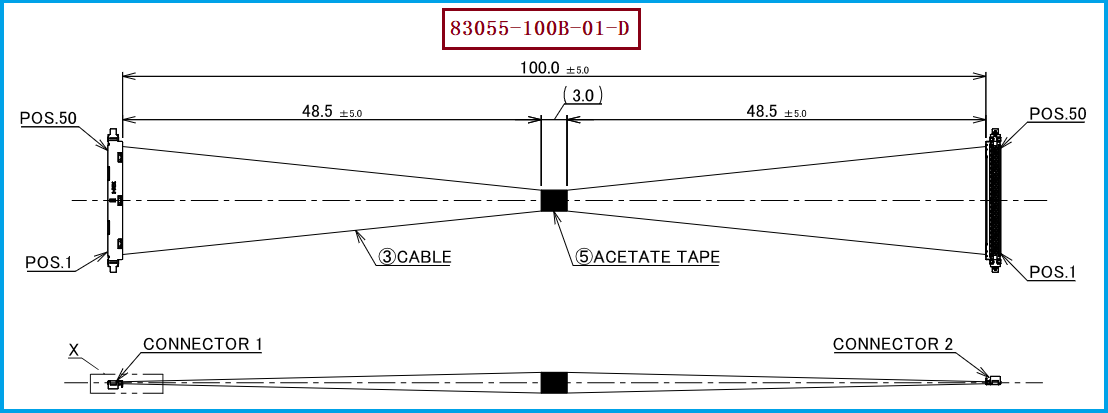

本次对应产品为 I-PEX 83055-100B-01-D，属于 CABLINE®-UX II 50PIN、1-1结构、100mm长度的Micro-Coaxial极细同轴线束；I-PEX官方型号页面明确列出该料号，并将其对应为50PIN、46AWG Micro-Coaxial、L=100mm、1-1的Sample Harness。 该线束使用的线材端连接器型号为 20532-050T-02-1，对应50PIN Plug Housing，连接器间距为 0.25mm。对于工程师而言，50PIN与0.25mm Pitch意味着可以在较小连接区域内实现较高的信号通道密度；对于采购及替代项目，则需要重点确认原产品的连接器型号、50PIN数量、0.25mm间距、线材规格、100mm长度以及1-1端接关系，避免仅依据“同为50PIN”进行替代。I-PEX当前资料显示，UX II支持AWG44、AWG46 Micro-Coaxial线材，因此实际替代时还需要根据原图纸和客户信号要求确认具体线材规格。

---

选型和兼容与替代方案参考及建议

选择极细同轴线束时，建议工程师首先从应用空间、信号速率、PIN数、Pitch、线材规格、阻抗、长度及屏蔽结构几个方面确认需求；如果用于转轴、折叠结构或狭窄管路，还应进一步评估线束外径、弯折半径及动态使用环境。对于采购人员，如果原厂料号为 83055-100B-01-D，建议不要只按照“50PIN、0.25mm”寻找通用线束，而应核对 20532-050T-02-1连接器、50PIN/0.25mm Pitch、Micro-Coaxial线材、100mm长度及1-1线序/端接关系等关键参数，再进行兼容替代评估。我们公司可提供：83055-100B-01-D兼容替代线束方案，可根据客户提供的I-PEX图纸、样品或原装线束，对连接器、极细同轴线材、线长、PIN数、端接方式及结构尺寸进行对应开发，为工程验证、国产替代和批量采购提供线束制造支持。

---

什么情况下优先考虑极细同轴线束？
当产品同时具有内部空间狭小、高速信号传输、多PIN高密度连接、需要柔性布线或对EMC/信号完整性有要求等特点时，极细同轴线束更能发挥优势。I-PEX 83055-100B-01-D采用CABLINE®-UX II 50PIN/0.25mm Pitch连接方案，适合作为轻薄型、高密度电子设备内部连接的典型参考。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：张经理 18913228573（微信同号）。对于需要国产替代的客户，与其单纯寻找“相同PIN数”的线束，不如从连接器、Pitch、线材规格、阻抗、长度、线序和加工工艺进行完整匹配，这样才能获得更加可靠的兼容替代方案。
