为什么极细同轴线是高频高速传输的首选？

随着笔记本电脑、平板电脑、服务器、AI计算设备、工业设备、医疗电子设备及高端显示终端不断向高速化、小型化发展，设备内部信号传输对线束提出了更高要求。高速数字信号在传输过程中不仅需要关注导通，还需要考虑阻抗匹配、信号反射、插入损耗、回波损耗、串扰以及EMI等问题。极细同轴线采用中心导体、绝缘层、屏蔽层和外护套组成的同轴结构，可以在较小空间内形成相对稳定的信号传输环境，同时利用外围屏蔽结构降低外部电磁干扰对高速信号的影响。因此，相比单纯追求“线径更细”的普通导线，极细同轴线更适合应用于高频、高速、高密度的内部信号连接场景。对于工程师而言，极细同轴线实际上是一种围绕信号完整性进行设计的高速传输介质；对于采购人员而言，则意味着在选择替代线束供应商时，需要关注的不只是价格，还包括线材结构、阻抗、连接器匹配、加工工艺和批量一致性。

---

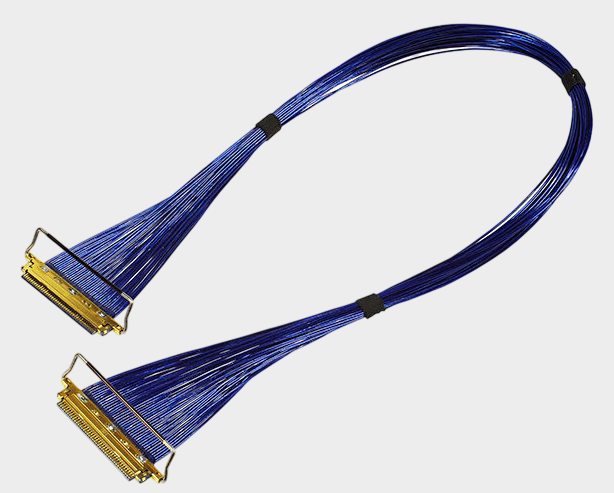

I-PEX 82663-100B-01-D极细同轴线束产品解析

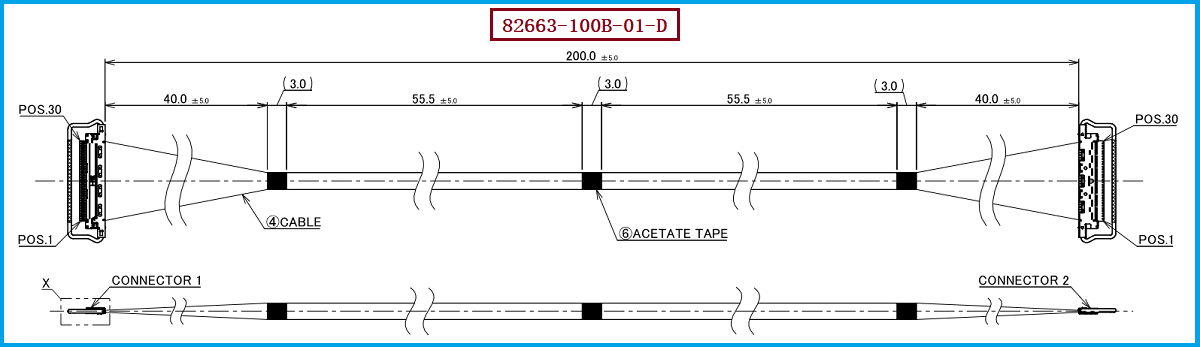

本次介绍的产品为 I-PEX 82663-100B-01-D，属于CABLINE-CA系列30Pin极细同轴线束方案。该线束采用约AWG40规格的极细同轴线材，特性阻抗为50Ω，线束长度为200mm，线位定义为 1-1，即两端对应线位按照1对1方式连接，适合需要明确、直通式信号对应关系的高速设备内部连接。该产品配套的线材端连接器型号为 20634-130T-02，属于30Pin连接器组件。对于工程师而言，在进行原理图设计、PCB接口定义及线束替代设计时，应重点确认Pin数、线径、阻抗、长度和线位定义是否一致；对于采购人员而言，在寻找第二供应商或国产替代方案时，则需要将原厂料号、连接器型号和实际线束规格作为完整的识别依据，而不能仅通过外观或连接器能够插合来判断产品是否真正兼容。

---

极细同轴线束为什么能够满足高速设备需求？

极细同轴线束的核心优势来自其内部结构和制造精度。中心导体承担信号传输，绝缘层负责维持稳定的导体间距及电气隔离，外围金属屏蔽层用于控制电磁场分布并降低EMI干扰，外部护套则负责机械保护。在高速信号传输过程中，导体尺寸、绝缘层厚度、绝缘材料介电特性以及屏蔽结构都会影响最终的传输性能，因此极细同轴线并不是简单地将普通电线缩小，而是一种经过结构设计的微型高速传输线。I-PEX CABLINE-CA系列采用0.4mm间距设计，并支持多种Micro-Coax线材规格，同时具有屏蔽及接地相关设计，可满足高密度设备内部连接需求。对于本产品 I-PEX 82663-100B-01-D 而言，AWG40、50Ω、30Pin以及200mm长度共同构成了其主要规格特征，而1-1线位定义则进一步明确了两端信号的对应关系。实际高速应用中，还应结合设备工作频率、传输速率、线束长度和PCB设计进行信号完整性验证。

---

选型和兼容与替代方案参考及建议

如果客户正在寻找 I-PEX 82663-100B-01-D 的兼容替代产品，建议工程部门和采购部门共同从电气、机械和装配三个维度进行确认。电气方面，应重点核对AWG40线径、50Ω阻抗以及实际高速信号传输要求；机械方面，需要确认30Pin结构、200mm长度、连接器尺寸、出线方向、固定位置以及设备内部安装空间；装配方面，则需要确认 20634-130T-02 相关连接器组件的匹配关系以及两端 1-1 线位定义。在替代开发过程中，如果客户实际设备对长度、出线方向、固定方式、弯折区域或线束外形存在特殊要求，也可以根据实际产品结构进行针对性调整。我们公司可提供：I-PEX 82663-100B-01-D兼容替代线束方案，可围绕客户原有产品的线材规格、连接器、Pin数、线位、长度及装配要求进行兼容开发，为需要国产替代、第二供应商导入以及供应链优化的客户提供极细同轴线束解决方案。

---

极细同轴线束兼容替代的核心价值
对于工程师而言，极细同轴线束的选择最终要回归到高速信号完整性、连接可靠性以及整机空间适配性；对于采购人员而言，则需要进一步考虑供应稳定性、交付能力、批量一致性以及综合采购成本。I-PEX 82663-100B-01-D 作为30Pin、AWG40、50Ω、200mm、1-1线位定义的极细同轴线束，其应用价值不仅在于线材尺寸小，更在于能够在有限空间内兼顾高速信号传输与高密度布线需求。通过对线材、连接器、屏蔽结构、线位定义和端部加工工艺进行整体匹配，兼容替代线束才能真正满足实际设备的使用要求。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于正在进行I-PEX线束国产替代、成本优化或多供应商导入的企业而言，可以以原厂产品规格为基础开展样品开发和验证，再根据实际设备测试结果确定最终量产方案，从而在保证产品应用可靠性的同时，为企业建立更加灵活的极细同轴线束供应体系。
