极细同轴线为什么能够用于高速接口连接？

在笔记本、工业相机、显示设备、AI视觉设备等产品内部，PCB之间、主板与显示模组或摄像头模组之间往往同时面临“空间小”和“数据速率高”两个问题。极细同轴线束通过较小的线缆外径、柔性结构以及同轴屏蔽方式，可以在有限空间内完成多通道高速信号传输。以 I-PEX 82877-100B-02-D为例，这是一款CABLINE®-CX II With Cover 40Pin极细同轴线束，采用AWG46 Micro-Coaxial Cable、100mm长度、1-N线位定义，线材端使用的连接器型号为20974-040T-01。其配套连接器采用0.25mm Contact Pitch、水平插拔结构，嵌合高度0.83±0.17mm，官方给出的参考传输速率为5 Gbps/lane NRZ，因此更适合小型化设备中的高密度高速信号连接。

---

极细同轴线可以对应哪些常见行业接口规范？

从I-PEX官方技术资料来看，CABLINE®-CX II With Cover列出的Applicable Standards属于参考应用规范，包括USB 3.1 Gen 1（5 Gbps/lane）、V-By-One HS 1.4（4 Gbps/lane）、HDMI 1.3（3.4 Gbps/lane）、eDP（2.7 Gbps/lane）以及MIPI相关标准。因此，工程师在设计高速显示、摄像头、视觉采集或小型电子设备内部连接时，可以将极细同轴线作为这些接口信号的内部连接方案之一。但需要注意，接口规范与线束本身并不是简单的“一一对应关系”，实际能否满足目标速率，还需要结合连接器、PCB走线、线长、阻抗、插损、回损、串扰等进行完整的SI验证；I-PEX页面本身也明确将5 Gbps/lane和Applicable Standards标注为参考值。

---

工程师选型时不能只看“支持什么协议”

对于工程师而言，真正决定极细同轴线是否适合项目的，并不是看到“USB、HDMI、eDP、MIPI”几个名称就直接选型，而是要进一步确认线材规格、连接器结构和信号要求。CABLINE®-CX II With Cover采用40Pin、0.25mm Pitch、水平插拔结构，连接器深度约5.6mm，宽度为6.45＋（0.25×Pin数）mm，工作温度为-40℃～+85℃；官方列出的Micro-Coax规格包括AWG39、AWG44和AWG46，其中AWG39及AWG46页面特别标注了特性阻抗不匹配，因此实际高速项目更不能仅凭AWG线径判断信号性能。该系列还采用机械锁扣以及EMI屏蔽罩和多点接地结构，有助于在小型化设备中兼顾机械可靠性和EMI控制。

---

选型和兼容与替代方案参考及建议

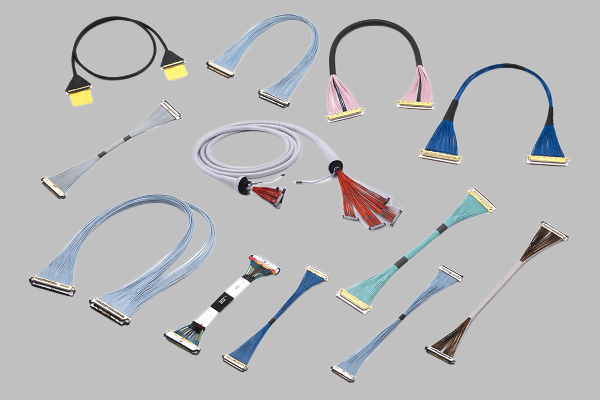

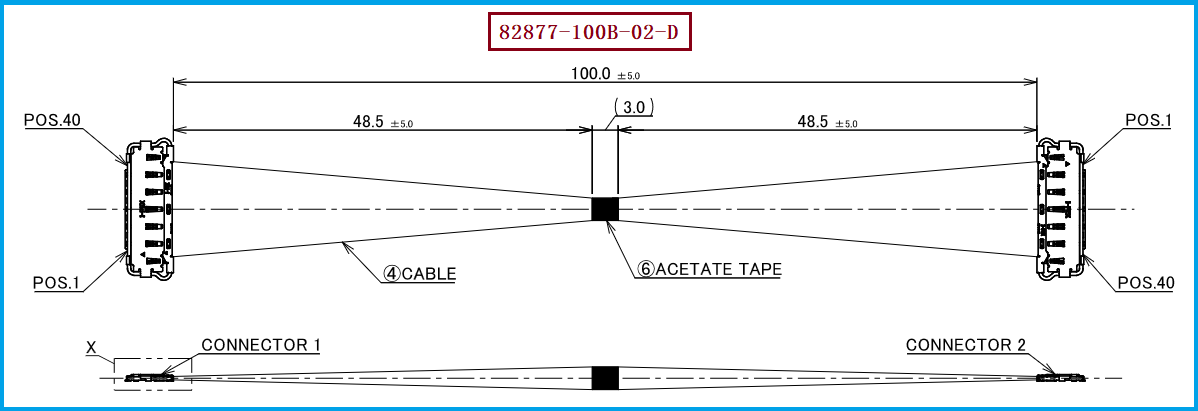

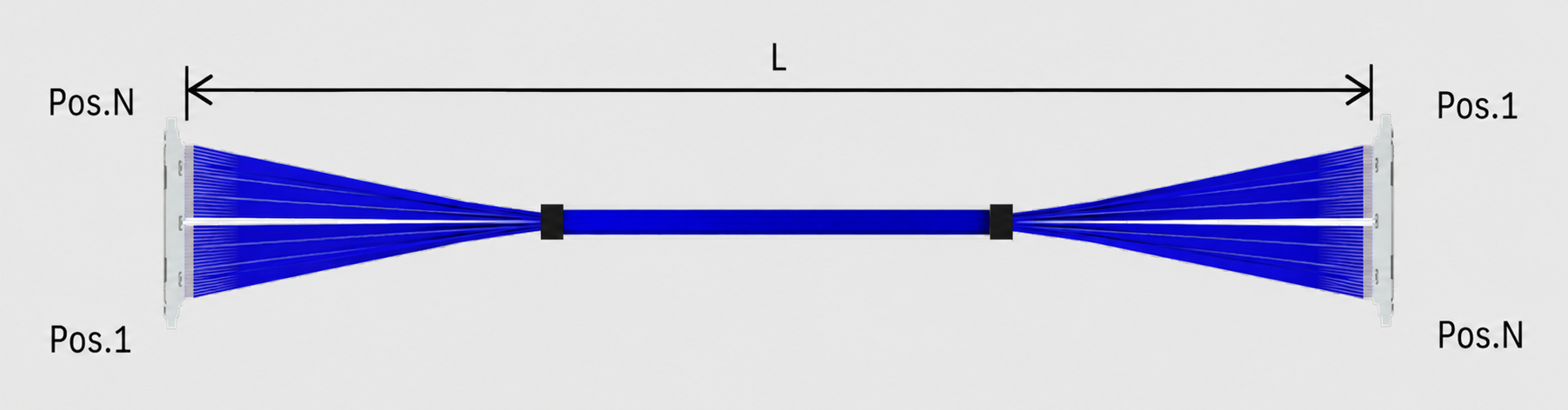

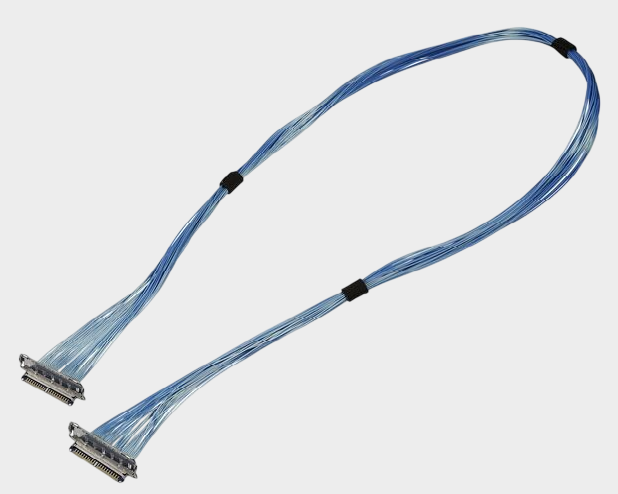

对于采购人员而言，如果原设备使用的是I-PEX 82877-100B-02-D，建议询价和替代开发时直接明确完整技术条件，而不要只写“40Pin极细同轴线”。该型号的关键识别条件为：40Pin、AWG46、100mm、1-N、CABLINE®-CX II With Cover，线材端连接器型号为20974-040T-01。I-PEX官方同系列还提供82878-100B-02-D（200mm、1-N）、82439-100B-02-D（300mm、1-N），以及83004/83005/83006等1-1线位产品，因此替代时尤其要确认长度和1-N线位定义，避免同样40Pin、同样AWG46却因线序不同而无法直接使用。我们公司可提供：I-PEX 82877-100B-02-D兼容替代线束方案，可依据客户原有连接器、线材规格、线长、Pin数及线位定义进行极细同轴线束兼容制造与替代开发。

---

接口规范只是起点，完整链路验证才是关键
极细同轴线可以应用于多种常见高速接口的设备内部连接，包括USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI相关应用，但具体项目不能简单理解为“极细同轴线天然支持某个协议”，最终仍需要根据实际链路进行验证。对于 I-PEX 82877-100B-02-D，工程师应重点关注40Pin、AWG46、100mm、1-N、20974-040T-01以及连接器的机械和EMI结构；我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。采购人员则应围绕完整料号和技术参数进行替代供应商确认。只有把接口规范、线材、连接器、线位、长度及SI/可靠性验证结合起来，才能真正实现稳定可靠的极细同轴线束选型和替代。
