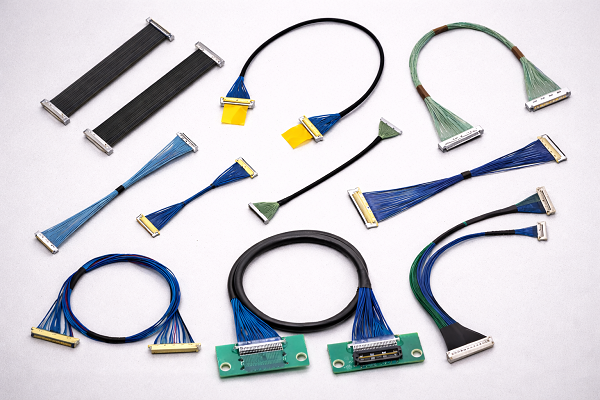

在笔记本电脑、显示模组以及高分辨率屏线设计不断升级的背景下，“高速传输、小型结构、连接稳定”已经成为行业的基本要求。以 I-PEX 82289-100B-02-D 为代表的极细同轴线束（micro coaxial cable），凭借CABLINE-VS系统方案的成熟设计，广泛应用于30Pin接口、300mm标准长度以及高频差分信号传输场景，因此逐渐成为eDP/屏线项目中的优选方案。

---

一、为什么I-PEX 82289-100B-02-D成为主流？

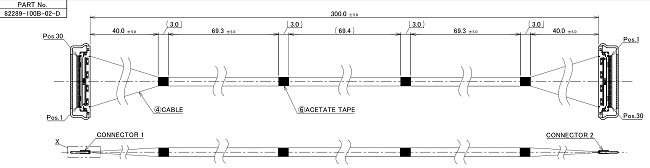

从产品规格来看，82289-100B-02-D属于CABLINE-VS系列的典型标准线束配置：30Pin设计、0.5mm间距、300mm长度（主流屏线尺寸），采用1-N结构并结合整体屏蔽，同时支持锁扣结构以增强连接稳定性。

其核心优势主要体现在以下几个方面：

1.1、可满足eDP/DP等高速接口需求，支持约32Gbps级别的高速信号传输；

1.2、300mm长度刚好覆盖主板到显示屏之间的常见距离；

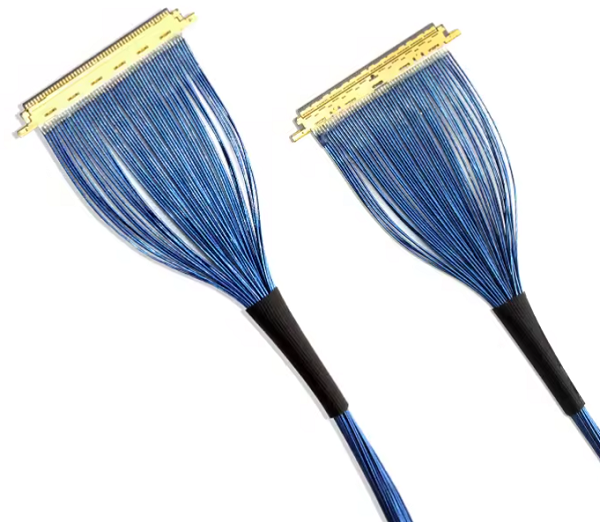

1.3、采用40AWG极细同轴结构，有效降低串扰与信号损耗。

从工程角度来看，这一型号在性能、尺寸与长度之间形成了较优平衡，这也是其在实际项目中被频繁指定的关键原因。

---

二、关键连接器解析（20454-230T）

该型号线束通常搭配CABLINE-VS接口系统中的连接器使用，例如20454-230T。该连接器具备0.5mm间距设计，支持水平插接方式，非常适合笔记本等空间受限的内部结构。同时，其锁扣结构（locking bar）能够有效防止连接松脱。

在实际应用中，这类连接器的工程价值主要体现在：

一是保障高速信号传输的完整性，确保信号稳定；

二是提升抗震动能力，避免运输或使用过程中出现接触不良；

三是提高插拔可靠性，相较普通摩擦式连接更稳固。

因此，在很多项目中，客户选择的不仅是单一线材，而是“线束+连接器”的整体解决方案。

---

三、选型、兼容与替代方案建议

在实际应用中，82289-100B-02-D并非唯一选项，工程选型通常会从以下几个维度进行综合考虑：

1、长度选择：

100mm：82189-100B-02-D

200mm：81421-100B-02-D

300mm：82289-100B-02-D

建议：线束长度越长，高速信号损耗越明显，应结合SI仿真进行评估。

2、系列选择：

CABLINE-VS：标准主流方案

CABLINE-VS II：更优屏蔽性能，EMI表现更好

CABLINE-CA：更高频率支持及更小间距设计

建议：针对USB4或更高带宽需求，可优先考虑升级至更高规格系列。

3、线材规格：

40AWG：标准配置

38AWG / 36AWG：更低损耗，但线径更大

建议：在长距离或高频应用中，优先考虑更粗线径以降低插损。

4、国产替代方案：

针对成本控制或交期紧张的项目，可选择结构兼容方案（pin to pin一致、pitch一致），确保连接器匹配及线序一致，实现平滑替代。

---

四、为什么“替代线束”需求在增加？

在实际供应链环境中，I-PEX原厂线束通常面临交期较长（约8周）、成本较高以及定制灵活性有限等问题。因此，越来越多项目开始转向兼容替代及定制化方案，例如：结构兼容I-PEX接口、支持不同长度与线径定制、可根据项目需求调整屏蔽与结构设计。

作为极细同轴线束制造厂商，我们可提供与82289-100B-02-D结构兼容的替代线束组件，支持多种定制需求，帮助客户在成本与交付之间取得更优平衡。

---

I-PEX 82289-100B-02-D之所以在eDP及屏线项目中被广泛采用，本质在于其在高速性能、结构尺寸以及连接可靠性之间实现了成熟且稳定的平衡。而随着行业对成本控制与交付效率的要求不断提高，“兼容替代+定制化线束”正逐渐成为新的发展方向。
