极细同轴线束国产替代，首先要看“规格是否真正对应”

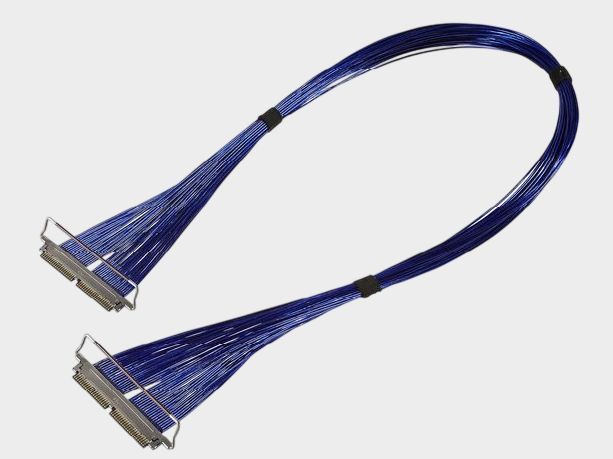

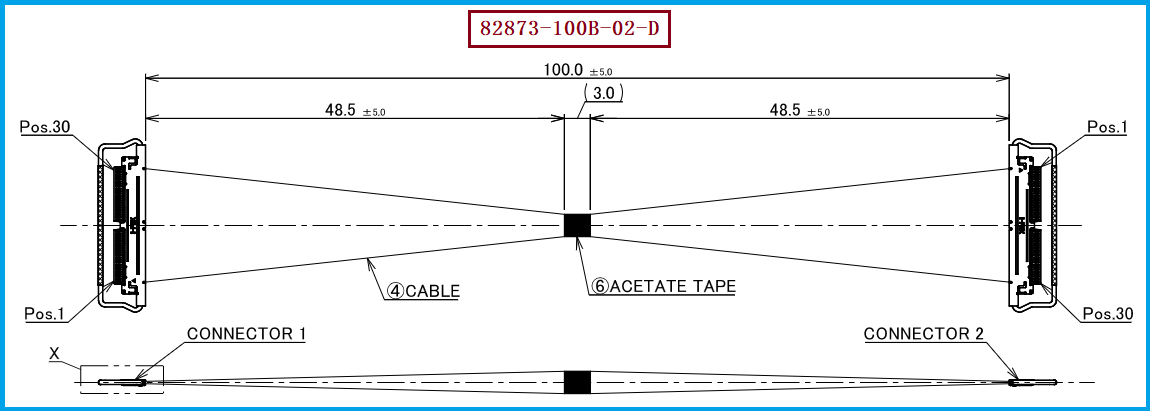

对于工程师和采购人员来说，评估一款进口极细同轴线束能否进行国产替代，不能只看连接器外形和线束长度，更重要的是确认连接器、线材规格、阻抗、Pin数、线位定义以及整体尺寸是否一致。本次对应的 I-PEX 极细同轴线束产品料号/型号为 82873-100B-02-D，属于 CABLINE®-CAL 30Pin Harness，采用30根 AWG#40、50Ω Micro-Coaxial Cable，线束长度为 100.0±5.0mm，两端采用 CABLINE®-CAL 结构。该产品配套的线材端连接器型号为 20777-030T-01，对于替代开发而言，应以原型号的关键参数和实际装配要求作为基础，而不能仅以“30Pin、100mm”作为判断依据。

---

（极细同轴线束国产替代方案如何评估？）重点确认线材、阻抗和线位定义

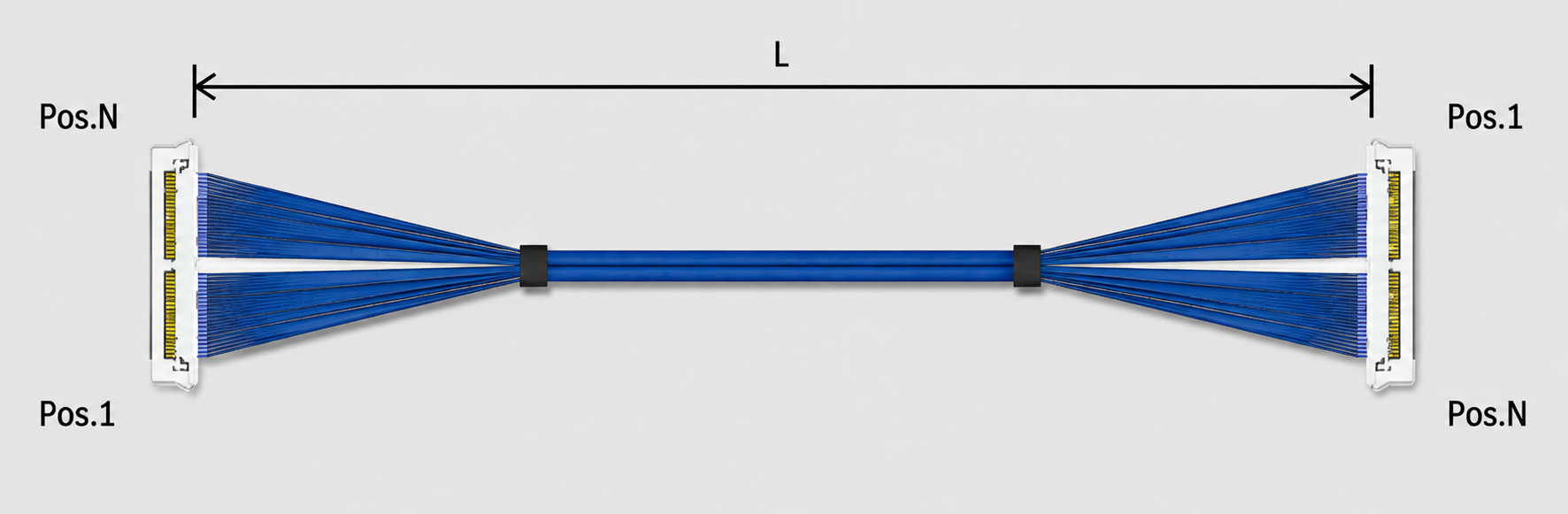

国产替代方案是否可行，核心要看替代线束能否实现电气性能与机械结构的同步匹配。82873-100B-02-D使用 AWG#40 极细同轴线，PDF标注特性阻抗为 50Ω，同时该线束的线位定义为1-N，即两端并非普通的1-1直通关系，而是反向对应：一端Pin 30对应另一端Pin 1，Pin 29对应Pin 2，以此类推。因此，在打样、生产和导通测试时，线序是必须重点核对的项目。如果只匹配连接器和线径，却将1-N错误制作成1-1，就可能导致整机信号无法正常对应。工程师在评估国产替代时，还应结合实际高速信号应用，对插损、回损、串扰、阻抗一致性及成品可靠性进行验证，从而判断替代线束是否真正满足原设计要求。

---

从工程与采购角度看，连接器兼容性和生产一致性同样重要

CABLINE®-CAL本身采用0.4mm Pitch、水平对插以及约0.73±0.07mm的低嵌合高度设计，并支持机械锁扣，适用于薄型、窄空间以及高速信号设备。因此，国产替代不仅需要关注 20777-030T-01 线材端连接器的匹配，还需要确认连接器装配后的尺寸、插拔状态、锁扣可靠性以及与设备端 Receptacle 的实际配合情况。对于采购人员而言，替代供应商的价值不仅体现在价格优化，更应关注是否能够稳定批量生产、交期是否可控、规格变更是否受控以及是否能够按照原 I-PEX 料号建立对应的替代规格。对于工程师而言，则应重点确认样品与原线束在结构、电气和线序方面的一致性，再进入小批量验证和量产导入阶段。我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可根据客户提供的原型号及应用要求进行极细同轴线束的规格匹配与生产制造。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82873-100B-02-D 的国产替代，建议以“连接器+线材+线序+尺寸+性能”进行整体评估。连接器方面重点确认 20777-030T-01 及对应的CABLINE®-CAL 30Pin结构；线材方面确认 AWG#40、50Ω Micro-Coax；尺寸方面确认 100.0±5.0mm 长度及两端出线、固定区域等结构要求；电气方面则需要结合实际应用验证信号完整性；线序方面必须严格按照 1-N 定义生产。只有这些关键参数同时满足要求，国产替代线束才具有实际导入价值。对于已有I-PEX原装线束的客户，还可以通过样品对比、尺寸测量、导通测试、高速信号测试及可靠性验证等方式建立替代产品的验证依据，从而降低替代过程中的工程风险。

---

从“单纯替换”走向“可验证的国产兼容方案”
I-PEX 82873-100B-02-D 的国产替代评估，不能简单理解为寻找一条外观相同的30Pin线束，而是需要围绕 CABLINE®-CAL连接器、20777-030T-01、AWG#40 50Ω极细同轴线、100±5mm长度以及1-N线位定义建立完整的匹配关系。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。对于工程师而言，重点是确认结构和高速信号性能；对于采购人员而言，重点是确认供应稳定性、批量一致性和综合采购成本。通过完整的规格确认、样品验证和量产评估，可以为进口极细同轴线束提供更加灵活的国产兼容替代路径。
