极细同轴线束与FPC并非简单的“谁替代谁”，关键在于应用需求

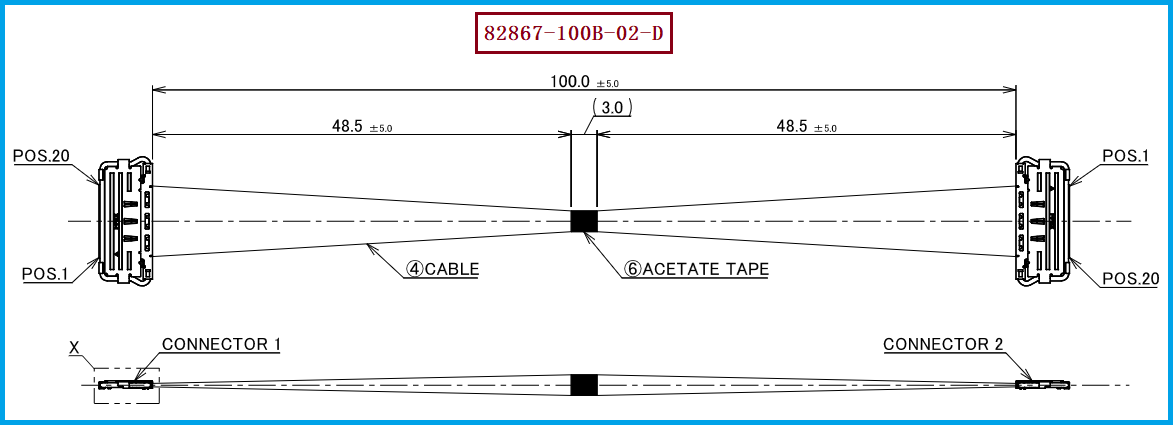

在笔记本电脑、平板电脑、显示模组、摄像头及各种高密度电子设备中，FPC（柔性电路板）长期承担着内部信号连接的重要角色。但随着高速信号传输、EMI/EMC控制以及设备轻薄化要求不断提高，极细同轴线束能否替代FPC，已经成为工程师进行内部互连方案设计时值得关注的问题。答案并不是所有场景都可以直接替代，而是要根据传输信号类型、通道数量、传输速率、布线空间、弯折方式、连接器结构以及成本要求进行综合判断。以本文重点介绍的I-PEX 82867-100B-02-D为例，该产品属于CABLINE®-CA II系列20Pin Micro-Coaxial Harness，采用40AWG极细同轴线材，长度100MM，其线材端使用的连接器型号为20680-020T-01。对于需要高速、高密度、小型化内部连接的设备而言，这类极细同轴线束可以成为FPC之外的一种重要连接方案。换句话说，工程师真正需要考虑的不是“极细同轴线束能不能替代FPC”，而是在什么应用条件下，极细同轴线束比FPC更合适。

---

二、为什么极细同轴线束在部分高速应用中可以成为FPC的替代方案？

从结构上看，FPC与极细同轴线束的信号传输方式存在明显差异。FPC依靠柔性线路板上的铜箔线路进行信号传输，而极细同轴线束则通过独立的同轴传输通道实现信号连接。对于高速信号而言，极细同轴结构可以通过中心导体、绝缘层和屏蔽结构形成相对稳定的传输环境，并降低外部电磁干扰对高速信号的影响。CABLINE®-CA II平台进一步采用ZenShield®全屏蔽结构及多点接地设计，并具有机械锁扣结构，其产品定位就是高速、小型化及高密度连接应用。官方资料显示，该系列支持最高面向32 Gbps/lane的高速数据传输应用，同时具有0.4mm Contact Pitch及约0.95±0.15mm的配合高度。因此，在高速显示、摄像头、高速数字信号及对EMI/EMC比较敏感的内部连接场景中，40AWG极细同轴线束可以作为FPC之外的连接方案进行工程评估。但对于需要大面积连续布线、复杂多分支线路、集成大量元器件或需要特殊柔性板形状的场景，FPC仍可能更具优势，因此不能简单地认为极细同轴线束可以全面取代FPC。

三、工程师和采购人员应该如何判断“用极细同轴线束替代FPC”是否合理？

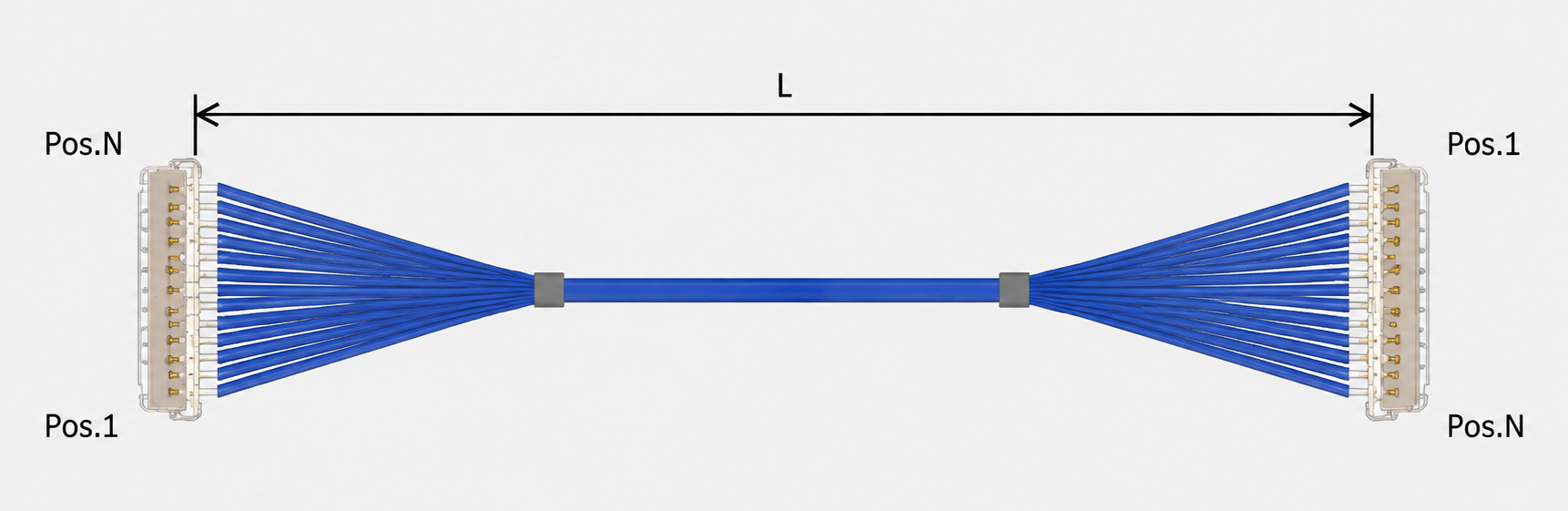

从工程师角度，判断替代可行性首先应确认原FPC承担的是单纯高速信号连接，还是同时集成了电源、控制、接地以及其他电路功能；如果主要承担高速信号传输，那么就可以进一步比较极细同轴线束的Pin数、阻抗、信号完整性、屏蔽性能、连接器配合关系及机械空间。对于本文产品，I-PEX 82867-100B-02-D为20Pin、40AWG、100MM、1-N结构，因此如果原设计的通道数量、线束长度及安装结构与其接近，可以将其作为替代FPC的对标参考。与此同时，线材端连接器20680-020T-01必须与设备端连接结构进行匹配验证，不能只依据线束外观或者Pin数量判断兼容性。从采购角度，则应重点比较替代方案的综合成本、供应稳定性、交期、定制能力和批量一致性。对于部分高速连接应用而言，极细同轴线束可以采用独立线缆组件的方式进行生产和更换，在产品维修、模块化设计以及供应链多元化方面也可能具有一定优势。因此，是否替代FPC，应以实际项目的电气、机械和供应链要求进行验证，而不是单纯进行产品形式上的替换。

---

四、选型和兼容与替代方案参考及建议

如果客户希望使用极细同轴线束替代原有FPC，建议首先按照“信号需求—Pin数—线材规格—长度—连接器—机械空间—高速性能”这一逻辑进行确认。对于20路左右的高速信号连接，并且设备内部需要约100MM的连接距离时，可以将I-PEX 82867-100B-02-D作为参考对标方案，其采用40AWG Micro-Coaxial极细同轴线材、100MM长度以及20Pin CABLINE®-CA II连接结构，线材端连接器为20680-020T-01。如果原FPC在高速信号传输过程中受到EMI/EMC、布线空间或者连接可靠性方面的限制，可以进一步评估极细同轴线束替代方案；反之，如果FPC承担复杂线路集成或大面积电路功能，则应保留FPC方案。需要特别强调的是，替代开发不能只做到“尺寸能装进去”，还需要根据客户实际设备进行连接器配合、线序、长度、屏蔽、阻抗、导通及高速信号性能验证。我们公司可提供：I-PEX 82867-100B-02-D兼容替代线束方案，可根据客户实际应用需求生产制造相应的极细同轴线束，为需要进行FPC替代、第二供应商开发或原有线束国产替代的客户提供产品与定制化方案支持。

---

五、极细同轴线束不是全面取代FPC，而是为高速连接提供另一种选择
极细同轴线束是否能够替代FPC，没有绝对的“能”或“不能”，关键取决于具体应用场景。当产品重点需求集中在高速信号传输、高密度连接、EMI/EMC控制、小型化以及灵活布线时，极细同轴线束具有较强的工程应用价值；而当线路需要复杂电路集成、大面积布线或多功能电路承载时，FPC仍然具有明显优势。以I-PEX 82867-100B-02-D为代表的20Pin、40AWG、100MM极细同轴线束，为工程师提供了一种值得评估的FPC替代连接思路。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。对于采购人员而言，也可以通过极细同轴线束方案增加供应链选择，降低对单一FPC方案的依赖。真正合理的选型不是追求某一种技术全面替代另一种技术，而是在满足性能和可靠性的前提下，选择最适合产品结构、成本及供应需求的连接方案。
