从型号入手：先确认极细同轴线束的“身份信息”

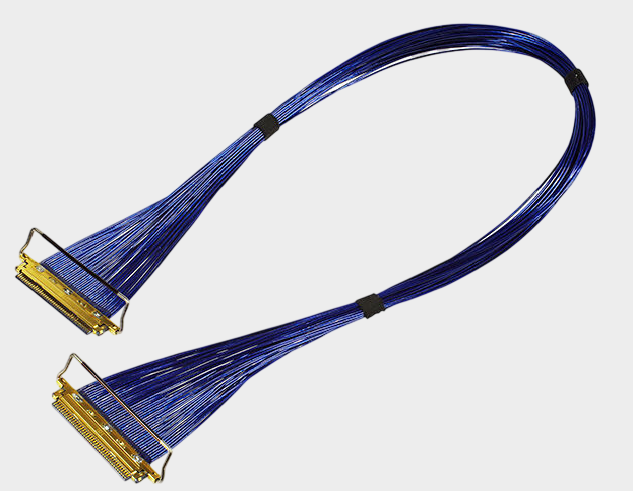

在高速显示、工业视觉、AI设备及精密电子产品内部连接中，极细同轴线束的选型不能只看Pin数和线长，还需要同时核对线束料号、连接器、线材规格、线序及结构尺寸。本次介绍的产品为 I-PEX CABLINE®-VS系列50Pin极细同轴线束，产品料号/型号为I-PEX 83066-100B-01-D，其线材端使用的连接器型号为 20454-250T，线束长度为 300MM。根据对应规格资料，该线束采用Micro-Coaxial极细同轴线，规格为AWG#40、50Ω，50Pin采用1-1直通线序，适用于对高速信号传输、小型化及连接可靠性具有较高要求的设备内部连接。对于工程师而言，首先锁定这些基础参数，可以避免后续出现“连接器型号相同，但线径、阻抗或线序不一致”的选型问题；对于采购人员而言，则可以通过“料号+连接器+线径+长度+Pin数”建立明确的采购规格，降低错料风险。

---

极细同轴线束规格怎么确认？关键不是只看一个参数

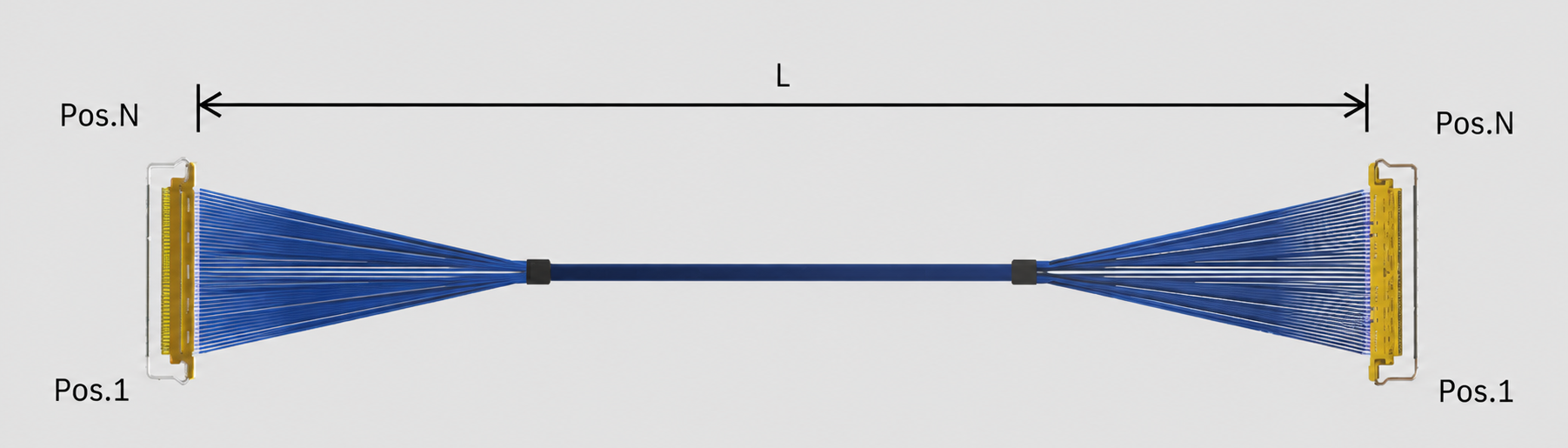

实际项目中，极细同轴线束规格怎么确认？建议工程师按照“连接器—线材—电气—尺寸—线序”几个维度进行核对。以 83066-100B-01-D为例，连接器端需要确认CABLINE®-VS 50Pin结构及20454-250T对应关系，线材需要确认Micro-Coaxial Cable AWG#40、50Ω，长度确认300MM，同时确认50Pin的1-1线序以及线束两端固定、Bonding等结构要求。从电气性能来看，相关资料给出的额定电压为30V，耐压测试为AC250V，绝缘电阻要求不低于50MΩ；而CABLINE®-VS连接器系列采用0.5mm Pitch、水平对插、约1.0±0.1mm对插高度的超薄结构，因此在实际替代时，还需要关注连接器安装空间、出线方向以及线束弯折空间。也就是说，判断一款极细同轴线束是否真正“规格一致”，不能简单理解成“50Pin+300mm”，而应该将型号、Pin数、Pitch、连接器、AWG、阻抗、长度、线序及机械结构作为一个完整规格组合进行确认。

---

为什么高速设备越来越重视极细同轴线束？

随着高分辨率显示、工业相机、AI视觉及高速计算设备不断提升数据吞吐量，设备内部连接不仅要求线束足够细，还要求在有限空间内保持稳定的高速信号传输性能。CABLINE®-VS采用0.5mm超细间距、水平对插及机械锁扣结构，能够适应紧凑型设备内部布局；其系列资料支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线材方案，并具备最高32Gbps/Lane的高速传输参考能力。对于工程师来说，极细同轴线相比普通多芯线束，更适合对阻抗、串扰、信号衰减及EMI控制有要求的高速链路；对于采购人员来说，选择成熟的连接器体系及对应规格线束，可以减少重新开发连接结构的工作量，同时便于根据不同长度、Pin数和线材规格进行项目匹配。尤其是在笔记本显示、高速摄像、机器视觉、AI视觉模块等空间紧凑的产品中，线束的“尺寸+高速性能+可靠连接”往往需要同时满足。

---

选型和兼容与替代方案参考及建议

对于需要替换原厂I-PEX线束的项目，建议工程师首先以原厂83066-100B-01-D为基准，从连接器配合关系、50Pin数量、0.5mm Pitch、Micro-Coaxial AWG#40/50Ω线材、300MM长度、1-1线序及端部结构等方面逐项确认，而不是仅通过外观判断兼容性。如果设备端已经采用CABLINE®-VS结构，且空间尺寸、线序和电气要求均与原方案一致，则可进一步验证替代线束的阻抗一致性、导通、绝缘、耐压、端子焊接质量以及高速信号完整性。针对需要国产化、降低采购成本、缩短交期或寻找第二供应来源的客户，我们公司可提供：I-PEX 83066-100B-01-D兼容替代线束方案，可根据项目要求生产与原规格相匹配的极细同轴线束，并围绕20454-250T连接器、50Pin、AWG#40、50Ω、300MM及1-1线序等关键参数进行对应开发与生产。对于采购人员而言，正式导入替代料前，建议以样品承认、尺寸确认、电气测试及实际装机验证作为最终判定依据，从而确保替代产品不仅“型号对应”，更能够满足实际设备的装配和信号传输要求。

---

一套完整规格，才能真正确认极细同轴线束

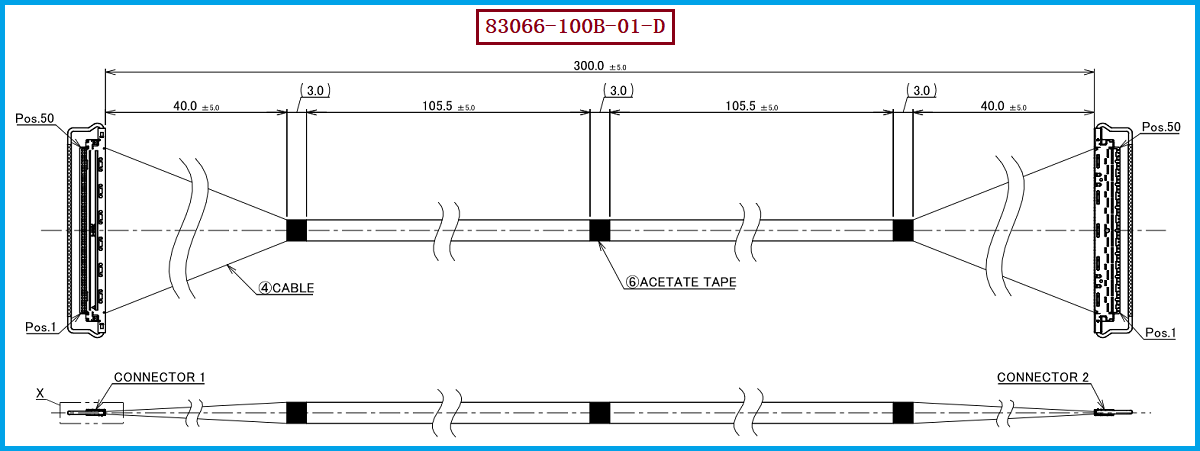

I-PEX 83066-100B-01-D是一款CABLINE®-VS系列50Pin极细同轴线束，其核心规格可以概括为20454-250T连接器、50Pin、AWG#40 Micro-Coaxial Cable、50Ω、300MM、1-1线序。对于工程师而言，确认极细同轴线束规格时，应重点检查连接器型号、Pin数、线材AWG及阻抗、线束长度、线序、机械尺寸和电气性能；我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于采购人员而言，则应将这些参数形成完整的采购规格，避免只依据单一原厂料号进行采购。通过对连接器、线材及加工结构进行全面匹配，才能真正实现可靠的兼容替代。对于有I-PEX同规格线束替代、国产化或定制需求的客户，我们可根据实际应用要求提供相应的极细同轴线束兼容替代与定制生产方案。

关于我们

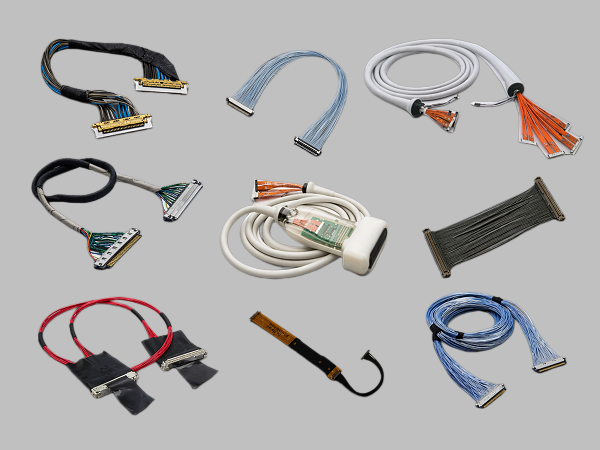

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
