在高性能电子系统中，连接器和线束组件往往承担着高速信号传输与空间布局的关键职责。作为行业内被广泛采用的连接方案，I-PEX CABLINE®-VS、 CABLINE®-SS等类型类似的微同轴连接组件已在消费电子、通信与工业设备中实现大规模应用。

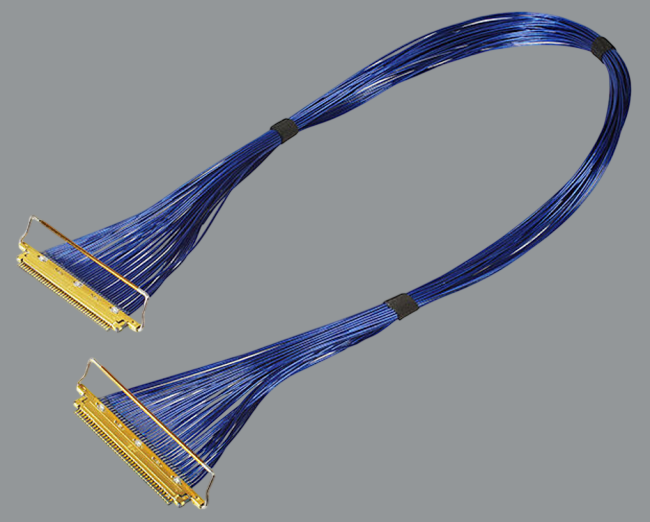

本文聚焦于 I-PEX 品牌下的 82067-100B-02-D 型号——一款典型的 CABLINE®-VS 20P 微同轴线束组件（20 接点、200 mm 长度、插件到插件结构），并围绕其关键技术特性与工程选型逻辑，讨论我们如何开发并提供符合等效电气与机械性能的替代产品。

---

一、产品背景与主要技术特性

I-PEX 82067-100B-02-D 隶属于其 CABLINE®-VS 系列的微同轴线束组件，该系列是通过行业验证的 VESA 标准连接方案，广泛用于高速数据通道与紧凑空间的内部连线需求。

主要工程指标包括：

1.1、微同轴线缆结构：采用 AWG#40 等级微同轴导线，50 Ω 特性阻抗匹配，高速信号传输可靠。

1.2、20 接点设计：对应水平插件结构（plug-to-plug），适合空间受限的模块间连接。

1.3、0.5 mm 接触间距（pitch）与机械卡扣设计：确保连接可靠性与电气性能稳定。

1.4、长度与柔性：标准 200 mm 导线长度适应典型内部连线布局，同时可根据实际布局调整。

这类组件常用于笔记本显示、摄像头模块、通信装置或高速数据线路内部连接，其选择重点在于信号完整性、EMI 屏蔽和尺寸约束等工程要求。

---

二、工程选型逻辑：关注点与评估维度

在为该类微同轴线束设计替代方案时，工程师通常围绕以下核心选型维度展开权衡：

2.1、信号完整性与传输性能：

对于支持高速协议（如 USB4、PCIe、MIPI 等）的连接任务，导线的特性阻抗、插损/反射损耗（Return Loss）等指标直接影响最终性能。因此，替代产品需确保等效的阻抗匹配与线缆结构设计，以维持高频信号完整性。

2.2、机械一致性与装配适配性：

由于 20 接点与 0.5 mm 间距属行业标准，替代方案需提供相同尺寸、相同插拔方向及机械锁扣，以确保与已有的 PCB 接口与设备互换。

2.3、环境与可靠性指标：

对于可能的振动、热循环或电磁干扰环境，线束组件需具备足够的寿命与稳定性。常见工程评估包括绝缘电阻、耐压及操作温度范围等指标。

---

三、我们的替代产品优势与工程实践

针对 I-PEX 82067-100B-02-D 的应用场景与性能要求，我们开发的替代方案具备以下工程优势：

3.1、定制化同轴布局：根据客户具体信号走线与 EMI 需求，可调整线束长度、屏蔽层结构与接口布局，满足不同安装空间与信号隔离规范。

3.2、标准兼容的 20P 结构：替代品在接点数、间距与插件方向上与原型号保持兼容，可直接匹配原设计连接器，便于工程验证与系统替换。

3.3、可控传输性能：通过严格的线缆和屏蔽设计，确保特性阻抗一致、插拔损耗可控，适配高带宽要求的内部高速信号链路。

3.4、工程支持与质量可追踪：提供完整的 BOM 配置、测试报告支持，并可据客户需求提供小批量打样或批量生产，缩短开发周期。

---

在高速电子系统设计中，线束组件不仅是简单的连线配件，更是信号完整性、机械可靠性与装配效率的关键因素。针对于 I-PEX 82067-100B-02-D 这类 CABLINE®-VS 系列组件，我们的替代解决方案从工程选型出发，兼顾电气性能与制造可行性，为客户提供与原型等效的技术方案与实际支持。

我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
