随着笔记本电脑、平板电脑、工业显示设备以及各类高速数据传输终端持续向轻量化、小型化和高速化发展，高性能连接组件的重要性日益凸显。极细同轴线束（Micro Coaxial Cable）凭借优异的信号传输性能、良好的抗干扰能力以及较高的布线灵活性，已成为eDP显示接口、高速数据传输和内部互连系统的重要解决方案。其中，I-PEX 82187-100B-02-D作为典型的高速显示连接线束方案，在显示模组测试、产品研发验证及高速信号传输领域得到了广泛应用。

---

一、I-PEX 82187-100B-02-D线束结构及连接器特点

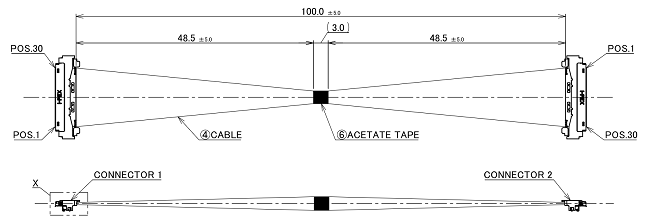

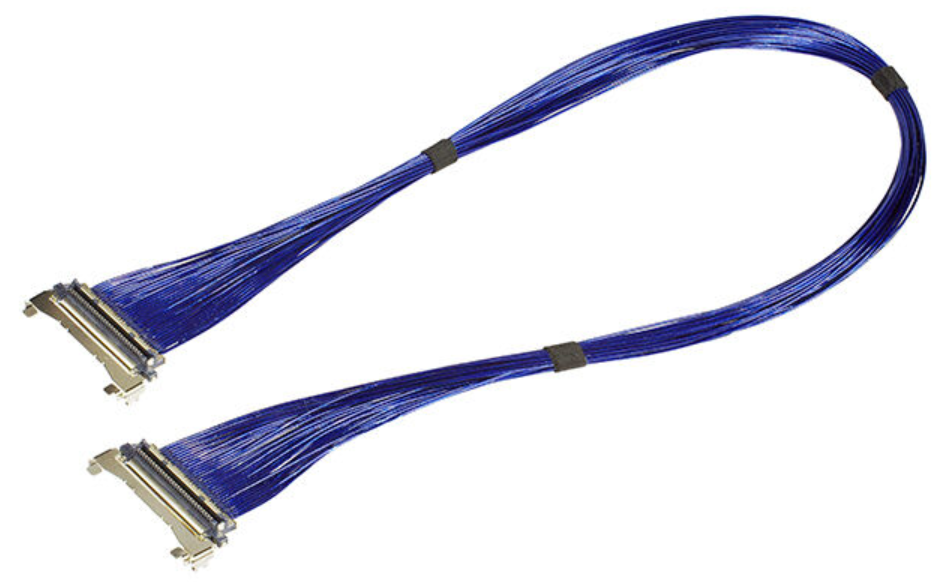

I-PEX 82187-100B-02-D是一款30Pin极细同轴线束组件，采用40AWG Micro Coaxial Cable结构设计，标准线长为100mm，主要应用于高速eDP显示信号传输及连接测试场景；该线束搭配使用I-PEX 20877-030T-01连接器，属于0.4mm Pitch高速微同轴连接器系列产品。连接器采用全屏蔽结构设计，并配备多点接地方案，可有效抑制电磁干扰（EMI），提升高速差分信号传输的稳定性与完整性。

同时，该系列连接器具备良好的机械可靠性和连接稳定性，能够满足笔记本电脑显示模组、工业显示终端、嵌入式设备以及其他高密度电子产品内部连接需求，为设备提供稳定可靠的高速互连方案。

---

二、高速传输性能优势与定制化服务方案

与传统排线相比，极细同轴线束在高速信号传输领域具有更加明显的优势。其优异的阻抗控制能力和更低的串扰水平，可有效保障高速数据传输过程中的信号完整性；尤其是在eDP、USB4、Thunderbolt、高速摄像头模组等应用场景中，Micro Coaxial Cable能够实现更稳定、更高质量的信号传输，满足高速接口不断升级的发展需求。

针对I-PEX 82187-100B-02-D线束组件，越来越多企业在项目开发过程中关注产品交付周期、采购成本以及定制化需求。为此，我们公司可根据客户实际应用要求提供相应的替代及定制方案，包括：

1. 线束长度定制；

2. Pin位定义调整；

3. 连接器型号优化搭配；

4. 高速性能测试与验证；

5. 结构及安装方式优化设计。

通过灵活的定制服务，可更好地满足不同产品和项目的开发需求，提高整体研发效率。

---

三、选型参考及国产化替代建议

在选择极细同轴线束产品时，建议重点关注以下几个关键参数：Pin数量配置；线材规格（AWG）；数据传输速率要求；连接器型号及接口尺寸；设备内部安装空间。

I-PEX 82187-100B-02-D采用30Pin设计，并配套20877-030T-01高速连接器，适用于各类高速显示传输应用场景；对于需要不同规格的项目，也可评估同系列40Pin、50Pin、60Pin等方案，以满足更多接口设计需求和产品结构要求。在国产化替代项目中，建议优先对以下方面进行验证：

1. 连接器尺寸兼容性；

2. 阻抗匹配性能；

3. 高速信号完整性表现；

4. EMI电磁兼容测试结果；

5. 产品可靠性和稳定性。

同时，在正式导入替代产品之前，建议开展信号完整性测试、插拔寿命测试以及环境可靠性测试，确保产品能够满足原有设计标准及长期使用要求。

---

I-PEX 82187-100B-02-D极细同轴线束凭借出色的高速传输能力、优秀的空间利用率以及可靠的连接性能，已成为eDP显示连接及高速互连应用中的重要解决方案之一；对于正在推进国产化替代、高速线束定制的企业而言，提前完成连接器兼容性评估、信号完整性验证及可靠性测试，不仅能够降低项目开发风险，还能够有效缩短产品开发周期。

我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
