从工程应用看：极细同轴线不仅是“连接线”，更是高速信号链路的重要组成部分

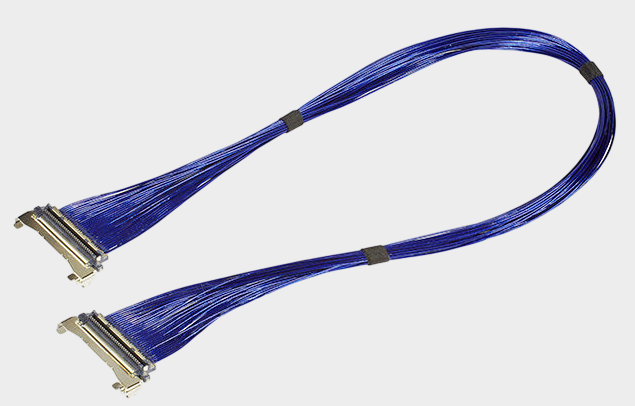

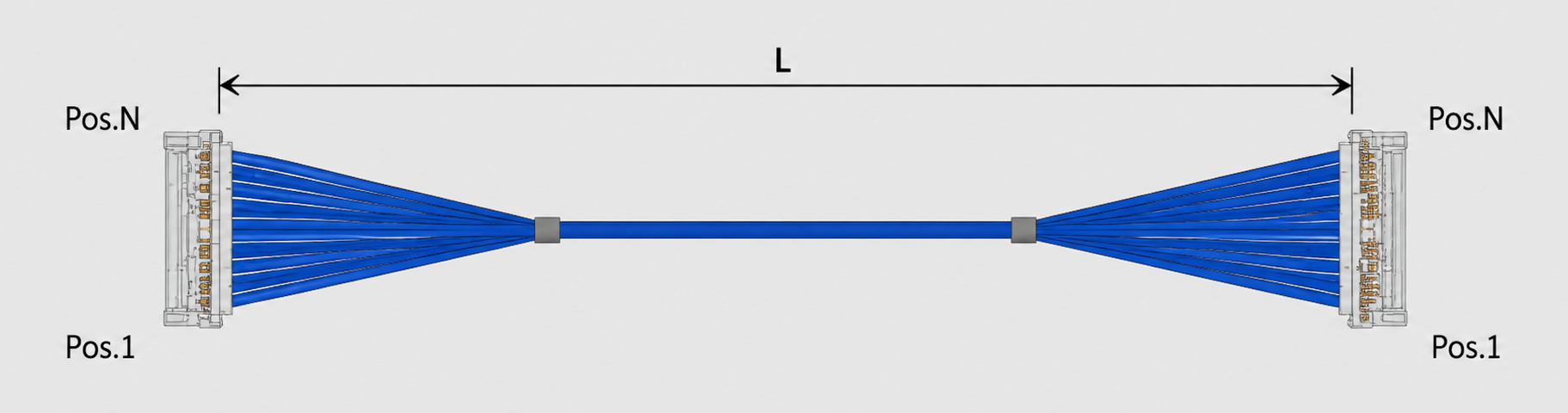

在笔记本电脑、AI终端、高速显示、工业视觉及高性能计算设备中，随着数据速率不断提升，内部连接线不仅要满足“小型化”，更要保证高速信号传输过程中的阻抗稳定、信号完整性、抗串扰和抗EMI能力。极细同轴线（Micro-Coaxial Cable）正是在这一背景下得到广泛应用。以 I-PEX 82675-100B-01-D 为例，该产品属于 CABLINE®-UM 30Pin、40AWG、200MM、1-1 Pin Assignment 的极细同轴线束方案，线材两端配套使用的连接器型号为 20878-030T-01。对于工程师而言，这类线束的价值并不是简单地完成两个PCB之间的电气连接，而是在非常有限的设备内部空间中，为高速差分信号提供一条可控、稳定且具备良好抗干扰能力的传输通道。

---

极细同轴线能传输什么信号？重点在高速差分与高速串行信号

极细同轴线最典型的应用就是高速差分信号传输。所谓差分信号，是利用两根具有相反电位变化关系的信号路径进行数据传输，接收端通过比较两条线路之间的电压差来还原有效信号，因此相比单端信号，它对共模噪声具有更好的抑制能力。极细同轴线通过独立的中心导体、绝缘层、屏蔽层及外部结构形成受控传输通道，非常适合高速SerDes、显示数据及高速数字接口等应用。结合 CABLINE®-UM 产品定位，其连接方案可用于 USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、V-By-One、MIPI 等高速接口场景；其中产品连接器最高支持 40Gbps/lane PAM3 的高速传输能力。因此，工程师在选择极细同轴线时，应重点关注其特性阻抗、衰减、插入损耗、回波损耗、串扰以及不同频率下的信号完整性，而不能仅以“线径越细越好”作为判断标准。

---

为什么高速差分信号越来越倾向采用极细同轴线？

当数据速率从Gbps级继续向更高速率发展时，信号的上升/下降时间越来越短，任何不连续的阻抗、过大的串扰或外部电磁干扰，都可能造成眼图恶化、抖动增加甚至通信错误。极细同轴线的屏蔽结构能够在有限空间内形成相对独立的电磁传输环境，有利于降低相邻高速通道之间的串扰；同时，合理的线缆结构与连接器配合可以帮助工程师进行阻抗控制和高速链路设计。CABLINE®-UM采用 0.4mm Contact Pitch、ZenShield®全EMI屏蔽及机械锁扣结构，并支持30Pin、40Pin、50Pin、60Pin等规格。对于采购人员而言，实际选型时除了确认Pin数、线长和连接器型号，还应确认线径、Pin Assignment、阻抗要求、端接方式以及目标设备的高速协议，避免出现“连接器能够装配，但整条高速链路性能无法满足要求”的情况。

---

选型和兼容与替代方案参考及建议

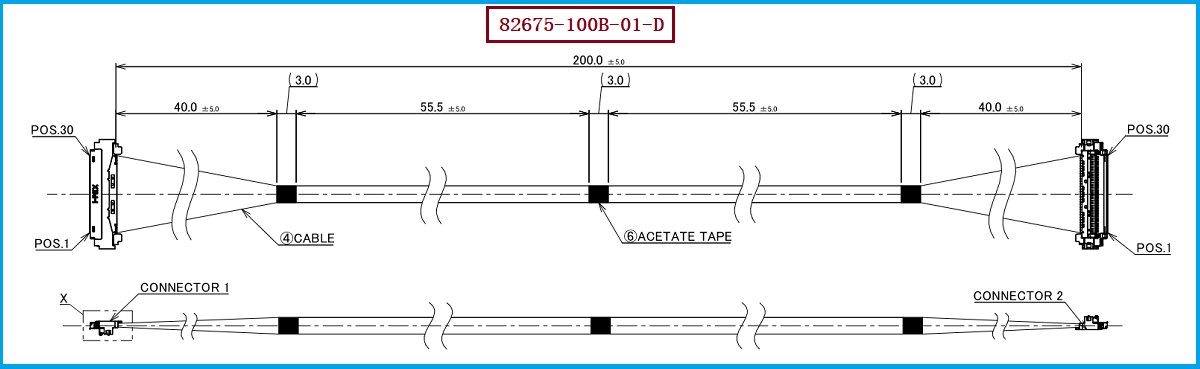

针对需要导入或替换该类产品的项目，I-PEX 82675-100B-01-D 可作为30Pin、40AWG、200MM、1-1连接方案的参考型号，其配套线材端连接器为 20878-030T-01。如果项目需要国产化、降低采购成本、提高供应链稳定性，建议工程师与采购人员从“连接器接口兼容＋线材结构匹配＋高速性能验证＋尺寸及装配验证”四个维度同步确认，而不是只按照料号寻找外观相同的产品。尤其对于USB4、Thunderbolt、高速显示及工业视觉等应用，应通过阻抗、插损、回损、串扰以及实际高速通信测试进行验证。我们公司可提供 I-PEX 82675-100B-01-D 兼容替代线束方案，可根据客户的Pin数、线径、长度、Pin Assignment及设备结构要求进行极细同轴线束开发与生产制造，为工程师提供国产替代设计参考，也为采购人员提供稳定的替代供应方案。

---

高速信号传输时代，极细同轴线束承担着更重要的连接任务
极细同轴线并不是只能传输普通电信号的“细线”，而是可以承担高速差分信号、高速串行数据、显示数据以及高速数字接口信号传输的重要互连部件。特别是在高速率、小型化和高密度并行发展的电子设备中，线材本身的信号完整性已经直接影响整机高速通信性能。I-PEX 82675-100B-01-D 采用30Pin、40AWG、200MM、1-1结构，并配套 20878-030T-01 连接器，适合作为相关高速内部互连项目的产品参考。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于有国产替代、批量采购或定制开发需求的客户，我们可围绕具体设备结构和高速信号要求提供对应的极细同轴线束替代方案。
