30Pin极细同轴线束，为什么与高速接口密切相关？

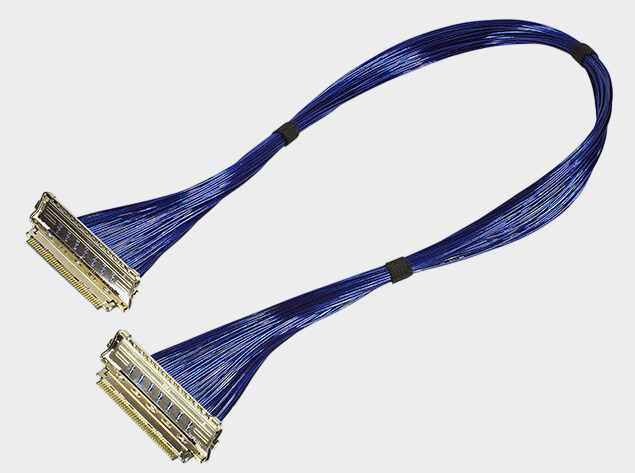

在笔记本电脑、平板、智能终端、VR/AR设备以及高速数据设备中，接口速率不断提升，同时内部空间却越来越紧凑，因此传统排线已经很难同时兼顾高密度布线、EMI控制和高速信号完整性。I-PEX 82670-100B-01-D正是一款面向此类应用的30Pin极细同轴线束，属于CABLINE®-CA II系列，采用30Pin、40AWG Micro-Coaxial极细同轴线、300mm、1-1双端连接结构。与之配套的线材端连接器型号为 20680-030T-01，属于CABLINE®-CA II Plug Housing系列；该连接器平台采用0.4mm Pitch、水平插拔、ZenShield®全屏蔽以及机械锁扣设计，适用于高密度高速信号连接。相关资料显示，CABLINE®-CA II平台支持20/30/40/50Pin，并面向高速显示及高速数据传输应用。

---

极细同轴线可以支持哪些通用高速接口规范？

从CABLINE®-CA II配套资料来看，该系列针对高速信号传输进行了设计，资料列出的接口/协议应用包括USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1以及eDP，并给出了最高32Gbps/lane PAM4的高速传输能力参考。对于工程师而言，这意味着极细同轴线束并不是只能用于传统显示连接，而是可以覆盖高速显示、高速数据以及新一代高速互连设备；例如在eDP显示链路中，可以用于主板与显示模组之间的高速信号连接，在USB4、Thunderbolt等应用中，则可以承担设备内部高速数据通道的连接任务。需要强调的是，资料中的接口规范及32Gbps/lane属于CABLINE®-CA II连接器平台的应用/性能信息，并不意味着所有82670-100B-01-D实际系统都可以不经验证直接达到对应最高速率，最终性能仍需要结合线缆、长度、阻抗、PCB、芯片及整机SI设计进行确认。

---

工程师与采购人员如何判断82670的接口兼容性？

对于I-PEX 82670-100B-01-D，工程师在做接口替代设计时不能只看“30Pin”或“0.4mm Pitch”，而应将连接器、线材、线位和高速性能作为一个整体进行确认。该产品的线材端连接器为20680-030T-01，线束采用30路极细同轴结构，属于1-1双端连接方案，因此线位定义应按照原产品图纸进行逐Pin对应确认，即原则上保持Connector 1 Pin 1→Cable→Connector 2 Pin 1，Pin 2→Pin 2……直至Pin 30→Pin 30；但具体生产和量产验收仍应以原始82670图纸的Pin Assignment及客户最终确认版本为准。对于采购人员，则建议供应商报价时同时确认82670-100B-01-D、20680-030T-01、30Pin、40AWG、300mm、1-1结构以及线位定义，而不是只按照“30Pin极细同轴线束”采购。CABLINE®-CA II同时支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线缆方案，因此同一系列不同线材配置并不代表可以直接互换。

---

选型和兼容与替代方案参考及建议

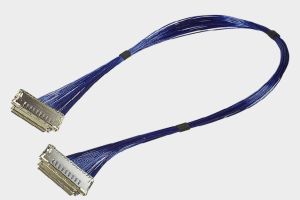

如果项目正在寻找I-PEX 82670-100B-01-D的兼容或替代方案，建议首先确认设备端实际使用的CABLINE®-CA II 30Pin配套结构，再确认线材端20680-030T-01及相关连接器组件的机械配合关系；随后核对40AWG Micro-Coaxial线材、300mm长度、1-1连接方式和逐Pin线位定义，并针对目标接口应用进行高速信号完整性验证。资料显示，CABLINE®-CA II的30Pin线束既有100mm、200mm，也有300mm版本，其中82668-100B-01-D、82669-100B-01-D、82670-100B-01-D分别对应100mm、200mm和300mm的1-1结构，因此长度也是选型时不能忽略的关键参数。 对于需要国产替代、第二供应商或定制化生产的客户，我们公司可提供：I-PEX 82670-100B-01-D兼容替代线束方案，可根据客户设备实际需求围绕30Pin极细同轴结构、40AWG线材、连接器匹配、线位定义、线束长度及高速应用要求进行方案开发与制造。需要注意的是，所谓“兼容”应以实际机械配合、电气性能及可靠性测试结果为最终依据，而不能仅凭外观尺寸判断。

---

极细同轴线正在成为高速接口内部连接的重要方案
极细同轴线支持的并不是某一个单独的接口，而是一类面向高速显示和高速数据传输的内部互连方案。对于本文重点产品 I-PEX 82670-100B-01-D而言，其30Pin、40AWG、300mm、1-1结构与CABLINE®-CA II 0.4mm Pitch连接器平台相结合，可面向资料所列的USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1及eDP等高速接口应用进行方案设计，但实际项目必须结合整机系统进行验证。对于工程师，重点是做好线位、阻抗、信号完整性及连接可靠性控制；对于采购人员，重点则是确认具体料号、连接器型号、线材规格和批量制造一致性。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可针对 I-PEX 82670-100B-01-D提供相应的替代线束制造服务，为高速显示、高速数据及小型化电子设备提供更灵活的线束供应选择。
