产品概述：50Pin、200mm极细同轴线束，面向高密度高速连接

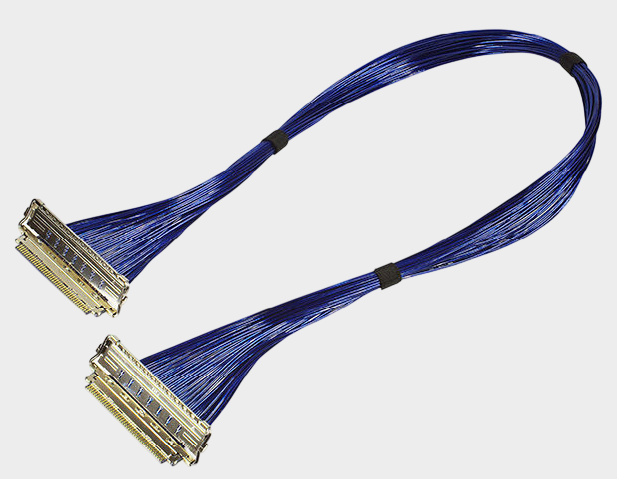

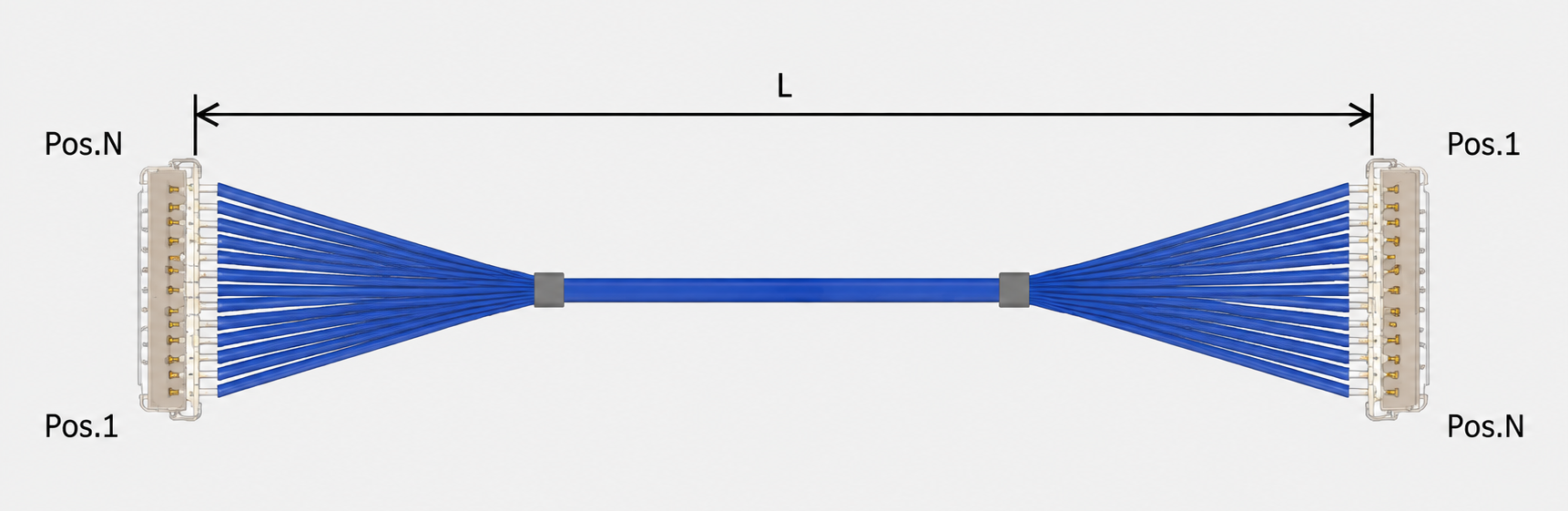

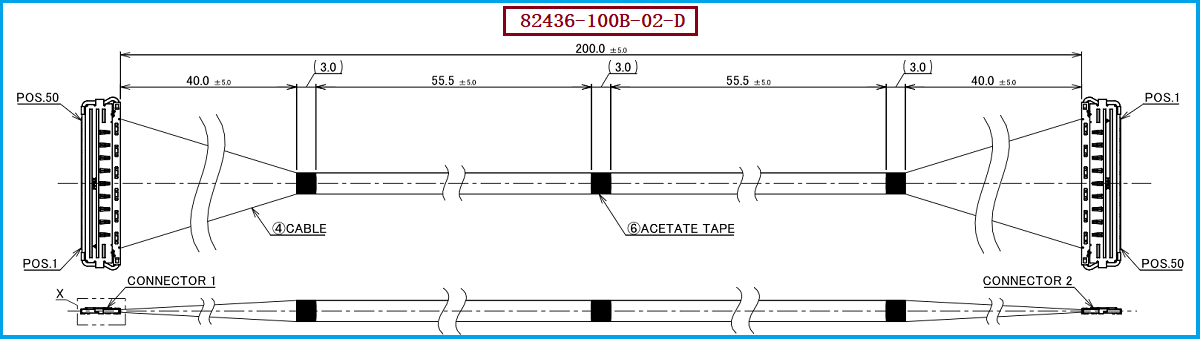

在笔记本电脑、平板电脑、高分辨率显示设备以及高速数据终端中，设备内部空间越来越紧凑，但显示和数据传输速率却不断提升，这对内部线束的尺寸、信号完整性、抗干扰能力以及连接可靠性提出了更高要求。本文以 I-PEX CABLINE®-CA II 系列中的 I-PEX 82436-100B-02-D 为例进行介绍。根据相关产品资料，该型号属于 50Pin、40AWG Micro-Coaxial 极细同轴线束，长度200mm，1-N（一端连接）结构，线材端采用 20680-050T-01 连接器组件。对于工程师而言，这类产品的重点并不只是“线够不够细”，而是需要综合考虑高速信号传输、阻抗控制、EMI屏蔽、连接器匹配以及整机内部空间布局；对于采购人员而言，则需要关注原厂料号对应关系、规格一致性、批量供货能力以及国产兼容替代方案。

---

高速传输原理：极细同轴线为什么能够承载高速信号？

极细同轴线束是如何实现高速信号传输的？核心在于其同轴结构能够让信号导体、绝缘介质与外围屏蔽层形成相对稳定的电磁传输环境。高速信号在线材中传输时，导体负责传递电信号，而外围屏蔽层能够降低外部电磁干扰对信号的影响，同时也有助于控制信号回流路径。对于高速应用而言，单纯增加导体数量并不能解决信号完整性问题，还需要对特性阻抗、插损、回损、串扰以及屏蔽连续性进行综合控制。I-PEX CABLINE®-CA II连接器采用0.4mm Pitch及ZenShield®全屏蔽设计，并针对高速信号连接进行结构优化，因此与匹配设计的极细同轴线束组合后，可以在有限空间内实现高密度、高速率的信号连接。对于工程师来说，真正决定高速传输效果的是“线材+端接工艺+连接器+屏蔽结构+整机PCB”的系统匹配，而不是仅看某一个单独参数。

---

工程应用：高速显示和数据设备为什么越来越依赖极细同轴线束？

从实际设备设计来看，极细同轴线束的价值主要体现在高速信号与空间利用率之间的平衡。例如笔记本电脑内部的主板与显示模组之间，需要在有限的铰链、转轴及屏幕边框空间中完成高速显示信号传输；平板电脑、超薄显示终端以及部分高速数据设备同样需要兼顾线束厚度、弯折空间和信号稳定性。82436-100B-02-D采用50Pin、200mm长度设计，适合需要较多高速信号通道、同时又对内部布线空间有要求的应用场景。对于工程师而言，选用此类线束时应重点确认Pin数、线径、长度、端接方式、连接器型号以及设备内部走线空间；对于采购人员，则应避免仅依据“50Pin、200mm”进行简单替换，因为连接器结构、线材规格及端接工艺不同，都可能导致实际装配和高速性能产生差异。

---

选型和兼容与替代方案参考及建议

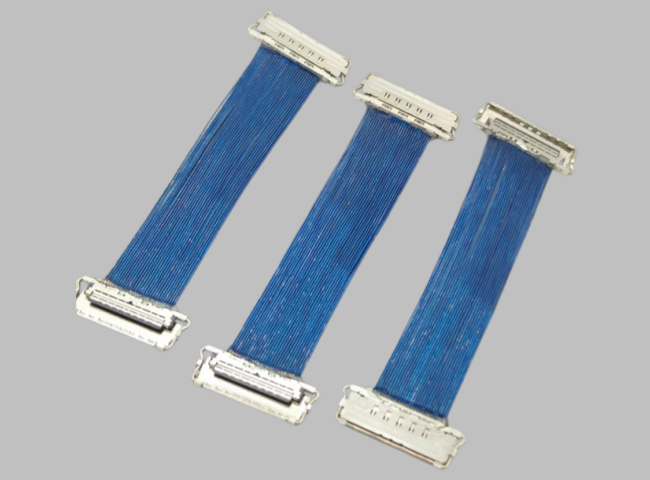

在进行国产兼容替代时，建议以 I-PEX 82436-100B-02-D 的完整规格链路作为选型基准，而不是只匹配一个料号。首先确认该方案的50Pin、40AWG、200mm、1-N结构，其次确认线材端连接器 20680-050T-01 的安装结构及配合关系，同时还需要根据实际高速信号应用验证阻抗、信号完整性、屏蔽效果、端子接触可靠性以及线束尺寸。对于工程验证阶段，可以先进行样品装配、导通测试、阻抗测试、插拔测试及高速信号测试，再进入小批量验证和量产导入。对于正在寻找国产替代供应商的采购人员，我们公司可提供：I-PEX 82436-100B-02-D兼容替代线束方案，可围绕原产品的Pin数、长度、连接器匹配及极细同轴线束结构进行对应开发，为客户提供从样品验证到批量生产的兼容替代选择。

---

高速传输不是“线越细越好”，而是系统匹配的结果
I-PEX 82436-100B-02-D所代表的50Pin、200mm极细同轴线束方案，体现了现代电子设备内部连接向小型化、高密度、高速化和高可靠性发展的趋势。极细同轴线束能够实现高速信号传输，并不是单纯依靠导体本身，而是通过同轴结构、阻抗控制、屏蔽设计、连接器端接以及整机信号链路协同工作来保障信号完整性。对于工程师，正确的选型应从电气性能、机械尺寸和高速信号完整性进行综合评估；对于采购人员，则应进一步关注规格对应、兼容性、交期和批量供应能力。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。针对 20680-050T-01连接器、200mm长度、50Pin极细同轴线束等明确需求，我们可根据客户设备结构和应用要求提供相应的兼容替代线束制造方案。
