I-PEX 82982-100B-01-D极细同轴线束，适用于高密度高速内部连接

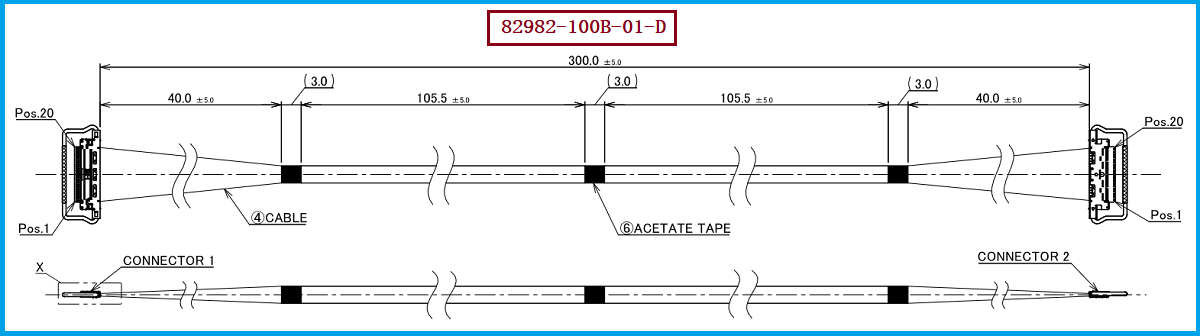

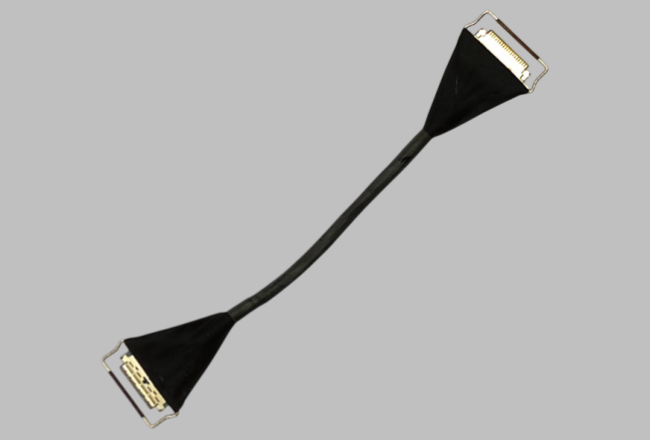

在笔记本电脑、显示设备、工业相机、机器视觉、AI设备以及其他高密度电子产品内部，极细同轴线束需要在有限空间内完成高速信号传输，同时还要适应装配、走线和设备运行过程中产生的弯曲。本文介绍的产品为 I-PEX 82982-100B-01-D，属于 CABLINE®-CA 系列 Micro-Coaxial Cable Harness，采用 40AWG极细同轴线，长度300MM，1-1端连接结构，线材端配套使用的连接器型号为 20634-120T-02，对应20Pin连接方案。CABLINE®-CA连接器采用0.4mm超细间距、水平对插结构，并具备机械锁扣、屏蔽及多点接地等设计，适用于空间紧凑且对高速信号完整性有要求的设备内部连接。对于工程师而言，这类线束的价值并不仅仅在于“线很细”，而在于能够在有限布线空间中兼顾小型化、高速传输、信号完整性与装配可靠性。

---

极细同轴线束弯折次数能达到多少？不能简单用一个固定数字回答

很多工程师在进行线束选型时都会直接询问：“这款极细同轴线束可以弯折多少次？”实际上，极细同轴线束的弯折寿命并不存在一个适用于所有应用的固定次数。线束能够承受多少次弯折，与导体结构、绝缘材料、屏蔽层结构、外径、弯曲半径、弯折角度、弯折速度、拉力以及弯折位置等因素密切相关。尤其需要注意，CABLINE®-CA连接器资料中的 30 cycles耐久性指标主要对应连接器的插拔耐久测试，并不能直接理解为线材可以弯折30次或300次。对于 I-PEX 82982-100B-01-D，300MM长度的40AWG极细同轴线束，如果应用环境存在反复开合、滑动、转轴运动或机器人运动机构等动态弯折工况，工程师应按照实际使用状态进行弯折寿命验证，而不能仅依据连接器插拔次数推算线缆弯折寿命。通常来说，弯曲半径越小、弯折越频繁、弯折点越集中，线材受到的机械应力越大，潜在疲劳风险也越高。

---

为什么极细同轴线束越细，越需要关注弯折可靠性？

极细同轴线束的优势是体积小、重量轻、布线灵活，但“极细”同时意味着工程设计需要更加重视机械应力管理。当线束在较小半径下反复弯折时，内部导体、绝缘层、屏蔽层及外部结构会产生不同程度的拉伸与压缩，如果弯折区域长期集中在连接器尾部，还可能形成局部应力集中，最终表现为导体疲劳、阻抗特性变化、屏蔽性能下降甚至断线等问题。因此，工程师在设计 82982-100B-01-D这类300MM极细同轴线束时，不应只关注长度和Pin数，还需要结合设备内部空间确定合理的走线方式和弯曲半径，并尽量避免在连接器根部形成急弯、折死或反复摆动。对于采购人员而言，如果供应商只提供“可以弯折很多次”这样的笼统描述，而没有明确测试条件、弯曲半径、弯折角度和失效判定标准，就不宜直接将该数据作为批量采购的可靠性依据。

---

选型和兼容与替代方案参考及建议

对于需要替代 I-PEX 82982-100B-01-D 的项目，工程师和采购人员建议首先确认连接器接口、Pin数、线径、线长、Pin Assignment以及设备内部走线空间，再进行样品验证。该产品对应的线材端连接器型号为 20634-120T-02，20Pin、40AWG、300MM是本方案的重要识别参数。如果设备结构与原设计一致，还应重点确认连接器插合状态、线束出线方向、端部尺寸以及弯折区域是否满足实际装配要求。对于存在动态弯折的产品，则建议在样品阶段建立与实际工况一致的弯折寿命测试，包括弯曲半径、弯折角度、往复次数、运动速度以及电气性能变化等指标，而不是简单以某一个“弯折次数”判断产品是否可靠。我们公司可提供 I-PEX 82982-100B-01-D 兼容替代线束方案，可根据客户实际设备结构、线长、Pin数、线径、连接器及出线要求进行极细同轴线束方案匹配，为工程验证、国产替代及批量采购提供相应的线束产品支持。

---

极细同轴线束弯折寿命，关键在于实际工况与结构匹配
I-PEX 82982-100B-01-D是一款20Pin、40AWG、300MM的极细同轴线束，线材端使用 20634-120T-02连接器，适合高密度电子设备内部高速信号连接。对于“极细同轴线束弯折次数能达到多少”这一问题，更专业的答案不是简单给出一个固定数字，而是要结合线材结构、弯曲半径、弯折方式和实际应用工况进行可靠性评估。尤其对于长期动态弯折应用，建议通过针对性的弯折寿命测试验证产品性能。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于需要进行国产替代、二次开发或批量采购的客户，我们公司可围绕原有连接器接口和线束规格提供兼容替代方案，在满足空间布线需求的同时，重点关注高速信号传输性能及长期机械可靠性。
