随着超薄显示设备、高刷新率屏幕以及工业高速显示系统不断升级，设备内部对高速信号传输的要求也越来越高。相比传统线束方案，micro coaxial cable（极细同轴线束）凭借更好的抗干扰性能、更稳定的阻抗控制以及轻薄化结构，逐渐成为高速显示连接中的重要方案。

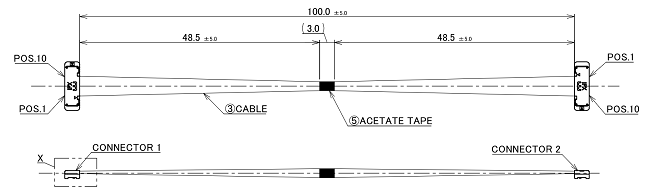

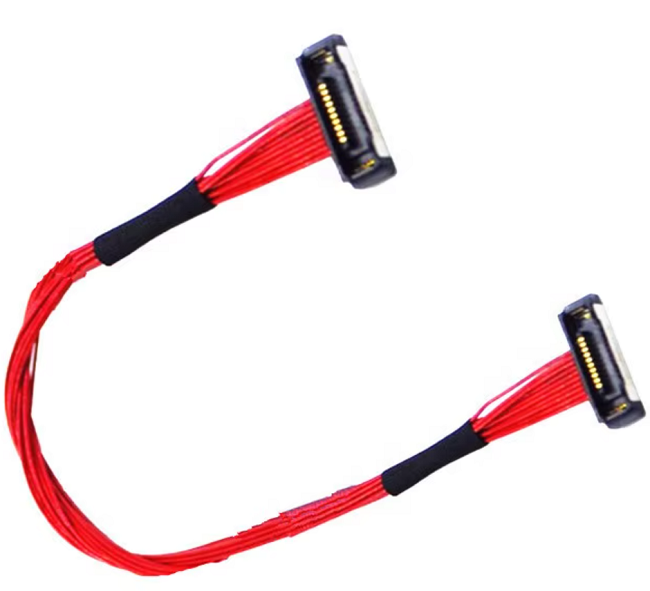

其中，I-PEX 82879-100B-02-D 作为 CABLINE-SS 系列中的 10Pin 极细同轴线束组件，在 eDP、LVDS、高速显示模组以及工控设备中拥有较高应用率，尤其适合空间紧凑且对信号完整性要求较高的设备环境。

---

一、I-PEX 82879-100B-02-D 极细同轴线束的高速传输特点

I-PEX 82879-100B-02-D 采用 CABLINE-SS 系列 0.4mm Pitch 超薄结构设计，并搭配 40AWG micro coaxial cable 极细同轴线材，可有效降低高速信号传输过程中的串扰与信号衰减问题。

相较于普通排线结构，极细同轴线束在高速差分信号传输中能够提供更稳定的阻抗控制，因此更适用于高分辨率显示屏、高刷新率面板以及高速显示接口应用。同时，该线束方案还具备以下几个特点：

1.1、支持高速数据与高速显示接口应用；

1.2、适用于 eDP、LVDS、V-by-One 等高速显示环境；

1.3、线束柔性较高，适合超薄设备内部走线；

1.4、屏蔽型结构可提升抗电磁干扰能力；

1.5、有助于提升高速传输过程中的 SI（Signal Integrity）表现。

由于采用微同轴屏蔽结构，即使在复杂电磁环境下，也能够保持较好的高速信号稳定性，因此被广泛应用于轻薄笔记本、工业显示设备以及便携式终端产品中。

---

二、I-PEX 20373-R10T-06 连接器结构解析

I-PEX 82879-100B-02-D 极细同轴线束所使用的连接器型号为 20373-R10T-06，该型号属于 I-PEX CABLINE-SS 系列超薄高速连接器。其核心特点在于：

(1). 采用 0.4mm Pitch 紧凑型设计；

(2). 适用于窄空间与超薄设备内部连接；

(3). 具备低背高度结构；

(4). 支持高速信号稳定传输。

此外，该连接器还采用了 W-Point 双接触结构设计，可进一步提升接触稳定性，并降低长期插拔后出现接触不良的风险。

对于高速显示设备而言，连接器本身的接触可靠性以及阻抗一致性，会直接影响整体高速信号质量。因此，CABLINE-SS 系列在高速显示与精密连接领域一直拥有较高认可度。目前，该类型连接器已被广泛应用于：

(1). 工业显示模组；

(2). 超薄笔记本屏线；

(3). Mini LED 显示设备；

(4). 工控高速板端连接；

(5). 便携式显示终端等应用场景。

---

三、极细同轴线束选型、兼容与替代建议

在高速显示项目中，工程师除了关注 Pin 数之外，通常还会重点考虑线材规格、设备空间以及高速性能匹配问题；10Pin 极细同轴线束方案一般适用于：小尺寸显示模组；工业控制板；高速数据传输模块；轻量化显示设备。

如果设备需要更多高速通道，也可以选择同系列 20Pin、30Pin 或 40Pin 的 CABLINE-SS 极细同轴线束方案。在兼容与替代方案选择时，建议重点确认以下几个方面：

3.1、连接器 Pitch 是否一致（0.4mm）；

3.2、Pin 定义与接口结构是否兼容；

3.3、AWG 线规是否满足高速传输要求；

3.4、设备内部弯折空间是否充足；

3.5、是否满足高速 SI 测试与阻抗要求。

目前，部分国产高速线束方案也已经能够兼容 CABLINE-SS 系列接口。针对 I-PEX 82879-100B-02-D，我们也可提供兼容型极细同轴线束组件定制服务，可根据项目需求定制：线长；Pin 数；AWG 规格；屏蔽结构；端子方案等；可广泛应用于高速显示模组、工控设备、高速板端连接以及超薄终端产品。

---

I-PEX 82879-100B-02-D 10Pin 极细同轴线束之所以能够广泛应用于高速显示与超薄设备领域，主要在于其兼顾了高速传输性能、轻薄化结构以及稳定连接能力；随着 micro coaxial cable 在高速显示设备中的应用需求持续提升，CABLINE-SS 系列也逐渐成为 eDP、高速显示模组以及工业高速连接中的主流方案之一。
