300mm长度+50PIN高密度连接，适用于紧凑型高速设备内部布线

在笔记本电脑、显示设备、工业相机、机器视觉、AI设备等产品内部，线束往往需要在非常有限的空间内完成信号传输，同时还要面对反复弯折、装配挤压、设备振动以及长期使用带来的机械应力。针对这类应用需求，I-PEX 82985-100B-01-D是一款具有代表性的CABLINE®-CA系列50Pin极细同轴线束产品。该产品采用Micro-Coaxial极细同轴线，线缆规格为AWG#40，特性阻抗为50Ω，标称长度为300mm，采用1-1端接方式，两端使用50Pin CABLINE®-CA连接器组件；其线材端使用的连接器型号为20634-150T-02，连接器为50PIN、0.4MM间距结构。对于工程师而言，这种“极细线缆+超小间距连接器”的组合，可以在有限安装空间内实现多通道高速信号连接；对于采购人员而言，则可以根据实际设备结构、线长、Pin数、线径以及连接器型号，寻找对应的国产兼容替代方案，从而降低供应链单一来源带来的风险。

---

为什么极细同轴线束耐弯折性这么强？关键在于“细、柔、同轴结构”协同工作

很多人会认为线缆越细越容易损坏，但极细同轴线束的“细”并不意味着机械可靠性差。相反，在合理的结构设计和制造工艺下，极细同轴线能够表现出较好的柔韧性和弯折适应能力。首先，AWG#40级别的极细导体和整体线缆尺寸较小，使单根线缆在弯曲过程中产生的弯曲刚度降低，因此更容易适应设备内部狭窄空间；其次，同轴结构中的中心导体、绝缘层、屏蔽层等围绕同一轴线进行结构布局，使弯曲过程中各层能够保持相对稳定的几何关系，有助于降低局部受力不均对信号传输造成的影响；再次，50根极细同轴线组成线束后，通过合理的Bonding、胶带固定及连接器端部应力控制，可以避免线缆在连接器根部发生过度集中受力。需要注意的是，“耐弯折”并不等于可以无限制弯折，实际可靠性仍与弯曲半径、弯折次数、弯折速度、固定方式、线材结构以及端接工艺密切相关。因此，对于工程设计而言，真正重要的是控制最小弯曲半径和连接器根部应力，而不是单纯追求线缆越细越好。

---

从工程师视角看，真正影响弯折可靠性的不是单根线，而是整条线束结构

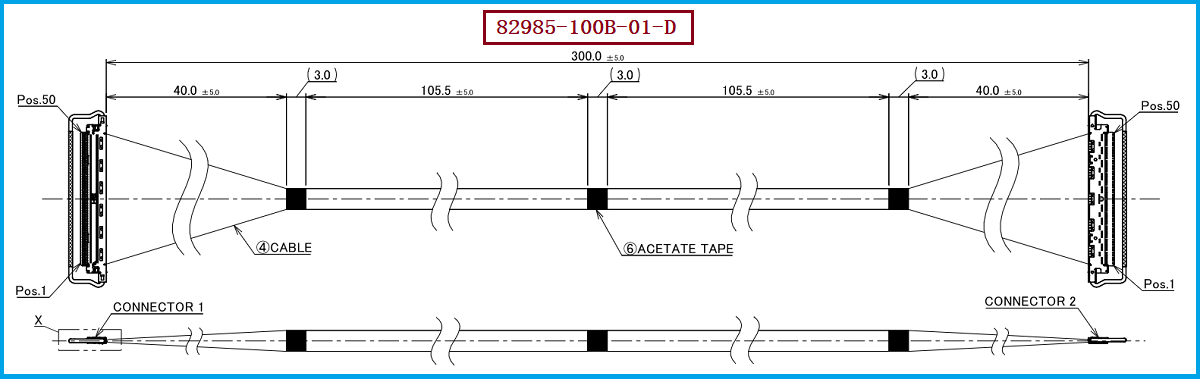

对于I-PEX 82985-100B-01-D这类50Pin极细同轴线束，工程师进行结构设计时，需要把线材、连接器和固定结构作为一个整体考虑。该产品两端采用20634-150T-02连接器主体，对应50PIN、0.4MM Pitch高密度连接结构，线缆采用AWG#40、50Ω极细同轴线，长度为300mm。在设备装配过程中，如果线束弯折位置距离连接器过近，弯曲应力就容易集中在线材与连接器的过渡区域；如果线束被过度拉伸、压迫或形成过小弯曲半径，即使线缆本身具备良好柔韧性，也可能影响长期机械可靠性。因此，在国产替代设计中，不能只做到“Pin数一样、长度一样”，还应重点关注连接器型号及结构尺寸、线材规格、阻抗、线序、端接方式、屏蔽结构以及连接器根部的应力释放设计。只有这些关键参数能够实现合理匹配，替代线束才能真正满足工程应用需求。

---

从采购视角看，兼容替代的核心是“型号对应+参数匹配+样品验证”

对于采购人员而言，如果设备原方案使用I-PEX 82985-100B-01-D，寻找国产替代时建议不要仅按照“50Pin极细同轴线”进行采购，而应将产品料号/型号、连接器型号、Pin数、Pitch、线径、长度、端接方式以及电气性能作为整体匹配条件。尤其是本产品使用的线材端连接器型号为20634-150T-02，连接器规格为50PIN、0.4MM间距，因此替代方案首先需要确认连接器与设备端配套母座的机械、电气兼容性，再进一步确认AWG#40、50Ω极细同轴线及300mm长度等参数。针对不同项目，也可以根据实际安装空间和信号需求，对线长、线径、Pin数、线序及端接结构进行定制。我们公司可提供：I-PEX 82985-100B-01-D兼容替代线束方案，可围绕原产品的连接器接口、极细同轴线规格、Pin数、间距、长度及端接方式开展国产替代开发，为工程师提供样品验证和参数匹配支持，也为采购人员提供更灵活的供应链选择。

---

选型和兼容与替代方案参考及建议
如果目标是替代I-PEX 82985-100B-01-D，建议优先以“原产品结构复刻+关键参数验证+应用测试”作为选型思路。对于工程师，需要重点确认20634-150T-02连接器、50PIN、0.4MM Pitch、AWG#40、50Ω、300mm、1-1线序等核心参数，并结合实际设备的走线空间验证弯曲半径和装配路径；对于采购人员，则建议在供应商比价时明确要求提供连接器兼容性、线材规格、阻抗控制、端接质量以及样品测试数据，避免仅依据外观尺寸或Pin数判断是否可以替代。对于需要长期稳定供货的项目，还应进一步关注供应商的线束生产能力、制程一致性、交期及批量品质控制。我们公司专注于极细同轴线束生产制造，可根据客户提供的I-PEX产品料号/型号进行兼容替代开发，针对I-PEX 82985-100B-01-D这类50Pin、0.4mm间距高速极细同轴线束，可提供从样品打样、结构匹配到批量生产的兼容替代线束方案。
极细同轴线束之所以能够在高速传输与复杂布线环境中保持较好的弯折适应性，并不是因为“线越细越耐弯”，而是极细线缆结构、同轴几何结构、连接器端接方式、固定工艺以及合理弯曲设计共同作用的结果。以I-PEX 82985-100B-01-D为例，其50Pin、0.4mm间距、AWG#40、50Ω、300mm以及1-1端接结构，体现了高速设备内部连接对“小型化、高密度、柔性布线和信号完整性”的综合要求。对于正在寻找国产替代方案的工程师和采购人员而言，选择合适的供应商不仅要看产品能否“装得上”，更要验证能否在长期弯折、装配和高速信号传输条件下稳定工作。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司可针对该产品提供I-PEX 82985-100B-01-D兼容替代极细同轴线束方案，满足客户在研发验证、国产替代及批量采购方面的需求。
